Schéma Électrique pour Installation de Panneaux Photovoltaïques

La transition vers les énergies renouvelables est un enjeu majeur de notre époque, et l’installation de panneaux photovoltaïques représente une avancée significative pour les particuliers souhaitant produire leur propre énergie. Cette autonomie énergétique passe par l’optimisation de chaque étape du processus d’installation, depuis le choix des composants jusqu’à leur assemblage. Pour accompagner cette démarche, il est essentiel de comprendre le schéma électrique sous-jacent à un système photovoltaïque.

La compréhension des schémas nous permet aussi de mieux appréhender les réglages et la maintenance de nos installations. À travers cet article, nous allons explorer les différentes facettes d’un schéma électrique, en mettant l’accent sur les avantages de l’autoconsommation, la gestion de l’énergie produite, et les principaux composants nécessaires.

Comprendre le Schéma Électrique d’une Installation Photovoltaïque

Un schéma électrique d’installation photovoltaïque se compose de plusieurs éléments clés qui doivent être correctement intégrés. Cela comprend les panneaux solaires, les onduleurs, le tableau électrique, et les dispositifs de protection. Chaque élément joue un rôle crucial dans la génération et la distribution de l’énergie.

Les Panneaux Solaires

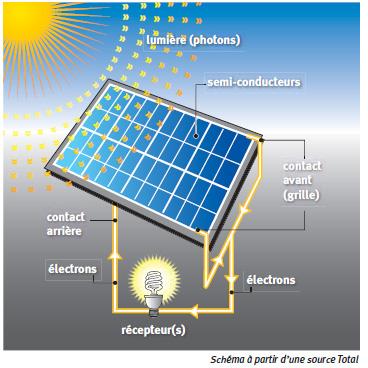

Les panneaux solaires sont le cœur de toute installation photovoltaïque. Ils convertissent la lumière du soleil en énergie électrique grâce à l’effet photovoltaïque. Typiquement, une installation résidentielle peut comporter entre 10 et 20 panneaux, selon la consommation d’énergie du foyer.

L’Ondulateur

Une autre pièce maîtresse est l’onduleur, qui transforme le courant continu produit par les panneaux en courant alternatif, utilisable dans votre maison. Les onduleurs modernes sont équipés de fonctionnalités avancées, notamment la surveillance de la production d’énergie, ce qui permet aux utilisateurs de suivre leur consommation et d’optimiser leur autoconsommation.

Les Dispositifs de Protection

Les dispositifs de protection sont essentiels pour assurer la sécurité de votre installation. Cela inclut des dispositifs tels que les disjoncteurs et les parafoudres, qui protègent non seulement votre matériel, mais également votre maison contre les surtensions et les défauts électriques.

Tableau Électrique

Le tableau électrique joue un rôle central dans la distribution de l’énergie produite vers les différents circuits de la maison. Avoir une bonne compréhension de la disposition de ce tableau vous permettra de résoudre plus facilement d’éventuels problèmes.

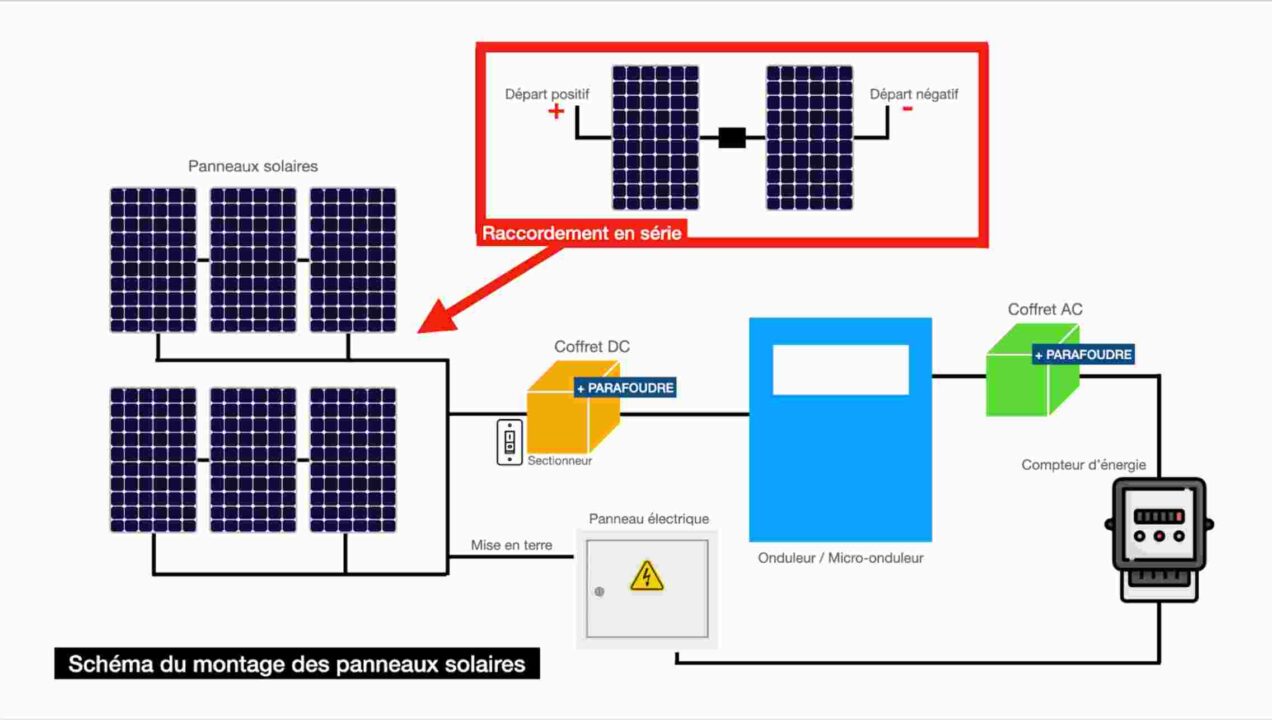

Schéma de Connexion : Étapes Clés de l’Installation

Le processus de connexion de l’ensemble des composants d’une installation photovoltaïque suit plusieurs étapes cruciales, chacune ayant son importance pour garantir un fonctionnement optimal. Voici un aperçu de ce processus.

Étape 1 : Installation des Panneaux

Commencez par installer les panneaux sur le toit ou dans une zone ensoleillée. Assurez-vous qu’ils sont bien fixés et orientés dans un angle optimal pour capter un maximum de lumière solaire. Cela vous permettra d’augmenter votre production d’énergie.

Étape 2 : Raccordement de l’Ondulateur

Une fois les panneaux en place, connectez-les à l’onduleur. Ce raccordement est essentiel, car il permet de convertir le courant produit en courant utilisable pour les appareils domestiques. Vérifiez également les connexions pour vous assurer qu’elles sont sécurisées.

Étape 3 : Configuration du Tableau Électrique

Après avoir connecté l’onduleur, il est temps de le raccorder au tableau électrique. Cela implique de placer correctement les disjoncteurs et autres dispositifs de protection. Suivre scrupuleusement un schéma de raccordement vous aidera à éviter des erreurs.

Étape 4 : Mise en Service et Tests

Une fois l’ensemble du système installé, procédez à des tests pour vérifier que l’installation fonctionne conformément aux spécifications. Il est recommandé de vérifier la production d’énergie en utilisant des outils de monitoring. Si tout se passe bien, vous pouvez commencer à profiter de votre énergie renouvelable.

Gestion de l’Énergie Photovoltaïque

La gestion de l’énergie produite est un aspect essentiel d’une installation photovoltaïque efficace. Avec l’avancée des technologies domotiques et des solutions de gestion de l’énergie, il est désormais possible d’optimiser cette énergie pour une utilisation maximale.

Surveillance de la Production

Les systèmes modernes intègrent des outils de monitoring qui permettent aux utilisateurs de suivre la production d’énergie en temps réel. Cela inclut des applications sur smartphones qui fournissent des données détaillées sur la consommation, la production, et même des conseils personnalisés pour optimiser l’utilisation.

Autoconsommation

Investir dans des appareils électroménagers intelligents est une excellente manière de maximiser l’autoconsommation. Des dispositifs comme des thermostats intelligents et des prises connectées peuvent être programmés pour fonctionner lorsque l’énergie produite est à son maximum. Cela réduit aussi le recours au réseau électrique traditionnel.

Optimisation de l’Utilisation de l’Énergie

Pour ceux qui souhaitent aller plus loin, il est possible de mettre en place un système de stockage avec des batteries. Ainsi, l’énergie excédentaire produite pendant la journée peut être stockée et utilisée lorsque la production est faible, comme la nuit. C’est une solution efficace pour maximiser votre autonomie énergétique tout en minimisant vos factures.

Considérations Légales

Enfin, n’oubliez pas la nécessité de valider votre installation auprès des autorités compétentes. Cela inclut souvent l’obtention d’un certificat de conformité et la déclaration de l’installation auprès de l’organisme compétent, garantissant ainsi la pérennité de votre démarche écologique.

Ressources et Guides Pratiques

Pour ceux qui souhaitent approfondir leurs connaissances et affiner leurs compétences, plusieurs ressources sont à disposition. De nombreux sites web proposent des schémas détaillés ainsi que des guides pratiques.

Par exemple, le site Annecy propose des informations précieuses sur les installations photovoltaïques et la manière de bénéficier des aides disponibles. De même, Lemoniteur offre des exemples concrets d’installations optimisées.

De nombreux guides au format PDF, tels que celui-ci, proposent une approche détaillée des schémas d’installation. Que vous soyez débutant ou professionnel, ces ressources vous aideront à réaliser votre projet avec succès.
