Schémas d’installation d’un panneau photovoltaïque et d’une éolienne avec compteur EDF

Dans un contexte de transition énergétique, l’intégration de sources d’énergie renouvelables, telles que le photovoltaïque et l’éolien, est devenue une nécessité pour atteindre une consommation durable. Les schémas d’installation de panneaux photovoltaïques et d’éoliennes jouent un rôle central dans la maximisation de leur efficacité tout en garantissant leur compatibilité avec le réseau électrique. Ce guide va examiner ces schémas en profondeur, tout en mettant en lumière les éléments critiques et les meilleures pratiques pour assurer une implantation réussie.

Les fondamentaux des installations photovoltaïques

Comprendre le fonctionnement d’une installation de panneaux photovoltaïques repose sur la connaissance de ses principaux composants. À la base, on retrouve les panneaux solaires, des onduleurs, le câblage, et éventuellement des batteries de stockage qui, ensemble, permettent de convertir l’énergie solaire en électricité utilisable.

Les panneaux solaires : éléments clés de la conversion d’énergie

Les panneaux photovoltaïques, qui sont des modules constitués de cellules photovoltaïques, sont chargés de capter la lumière du soleil et de la convertir en électricité. On peut distinguer principalement deux types de panneaux :

• Panneaux monocristallins : Conçus à partir d’un seul cristal de silicium, ces panneaux offrent un rendement élevé et sont idéaux pour des installations nécessitant un espace réduit.
• Panneaux polycristallins : Fabriqués à partir de plusieurs cristaux de silicium, ces panneaux sont souvent plus abordables et conviennent pour de plus grandes installations.

Le rôle crucial de l’onduleur

L’onduleur représente un autre composant indispensable des installations photovoltaïques. Il est responsable de la transformation de l’électricité générée, qui est en courant continu (DC), en courant alternatif (AC), utilisé par la plupart des appareils électroménagers. Il existe différentes catégories d’onduleurs :

• Onduleurs centraux : Ils gèrent la production de toute l’installation.
• Micro-onduleurs : Installés individuellement sous chaque panneau, ils augmentent l’efficacité dans des situations d’ombre.
• Onduleurs string : Connectent plusieurs panneaux photovoltaïques ensemble, offrant une solution intermédiaire entre les centres et les micro-onduleurs.

L’importance de choisir le bon type d’onduleur ne peut être sous-estimée. Les micro-onduleurs, par exemple, sont particulièrement efficaces sur des toits présentant des zones ombragées, ce qui peut faire une différence significative dans la production d’électricité.

Câblage : la connexion essentielle

Souvent négligé, le câblage est une composante essentielle reliant tous les dispositifs d’une installation photovoltaïque. Le choix de câbles adaptés est crucial pour garantir une transmission efficace de l’électricité. Les recommandations incluent :

Le choix de câbles appropriés permet d’éviter des pertes d’énergie et maximise l’efficacité de l’installation. Les raccordements doivent être vérifiés régulièrement pour assurer leur bon fonctionnement.

Comprendre les systèmes de stockage d’énergie

L’intégration de batteries de stockage dans une installation photovoltaïque est pertinente pour maximiser l’autoconsommation d’énergie. Ces batteries permettent de conserver l’électricité générée pendant la journée pour une utilisation ultérieure.

Choix des batteries : faire le bon investissement

Choisir la bonne batterie est essentiel. Plusieurs facteurs doivent être pris en compte :

• Capacité de stockage : Doit correspondre à la demande électrique de l’utilisateur.
• Type de batterie : On privilégiera les options Lithium-ion pour leur performance, tandis que les batteries au plomb-acide sont souvent moins coûteuses.
• Coût : Il est crucial de comparer les coûts en fonction des bénéfices d’autoconsommation.

L’utilisation de batteries améliore non seulement l’efficacité d’une installation, mais elle offre également une autonomie électrique en cas de panne réseau. Bien que le coût initial soit un investissement à considérer, la rentabilité à long terme découle de la diminution des factures d’électricité.

La gestion intelligente avec les compteurs

Dans un cadre moderne de gestion de l’énergie, les compteurs intelligents comme le compteur Linky d’Enedis permettent aux propriétaires de surveiller leur consommation en temps réel. Ces dispositifs offrent de nombreux avantages :

Les compteurs intelligents facilitent également la revente d’électricité excédentaire au réseau EDF, optimisant ainsi les retours d’investissement sur les installations photovoltaïques.

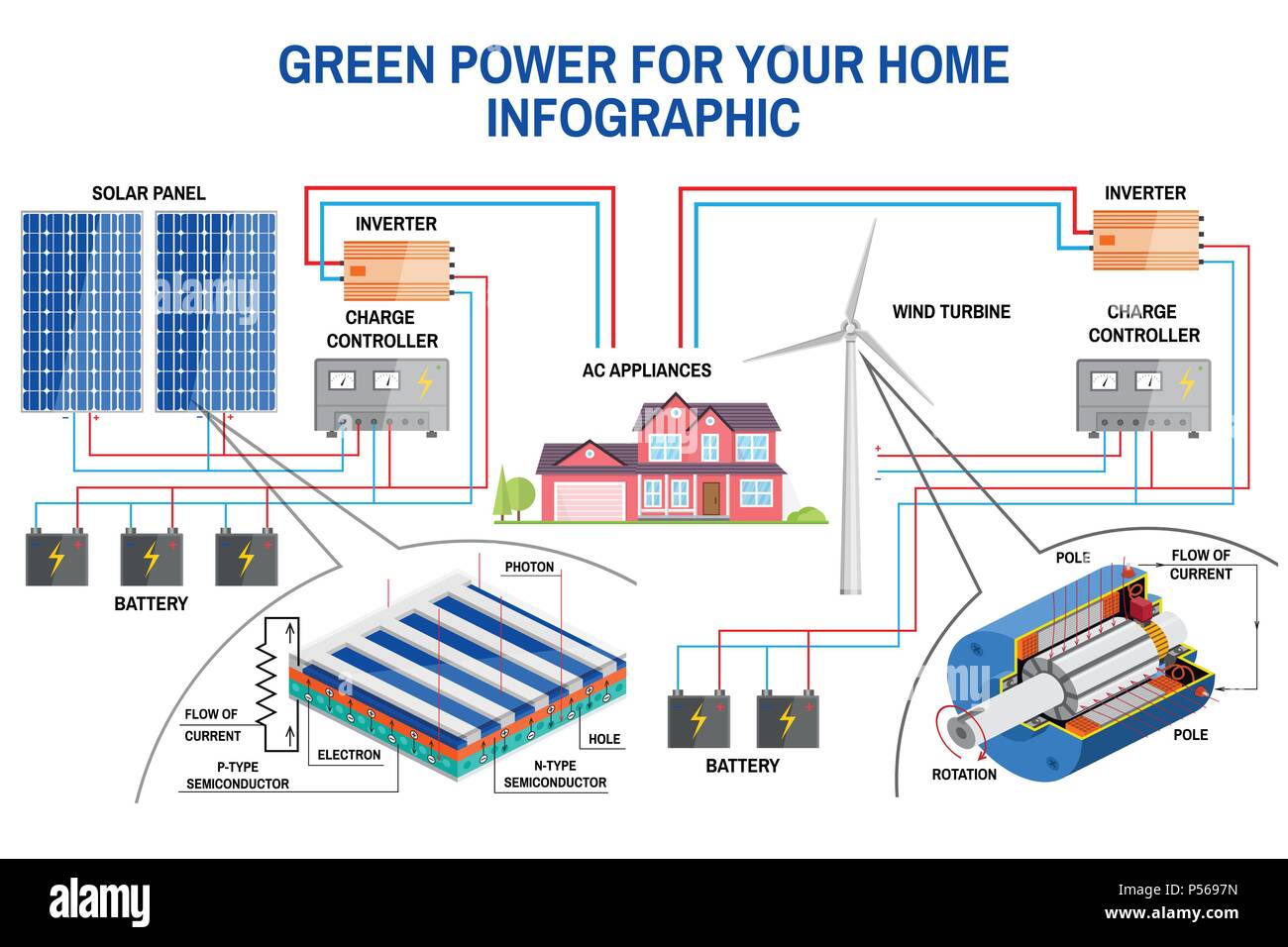

Schémas électriques d’une installation photovoltaïque

Les schémas électriques sont pliés un rôle fondamental dans la bonne conception des systèmes photovoltaïques. Chaque schéma représente de manière visuelle les connexions entre les différents composants, ce qui facilite l’installation et la maintenance.

Différents types de schémas électriques

On distingue principalement deux types de configurations de schémas :

• Schéma en courant continu (DC) : Favorisé pour la connexion directe des panneaux solaires, ce type de schéma est idéal pour des installations autonomes.
• Schéma en courant alternatif (AC) : Il est souvent préféré lors de l’intégration à un réseau électrique existant, facilitant l’injection d’électricité dans le réseau.

Pour garantir une installation sécuritaire et conforme, il est crucial de respecter les normes de sécurité en vigueur. Cela comprend les régulations concernant la protection des équipements ainsi que le câblage.

Normes de sécurité à respecter

La sécurité est primordiale dans la conception d’une installation photovoltaïque. Certaines normes encadrent cette activité, notamment :

• NFC 15-100 : Normes pour l’installation électrique.
• IEC 61730 : Normes de sécurité pour panneaux photovoltaïques.

Respecter ces normes assure non seulement une installation sécurisée, mais également une longévité accrue des équipements.

Innovations dans le secteur photovoltaïque

Le domaine photovoltaïque est en constante évolution, avec des avancées technologiques qui améliorent l’efficacité et l’accessibilité des systèmes. Collaborations entre entreprises telles que SunPower, Voltalia, et TotalEnergies favorisent l’émergence de solutions plus écologiques.

Les nouvelles technologies de panneaux solaires

Les récentes innovations dans la fabrication de panneaux solaires augmentent considérablement leur rendement. Parmi ces avancées, on trouve :

• Cellules à hétérojonction : Ces cellules améliorent l’efficacité des panneaux, surtout dans des conditions de faible luminosité.
• Panneaux bifaciaux : Capables de capter la lumière des deux côtés, offrant ainsi une augmentation significative de la production totale d’énergie.

Ces nouvelles technologies sont essentielles pour augmenter la compétitivité de l’énergie solaire face aux sources traditionnelles.

Les systèmes de gestion de l’énergie

Les innovations en matière de technologie de gestion énergétique permettent une utilisation plus optimale de l’énergie produite. Cela comprend l’intégration d’applications mobiles et de plateformes de suivi, qui facilitent le monitoring en temps réel de la consommation et de la production d’électricité.

Les entreprises telles que Senvion et Schneider Electric jouent un rôle clé dans le développement de solutions innovantes et accessibles. Ces technologies renforcent l’autonomie des utilisateurs, tout en réduisant leur empreinte carbone.
