Schéma de protection électrique après l’installation de panneaux photovoltaïques

Dans un environnement où les énergies renouvelables prennent une place de plus en plus significative, les installations photovoltaïques se révèlent être un choix stratégique non seulement pour le respect de l’environnement, mais aussi pour réduire les factures d’électricité. Cependant, l’installation de panneaux solaires nécessite une attention particulière en matière de protection électrique pour garantir la sécurité et l’efficacité du système. Cet article se penche sur le schéma de protection électrique à mettre en place après l’installation de ces panneaux.

Importance du schéma de protection électrique pour les panneaux photovoltaïques

La gestion et la protection des installations photovoltaïques s’avèrent indispensables pour éviter les risques électriques. Lorsqu’un panneau photovoltaïque est exposé à la lumière, il génère une tension, même en cas de faible luminosité. Ce phénomène impose des précautions strictes lors de la manipulation et de l’installation. La norme UTE-C15712-1 représente la référence principale en matière de réglementation pour les protections des installations solaires. Ce guide spécifie les exigences en matière de sécurité électrique et les dispositifs à utiliser pour éviter les accidents.

Un schéma de protection bien conçu doit intégrer plusieurs éléments clés, tels que :

• Coffrets de protection
• Mise à la terre
• Parafoudres
• Signalétique
• Dimensionnement des câbles

La prise en compte de ces éléments garantit une installation sécurisée et conforme aux normes. De plus, un bon schéma peut optimiser le rendement des panneaux tout en facilitant les opérations de maintenance.

Les coffrets de protection

Les coffrets de protection sont essentiels dans un système photovoltaïque. Ils doivent être installés en amont et en aval des onduleurs. Un coffret DC (courant continu) doit contenir un interrupteur-sectionneur général qui permet de déconnecter le système en toute sécurité. De même, le coffret AC (courant alternatif) doit comporter un disjoncteur différentiel de 30 mA qui protège contre les fuites de courant.

La mise en œuvre des coffrets de protection doit être faite avec rigueur :

1. Coffret DC : Interrupteur-sectionneur général.
2. Coffret AC : Interrupteur-sectionneur général et disjoncteur différentiel 30 mA.
3. Accessibilité : Tous les coffrets doivent être facilement accessibles pour maintenance.

Mise à la terre

Un système de mise à la terre est crucial pour assurer la sécurité des installations photovoltaïques. Cette mesure consiste à établir une liaison conductrice entre les panneaux et le système de fixation, qui doit être connecté à une prise de terre. Il y a plusieurs méthodes pour établir cette liaison :

• Utilisation de griffes pour assurer le contact.
• Câbles de terre spécifiques reliés avec des vis auto-foreuses.

Une des règles fondamentales est que la section minimale du câble de terre doit être de 6 mm² sauf lorsque le coffret de protection DC est doté d’un parafoudre, auquel cas, elle devrait être de 16 mm².

Utilisation d’un parafoudre

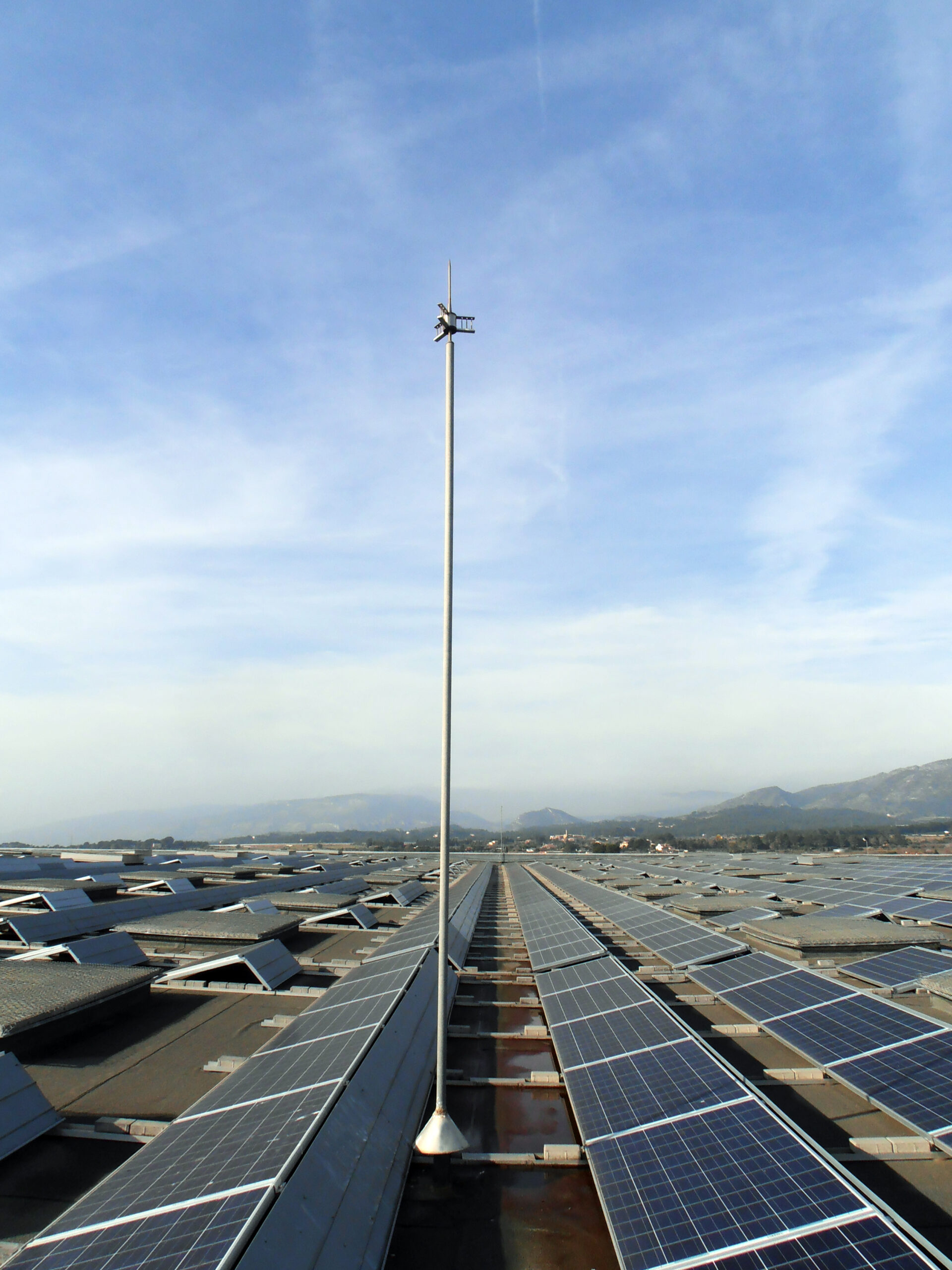

Dans un système électrique, un parafoudre est essentiel afin de protéger contre les surtensions, notamment celles causées par la foudre. Pour déterminer si un parafoudre est obligatoire, il convient d’examiner la longueur des câbles DC reliant l’onduleur aux panneaux solaires. Si cette longueur est supérieure ou équivalente à 115 divisé par la densité de foudroiement annuelle (Ng), l’installation d’un parafoudre s’avère nécessaire.

Il est également nécessaire d’installer un parafoudre en cas de présence d’un paratonnerre ou si la densité de foudroiement est supérieure à 2,5. En cas d’incertitude, mieux vaut toujours opter pour l’installation d’un parafoudre dans les coffrets AC et DC ; cela réduit les risques de dommages matériels liés aux surtensions.

Dimensionnement des câbles et signalétique

Le choix des câbles est un autre élément clé du schéma de protection électrique. Le dimensionnement des câbles dépend de la puissance de l’installation. Il est important de déterminer les besoins énergétiques avant de choisir la dimension des câbles, qui joue directement sur la sécurité et l’efficacité de l’installation.

Pour une installation monophasée, la section du câble doit être soigneusement calculée, tandis que pour une installation triphasée, un tableau de spécifications doit être consulté. Voici quelques éléments essentiels à prendre en compte lors du choix des câbles :

• Connaissance des spécificités techniques.
• Respect des normes en vigueur pour éviter les surcharges.
• Consultation d’experts lorsque nécessaire.

Signalétique

Pour garantir la sécurité, l’usage de signalétiques claires est vital. Des autocollants indiquant les zones potentiellement dangereuses doivent être posés sur les coffrets et autres dispositifs électriques. La signalétique doit être positionnée :

1. Sur les coffrets de protection pour alerter sur les sécurités électriques.
2. À proximité des panneaux solaires pour indiquer la présence de courant continu.

Erreurs courantes à éviter dans les installations photovoltaïques

Les erreurs lors de la création de schémas électriques peuvent entraîner des pannes et des risques de sécurité. Prévenir ces erreurs est essentiel pour assurer une installation fiable. Parmi les erreurs les plus fréquentes, on note :

• Omission de dispositifs de sécurité comme les disjoncteurs.
• Dimensionnement incorrect des câbles, conduisant à des surcharges.
• Clarté insuffisante du schéma, occasionnant des malentendus durant l’installation.

Il est donc impératif d’effectuer des vérifications régulières, de tester les installations et de se référer aux normes en vigueur pour éviter de telles erreurs.

Documentation et normalisation

Documenter chaque étape de l’installation, ainsi que le choix des matériaux, est essentiel. Cela garantit la traçabilité et la conformité aux normes locales, telles que la NF C 15-100 en France. Enregistrant tous les éléments d’un projet photovoltaïque, il est possible d’avoir un historique qui facilitera les interventions futures.

Prendre en compte ces exigences normatives permet d’optimiser les installations et de réduire les risques. De plus, faire appel à des installateurs certifiés, comme ceux de Schneider Electric, Siemens ou Legrand, permet d’assurer que l’ensemble du processus d’installation respecte les règles de sécurité.

Perspectives d’évolution des installations photovoltaïques

Le secteur photovoltaïque est en constante évolution, avec l’émergence de nouvelles technologies telles que les panneaux solaires transparents ou la gestion intelligente de l’énergie. De ces innovations, un changement considérable pourrait se produire dans la manière dont les systèmes sont conçus et installés. En 2025, l’importance de l’énergie renouvelable continuera d’augmenter, ce qui incitera à intégrer toujours plus d’avancées technologiques dans le schéma de protection électrique des installations solaires.

Parallèlement, les réglementations encouragent les pratiques durables et la transition énergétique, ainsi que les subventions pour l’installation de panneaux solaires. Ces mesures favorisent un accès plus large à ces technologies, offrant aux citoyens et aux entreprises des options plus rentables pour réduire leur empreinte carbone.

Technologies émergentes à suivre

Voici quelques-unes des technologies à surveiller lors de la mise à jour des installations photovoltaïques :

• Panneaux solaires intégrés aux bâtiments
• Systèmes de stockage d’énergie avancés
• Logiciels de gestion de l’énergie
• Solutions de maintenance prédictive

Ces innovations permettront de maximiser le potentiel des installations photovoltaïques, tout en continuant de veiller à la sécurité des systèmes grâce à des schémas de protection électrique rigoureux. La mise à jour constante des procédures garantit un avenir durable pour l’énergie solaire.
