Schéma d’installation d’un système photovoltaïque MPPT avec parafoudre

Le système photovoltaïque MPPT (Maximum Power Point Tracking) associé à un dispositif de protection contre la foudre, ou parafoudre, constitue une avancée significative pour optimiser la production d’énergie solaire tout en assurant la pérennité de l’installation. Cette approche technique est de plus en plus adoptée dans le secteur des énergies renouvelables, afin de répondre à la demande croissante d’énergie durable. Ce guide exhaustif, dédié à l’installation de tels systèmes, offre des schémas détaillés, des conseils pratiques, ainsi que des informations techniques essentielles à la mise en place d’une installation conforme et sécurisée.

Les principes fondamentaux d’un système photovoltaïque MPPT

Le MPPT représente un élément clé dans le fonctionnement des systèmes photovoltaïques modernes. Cette technologie permet d’extraire un maximum d’énergie des panneaux solaires en suivant de manière optimale le point de puissance maximale, ce qui est essentiel pour augmenter la productivité énergétique. Contrairement aux régulateurs de charge traditionnels, qui se limitent à une gestion statique de la tension, le MPPT ajuste constamment les paramètres en fonction des conditions d’ensoleillement.

Fonctionnement du MPPT

Lorsqu’un panneau solaire produit de l’énergie, la quantité d’électricité dépend de divers facteurs, notamment l’intensité lumineuse ou la température. Le MPPT mesure en permanence la tension et le courant générés, puis utilise des algorithmes pour ajuster le fonctionnement du système. Grâce à cette technologie, on peut apprécier une augmentation significative du rendement, souvent supérieur à 30 % par rapport aux systèmes classiques.

Pour illustrer, prenons l’exemple d’un kit solaire équipé d’un régulateur MPPT, tel que ceux proposés par Victron Energy ou Fronius. Une étude de performance a montré que dans des conditions variables d’ensoleillement, ces dispositifs ont permis d’optimiser la production d’électricité jusqu’à 1,5 kWh de plus par jour, par rapport à un régulateur PWM classique. Cela se traduit non seulement par des économies, mais aussi par une rentabilité accrue de l’investissement initial.

Avantages des systèmes MPPT

• Amélioration de l’efficacité énergétique : Les systèmes MPPT permettent d’extraire un maximum d’énergie, même dans des conditions peu favorables.
• Adaptabilité : Ils s’ajustent à la variation des conditions météorologiques et de la température du système.
• Économie d’espace: Un système MPPT peut réduire la superficie des panneaux solaires nécessaires pour atteindre un objectif de production spécifique.
• Facilité d’intégration : Les régulateurs MPPT sont compatibles avec diverses configurations de panneaux solaires, facilitant leur installation.

Importance du parafoudre dans les installations photovoltaïques

La protection contre la foudre est une considération cruciale dans toute installation électrique, surtout celle utilisant des panneaux solaires. Les surtensions induites par la foudre peuvent causer d’importants dégâts matériels, affectant non seulement les panneaux solaires mais aussi les équipements associés tels que les régulateurs et les onduleurs. Un bon système de mise à la terre, couplé à des dispositifs de parafoudre efficaces, est donc indispensable.

Comprendre les types de parafoudre

Les parafoudres se classifient généralement en deux catégories principale : les parafoudres à courant continu (DC) et les parafoudres à courant alternatif (AC). Le choix entre ces deux types dépend du système utilisé; les installations possédant un onduleur à chaîne par exemple, nécessitent des spécificités précises pour garantir une protection optimal.

Un bon exemple de protection est le parafoudre de la marque SMA, qui est conçu pour offrir une robustesse particulièrement adaptée aux environnements soumis à de fortes intempéries. Il agit en dérivant les excès de tension à la terre, protégeant ainsi les composants critiques du système.

Installation et mise en œuvre

• Classification du site : Elle prend en compte le risque de foudre dans la région, ses caractéristiques climatiques et géologiques.
• Dimensions : Les parafoudres doivent être correctement dimensionnés en fonction de la taille du système photovoltaïque et de la puissance des équipements.
• Mise à la terre : Une connexion à la terre efficace est indispensable pour garantir une protection optimale. Cela exige souvent l’emploi de conducteurs spécifiques, afin d’éviter les pertes de performances.

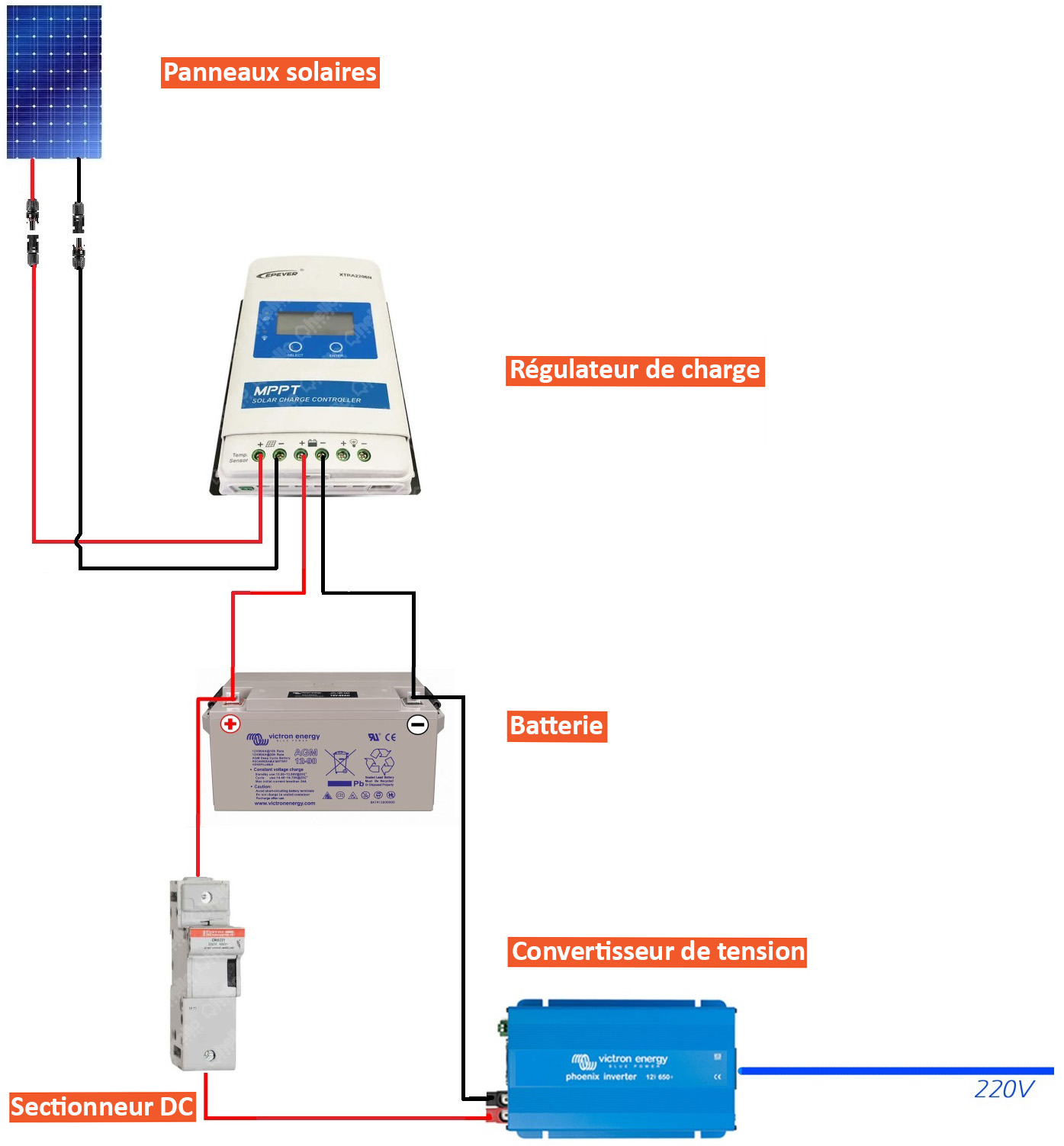

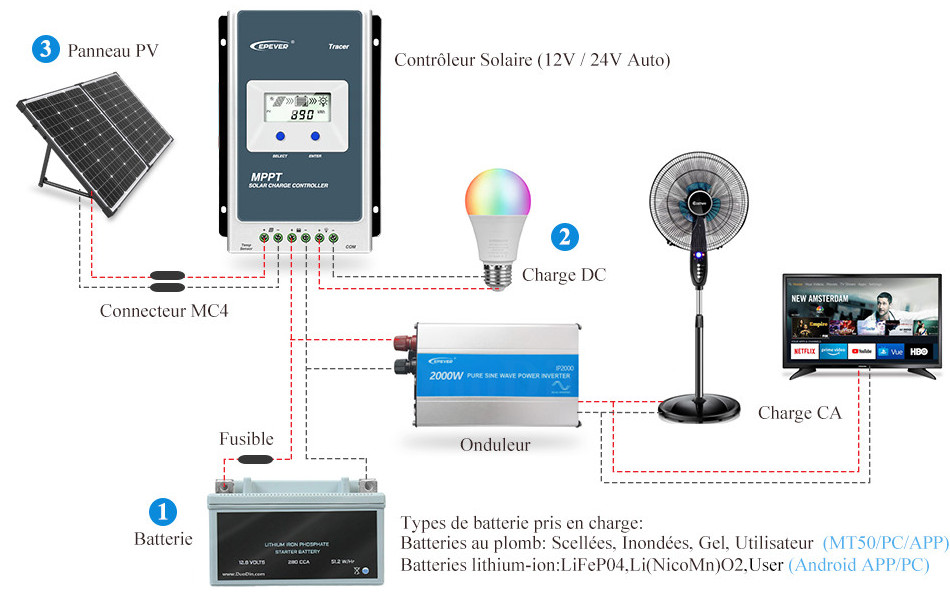

Schémas d’installation photovoltaïque avec MPPT et parafoudre

La représentation visuelle d’une installation photovoltaïque est essentielle pour garantir sa compréhension et sa mise en œuvre correcte. Différents schémas illustrent la configuration, le câblage et les connections nécessaires pour un fonctionnement optimal, tout en intégrant les éléments de protection tels que le parafoudre.

Exemples de schémas électriques

Les différents schémas présentés se déclinent selon le type de montage, que ce soit un onduleur de chaîne, un micro-onduleur ou des systèmes à plusieurs chaînes de panneaux solaires. Chaque schéma précise les connexions ainsi que les dispositifs de protection.

• Schéma 1 : Une chaîne de panneaux avec un onduleur de chaîne sans parafoudre.

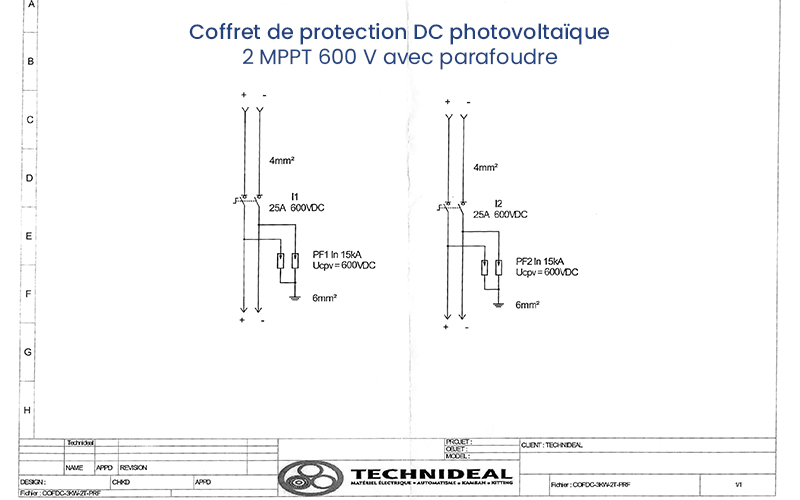

• Schéma 2 : Deux chaînes de panneaux avec un onduleur de chaîne et parafoudre.
• Schéma 3 : Installation avec des micro-onduleurs de marque SolarEdge et Renogy intégrant un parafoudre dans le tableau général de distribution.

Réglementation et conformité des installations photovoltaïques

Conformément à la réglementation française des installations photovoltaïques, toutes doivent répondre aux normes spécifiques édictées par l’UTE C 15-712-2. Cette réglementation permet notamment de sécuriser les installations et d’assurer leur bon fonctionnement à long terme. Les propriétaires de systèmes photovoltaïques doivent particulièrement respecter les réglementations concernant l’implantation des systèmes de mise à la terre, les connexions et le câblage.

Documents nécessaires pour l’homologation

Lors de la mise en place d’une installation, plusieurs documents seront requis pour valider la conformité au niveau du gestionnaire de réseau ou des autorités compétentes. Cela inclut, sans s’y limiter :

• Plans de l’installation : Illustrant les différentes configurations et schémas électriques.
• Rapports d’essai : Vérifiant le bon fonctionnement des composants (régulateur, parafoudre, etc.).
• Certificats de conformité : Valides pour chaque équipement installé.
• Contrat d’entretien : Important pour garantir la maintenance régulière et l’entretien des équipements.

Installation et mise en route d’un système photovoltaïque MPPT avec parafoudre

Une mise en route correcte est essentielle pour garantir le bon fonctionnement de l’ensemble du système. Certaines étapes doivent être strictement suivies lors de l’installation des composants.

Les étapes clés de l’installation

1. Raccordement des modules : Installer les panneaux solaires selon le schéma prévu, que ce soit en série ou en parallèle.
2. Boîte de jonction : Assurez-vous que toutes les connexions sont sécurisées et testées pour prévenir toute fuite électrique.
3. Installation du régulateur de charge : Veillez à respecter la polarité et à suivre les recommandations des fabricants tels que OutBack Power.
4. Branchement du parafoudre : Intégrer le parafoudre en respectant les normes de distance de sécurité.
5. Mise à la terre : Effectuez la mise à la terre de l’installation de façon rigoureuse.
