Schéma d’installation des panneaux photovoltaïques en autoconsommation

La transition énergétique est plus que jamais au cœur des préoccupations. De nombreux foyers cherchent des solutions pour réduire leurs factures d’électricité et diminuer leur empreinte carbone. L’une des alternatives les plus populaires est l’installation de panneaux photovoltaïques en autoconsommation. Mais comment procéder ? Ce guide complet vous accompagne dans les étapes nécessaires à la création d’un schéma d’installation adapté à vos besoins. Il détaillera les composants essentiels, leur agencement, ainsi que les réglementations à respecter pour garantir une installation sécurisée et efficace.

Les énergies renouvelables sont de plus en plus accessibles, et l’énergie solaire joue un rôle central dans cette évolution. En installant des panneaux photovoltaïques, vous pourrez non seulement consommer votre propre électricité, mais également réduire drastiquement vos coûts énergétiques. Cependant, le succès de votre projet repose sur la conception d’un schéma d’installation rigoureux et bien pensé.

Comprendre les éléments d’un système photovoltaïque

Les composants essentiels

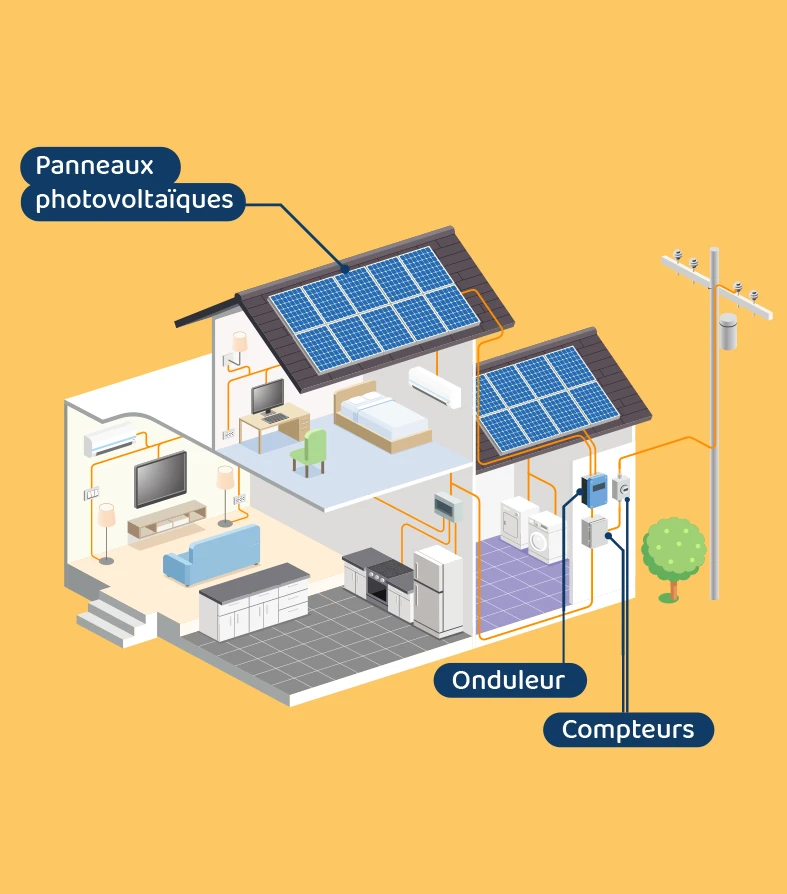

Avant de vous plonger dans le schéma d’installation, il est essentiel de bien comprendre les différents composants qui composent un système photovoltaïque. Un schéma efficace intègre plusieurs éléments clés :

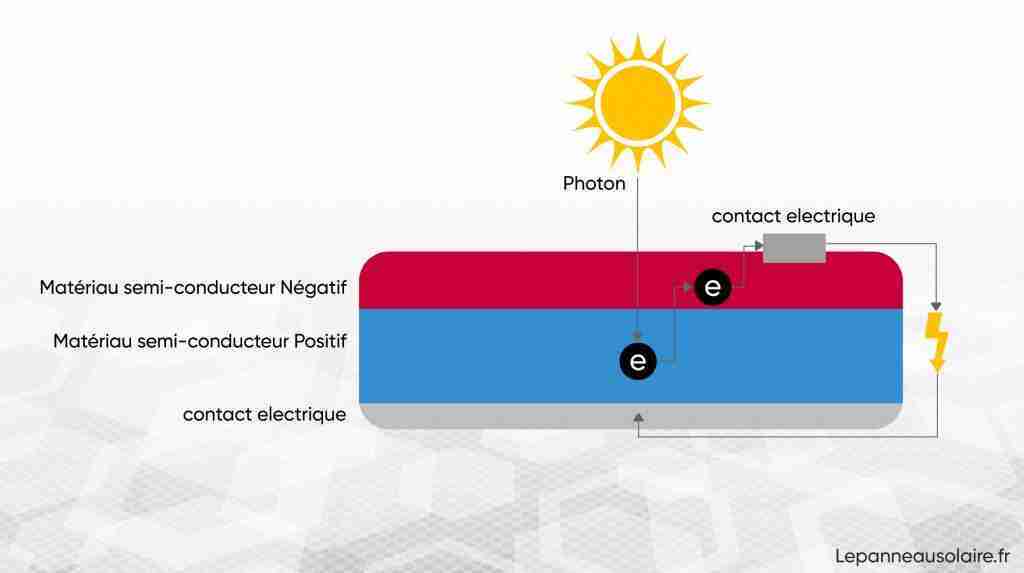

• Panneaux photovoltaïques : Ce sont les éléments qui captent l’énergie solaire pour la convertir en électricité.
• Onduleur : Il transforme le courant continu produit par les panneaux en courant alternatif, qui est nécessaire pour alimenter les appareils électroménagers.
• Batteries : Elles permettent de stocker l’énergie produite pour l’utiliser lorsque la production est faible, comme la nuit.
• Système de mise à la terre : Indispensable pour assurer la sécurité de l’installation.

Définir l’emplacement des panneaux

Le choix de l’emplacement des panneaux solaires est crucial pour optimiser leur efficacité. Plusieurs facteurs doivent être pris en compte :

• Orientation : Les panneaux doivent être orientés vers le sud pour capter un maximum d’énergie solaire. Une orientation vers l’est ou l’ouest peut également être envisagée selon la configuration de votre toit.
• Inclinaison : L’angle d’inclinaison des panneaux joue aussi un rôle clé. En général, il doit être compris entre 30 et 40 degrés, mais cela peut varier selon votre latitude.
• Ombres : Évitez que des arbres ou des bâtiments projettent des ombres sur les panneaux, car cela pourrait diminuer leur rendement.
• Accessibilité : Pensez à l’accès pour les éventuels travaux de maintenance.

Élaborer le schéma d’installation

Le processus de conception

Une fois que vous avez identifié les composants et défini leur emplacement, il est temps de dessiner votre schéma. Cette étape vous permettra de visualiser l’agencement de votre installation tout en garantissant la conformité avec les normes de sécurité en vigueur. Voici comment procéder :

1. Dessiner un plan : Commencez par créer un plan de votre espace, en intégrant tous les composants identifiés. Pensez à utiliser un logiciel de traçage pour plus de précision.

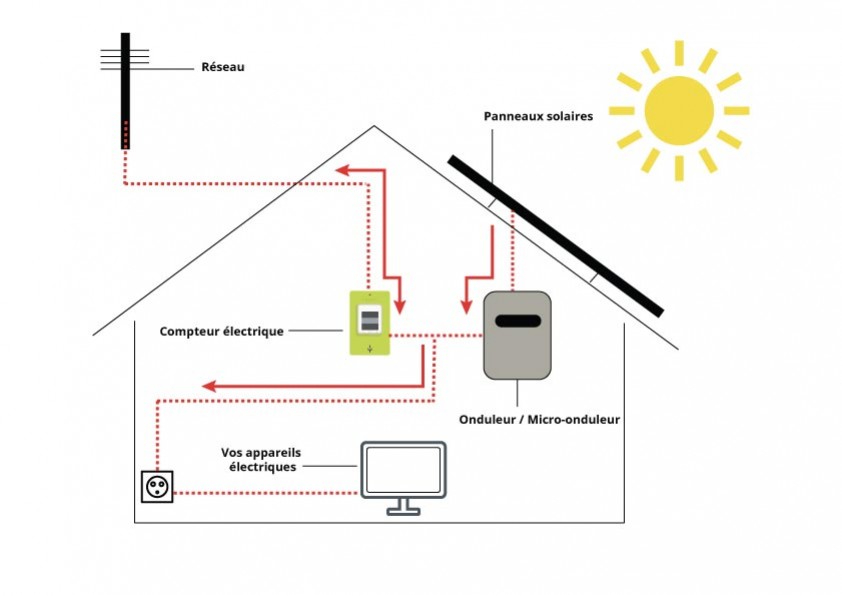

2. Schématiser les connexions : Indiquez clairement les connexions entre chaque élément, y compris le raccordement au réseau électrique.
3. Respecter les normes : Assurez-vous que votre schéma est conforme à la norme NF C 15-100 pour garantir la sécurité des installations électriques.

Réalisation du schéma

Lorsque vous réalisez votre schéma, attachez une attention particulière aux liaisons à la terre et aux dispositifs de protection. Ces éléments sont non seulement essentiels pour la sécurité, mais ils protègent également les équipements contre les défaillances potentielles. Utilisez des symboles standardisés pour faciliter la compréhension de votre schéma par d’autres intervenants.

Un bon schéma présentera également le dimensionnement correct des câbles, essentiel pour éviter les pertes d’énergie lors du transport.

Respect des normes électriques pour une installation sécurisée

Importance des normes de sécurité

Le respect des normes de sécurité est crucial lors de l’installation de panneaux solaires. La norme NF C 15-100 impose des exigences strictes que chaque installation doit respecter. Voici les principaux points à considérer :

• Mise à la terre : Obligatoire, elle protège contre les risques de décharge électrique.
• Dispositifs de protection : La mise en place de disjoncteurs et de fusibles est essentielle pour éviter les surcharges et les courts-circuits.
• Raccordement au réseau : Toute connexion au réseau public doit être réalisée conformément aux réglementations en vigueur pour assurer la sécurité et la fiabilité du système.

Tests et vérifications

Avant de mettre en service votre installation, il est recommandé de effectuer des tests de vérification. Cela inclut des inspections visuelles et fonctionnelles pour s’assurer que tous les composants sont raccordés correctement et fonctionnent comme prévu.

Des vérifications spécifiques de mise à la terre et de protection doivent être effectuées pour garantir la sécurité de l’installation, ainsi que son bon fonctionnement.

Optimisation du système photovoltaïque

Technologies et stratégies d’optimisation

Pour maximiser la production d’énergie de votre installation, il existe de nombreuses technologies et stratégies disponibles. Parmi elles, voici les plus courantes :

• Maximum Power Point Tracking (MPPT) : Cette technologie, intégrée dans les onduleurs, permet d’optimiser la production d’électricité en ajustant constamment la charge du système.
• Suivi de l’ensoleillement : En utilisant des structures de suivi, vous pouvez orienter vos panneaux solaires en fonction du mouvement du soleil, augmentant ainsi leur exposition et, par conséquent, leur rendement.
• Systèmes de stockage avancés : Les batteries modernes permettent non seulement de stocker l’énergie, mais aussi de gérer la consommation par des applications de gestion de l’énergie.

Analyse de performance

Il est important de suivre la performance de votre installation au fil du temps. Cela peut inclure des systèmes de monitoring pour surveiller la production d’électricité, détecter d’éventuels problèmes et optimiser le rendement global. Des tableaux de bord en ligne rendent ces données facilement accessibles.

En ayant une idée claire de la performance de votre système photovoltaïque, vous pourrez identifier les zones d’amélioration et les évolutions technologiques à intégrer.

Accéder à des ressources supplémentaires et formations

Ressources en ligne

Pour approfondir vos connaissances sur les installations photovoltaïques, un certain nombre de ressources en ligne sont disponibles. Des guides complets en PDF, comme celui proposé par Installation Photovoltaïque, offrent des schémas détaillés et des conseils pratiques.

Suis des formations : De nombreuses plateformes proposent des formations pour vous former aux techniques d’installation de panneaux photovoltaïques. Participer à ces formations peut vous donner un avantage considérable dans la planification et l’exécution de votre projet.

Conclusion de la transition énergétique

À travers l’installation de panneaux photovoltaïques, vous contribuez non seulement à votre propre autonomie énergétique, mais aussi à la transition vers une énergie durable. Utiliser les ressources disponibles, suivre des formations, et se tenir informé des dernières avancées technologiques sont des atouts précieux pour réussir cette aventure énergétique.

Retenez également que chaque installation est unique. Adaptez votre schéma et vos choix à votre contexte spécifique, afin d’optimiser votre consommation d’énergie et votre accès à l’électricité solaire.
