Le schéma synoptique pour une installation photovoltaïque réussie

Dans un monde en pleine transition énergétique, les systèmes photovoltaïques représentent une solution d’avenir. Ce guide vous initie aux différents composants d’un système photovoltaïque et vous aide à visualiser l’intégralité de l’installation à travers des schémas synoptiques clairs et précis. L’optimisation de votre installation repose sur une meilleure compréhension de chaque élément, qu’il s’agisse des panneaux solaires, des inverseurs, des batteries ou du câblage. En effet, chaque aspect joue un rôle déterminant dans l’efficacité et la fiabilité de votre installation. Ce guide pratique vous permettra d’assurer une conception et une mise en œuvre réussies de votre projet solaire.

Comprendre les Composants Essentiels d’un Système Photovoltaïque

Modules Photovoltaïques

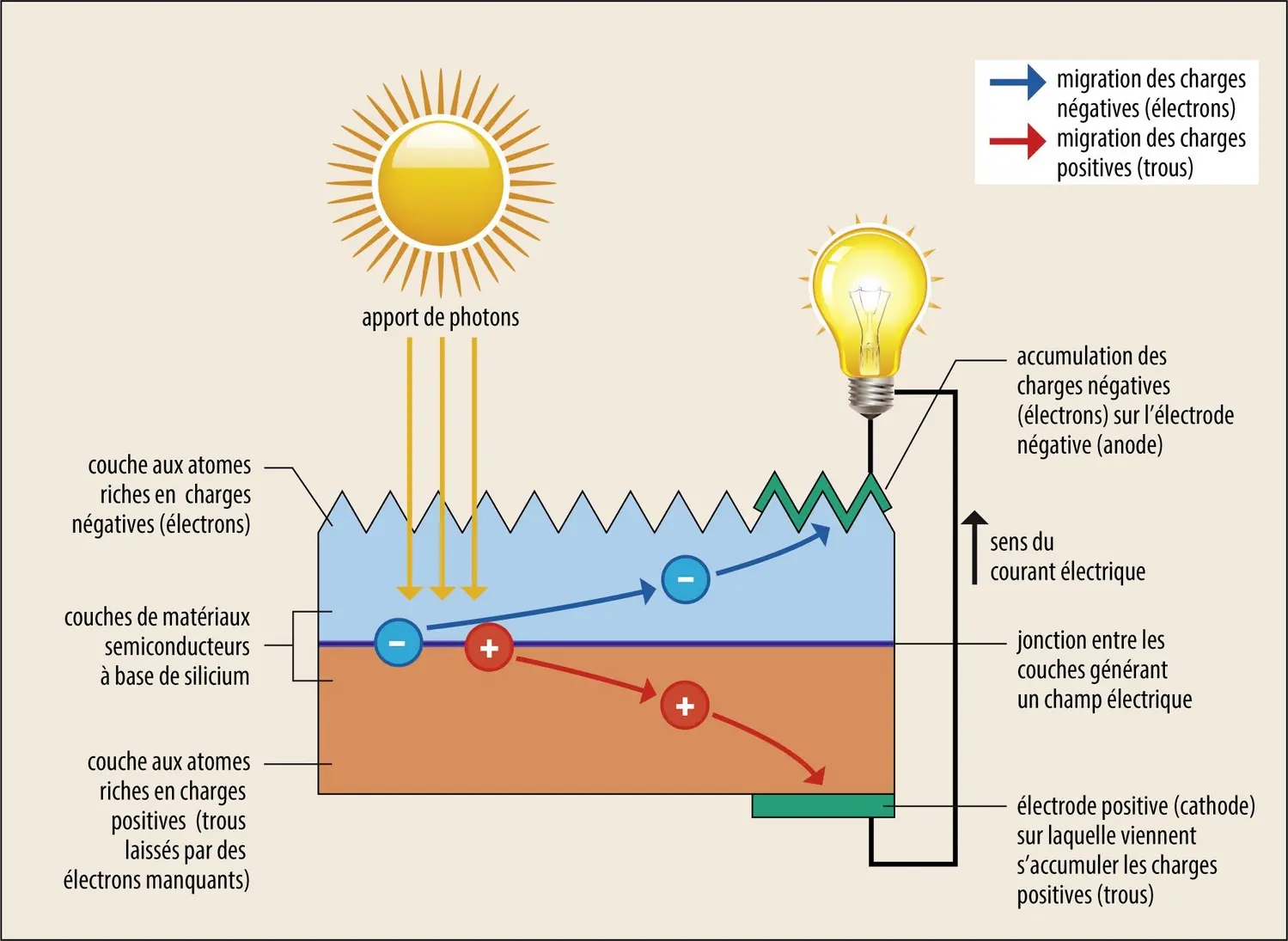

Les modules photovoltaïques sont l’élément clé d’une installation solaire. Ils captent la lumière du soleil et la convertissent en électricité. Les différents types de panneaux, comme les panneaux monocristallins et polycristallins, présentent des caractéristiques variées. Les panneaux monocristallins, par exemple, offrent un rendement plus élevé mais sont souvent plus coûteux. À l’inverse, les panneaux polycristallins sont plus abordables mais légèrement moins efficaces. Évaluer vos besoins en matière d’espace et de budget est crucial pour faire le bon choix.

Les Rôles des Contrôleurs et Batteries

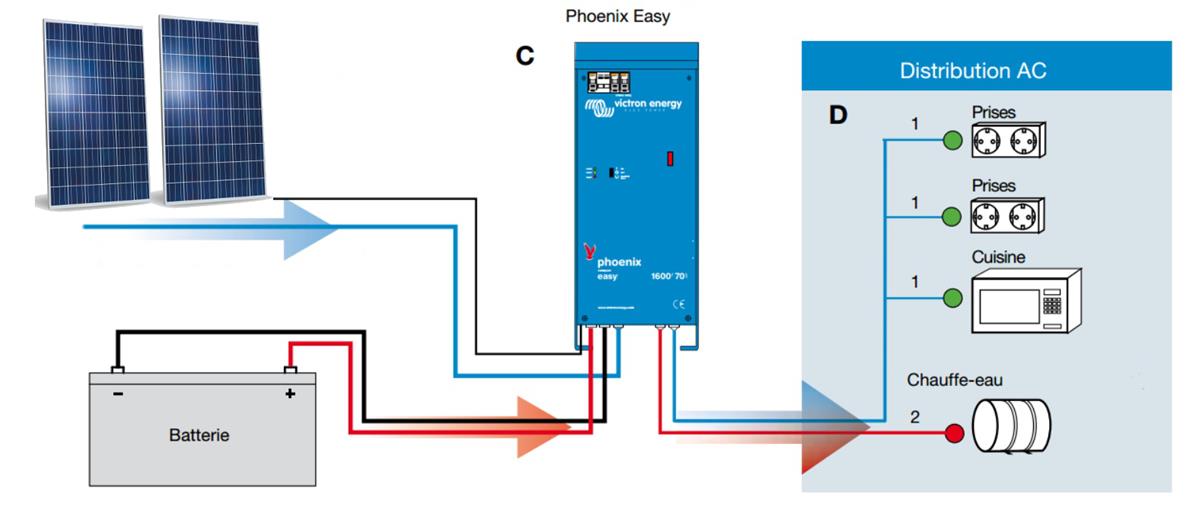

Les contrôleurs de charge garantissent une régulation efficace de la tension et du courant fournis par les panneaux solaires. Ils protègent également les batteries, qui, elles, jouent un rôle vital en stockant l’énergie pour une utilisation lors des périodes sans soleil. Le choix des batteries dépend de votre indépendance énergétique souhaitée et de votre consommation. Le dimensionnement adéquat de ces composants est essentiel pour maximiser l’efficacité de votre système énergétique.

Inverseurs : L’Élément Central

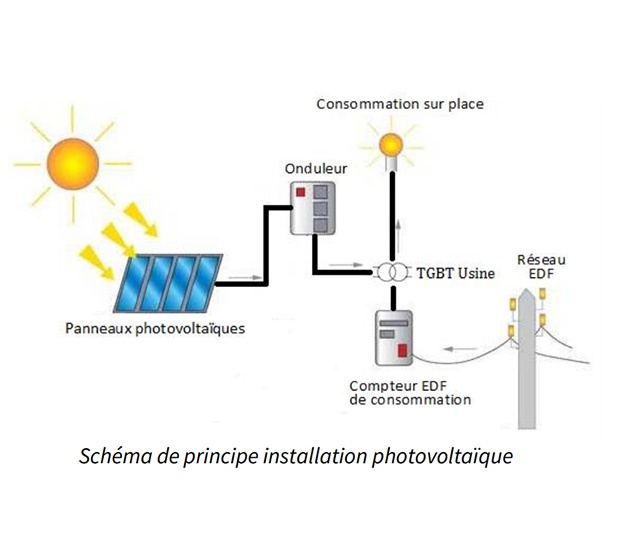

Les inverseurs sont des dispositifs indispensables pour transformer le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC), adapté à l’usage domestique. Il existe plusieurs types d’inverseurs : centralisés, string et micro-inverseurs, chacun ayant des avantages spécifiques en matière de performance et de coût. Le choix du bon type d’inverseur dépend de la taille et de la configuration de votre installation.

Dessiner Votre Schéma d’Installation Photovoltaïque

Évaluation des Besoins Énergétiques

Avant de dessiner votre schéma, il est impératif de procéder à une évaluation des besoins énergétiques. Vous devez estimer votre consommation quotidienne d’électricité pour dimensionner correctement votre installation. Cette évaluation devrait prendre en compte la puissance totale nécessaire, afin de déterminer le nombre de panneaux et les spécificités des autres composants, comme les batteries et les régulateurs.

Conception et Planification

Utiliser des outils de dessin spécialisés pour réaliser votre schéma d’installation est une pratique recommandée. Cela permet de visualiser clairement la disposition des panneaux, les liaisons électriques et d’anticiper les éventuels défis. En vous attardant sur cette étape, vous minimisez les erreurs et les problèmes lors de l’installation.

Conformité aux Normes de Sécurité

Chaque installation doit respecter les normes de sécurité en vigueur. Cela concerne le câblage, la protection contre les surtensions, et l’intégration des éléments de sécurité. Une approche rigoureuse garantira non seulement la sécurité des utilisateurs, mais également le bon fonctionnement du système à long terme.

Les Avantages des Schémas d’Installation en PDF

Accessibilité et Clarté

Un schéma d’installation en format PDF offre une vue d’ensemble structurée et facilement accessible. Que vous soyez un professionnel ou un particulier, ce format permet de référencer rapidement les étapes clés ainsi que les spécifications techniques. Il est pratique pour les consultations à tout moment, permettant ainsi une mise en œuvre fluide de votre projet.

Les Limites des Documents PDF

Bien que les schémas en PDF soient utiles, certaines difficultés d’interprétation peuvent survenir, surtout pour les novices. Des termes techniques peuvent paraître complexes sans formation adaptée. Pour pallier cela, il est judicieux de compléter ces documents par des ressources pédagogiques, facilitant un meilleur apprentissage.

Autonomie Énergétique et Autoconsommation

Les schémas d’installation conduisent souvent à une meilleure autoconsommation grâce à l’utilisation de batteries. Cela permet de stocker le surplus d’énergie générée pendant la journée, pour l’utiliser lorsque le soleil ne brille pas. Avec une planification minutieuse, il est possible d’atteindre un taux d’autoconsommation maximum, tout en réduisant votre dépendance au réseau électrique.

L’Importance des Témoignages d’Utilisateurs

Expériences de Particuliers

Des témoignages de particuliers ayant suivi un schéma d’installation montrent souvent une satisfaction accrue. Ces utilisateurs rapportent que les illustrations et les détails fournis les ont aidés à surmonter les défis techniques durant l’installation. Résoudre des problèmes lors de la liaison électrique s’est avéré plus simple grâce à des explications claires.

Retour d’Experts

Les professionnels du secteur soulignent également l’utilité des schémas. Ces documents leur permettent de planifier plus efficacement, d’identifier rapidement les erreurs potentielles, et de rendre les échanges avec les clients plus fluides. Une bonne représentation graphique d’un système contribue grandement à l’efficacité d’une installation.

Ressources et Outils Utiles pour votre Installation

Guides en Ligne et Tutoriels

Il existe de nombreuses ressources en ligne qui regorgent de guides pratiques et de schémas téléchargeables. Des plateformes telles qu’Ekosia.fr offrent des instructions précises pour toutes les étapes de la mise en place d’un système photovoltaïque. Ces outils sont particulièrement utiles pour les amateurs souhaitant se lancer dans l’installation de panneaux solaires.

Forums et Groupes de Discussion

Participer à des forums et à des communautés dédiées à l’énergie solaire peut enrichir vos connaissances. Ces espaces d’échange permettent de poser des questions spécifiques et d’obtenir des conseils d’experts sur les problématiques rencontrées lors de l’installation. Échanger avec d’autres utilisateurs peut ouvrir de nouvelles perspectives et faciliter votre projet.
