Schéma d’installation d’un panneau photovoltaïque : guide pratique

Installer des panneaux solaires chez soi peut sembler complexe, mais cela apporte de nombreux avantages. Non seulement vous réduisez vos factures d’énergie, mais vous contribuez également à un avenir plus durable. Ce guide pratique vous accompagne étape par étape, avec des schémas clairs et des conseils utiles pour réussir votre projet d’installation. Prêt à faire le premier pas vers l’énergie solaire ?

Schéma d’installation de panneaux solaires : un aperçu général

Un schéma d’installation de panneaux solaires présente une vue d’ensemble des étapes nécessaires pour une mise en place efficace. Ce schéma inclut des éléments clés tels que les panneaux, les onduleurs et les câblages. Ce guide visuel facilite la compréhension des processus techniques et aide à respecter les normes d’installation. Un bon schéma assure une installation optimale et sécurisée.

Importance du schéma d’installation

Un schéma d’installation de panneaux solaires est crucial pour plusieurs raisons :

• Facilite la compréhension des étapes d’installation
• Assure la conformité avec les normes de sécurité
• Optimise le rendement énergétique du système

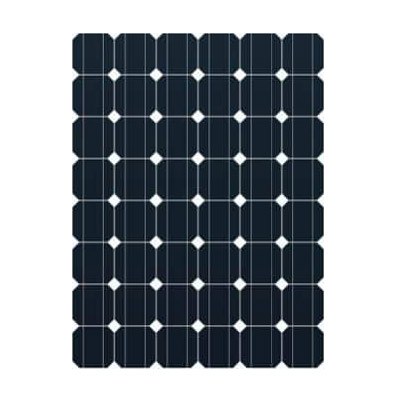

Les principaux composants des panneaux solaires

Les panneaux solaires se composent de plusieurs éléments essentiels qui assurent leur bon fonctionnement. Voici les principaux composants :

• Cellules photovoltaïques
• Verre de protection
• Cadre en aluminium
• Boîtier de jonction
• Régulateur de charge
• Onduleur

Chaque composant joue un rôle important dans l’efficacité globale du système. Par exemple, les cellules photovoltaïques convertissent l’énergie solaire en électricité, tandis que l’onduleur transforme le courant continu en courant alternatif, utilisable dans les foyers.

Étapes d’installation des panneaux solaires

Voici les étapes clés pour une installation réussie des panneaux solaires :

1. Évaluer l’emplacement idéal pour l’installation
2. Préparer le site en nettoyant la surface
3. Installer les supports pour les panneaux
4. Fixer les panneaux solaires sur les supports
5. Effectuer les connexions électriques nécessaires
6. Tester le système et le mettre en service

L’installation de panneaux solaires nécessite une approche méthodique. Chaque étape, de la préparation du site à la mise en service, est cruciale pour garantir un fonctionnement optimal et une efficacité énergétique maximale. Suivre ces étapes permet d’atteindre les objectifs de réduction des factures d’énergie et de protection de l’environnement.

Etape	Description
Évaluation de l’emplacement	Choisir un lieu ensoleillé, sans ombre des arbres ou bâtiments
Préparation du site	Nettoyer et assurer la solidité du toit ou de la surface
Installation des supports	Fixer des structures robustes pour soutenir les panneaux
Fixation des panneaux	Installer les panneaux sur les supports avec l’angle d’inclinaison correct
Connexions électriques	Brancher les panneaux à l’onduleur et au réseau électrique
Mise en service	Vérifier le bon fonctionnement du système installé

Préparation du site : étapes clés

La préparation du site est essentielle pour garantir une installation efficace des panneaux solaires. Un emplacement adéquat et un toit en bon état maximisent la production d’énergie. Il est important de respecter certaines étapes pour que l’installation soit couronnée de succès.

Évaluation de l’emplacement

Avant d’installer des panneaux, une évaluation minutieuse de l’emplacement est nécessaire. Cette étape inclut :

• La vérification de l’état du toit ou du terrain
• La prise en compte des ombres créées par des arbres ou des structures adjacentes
• La planification de l’accès aux équipements de montage et de connexion
• La détermination des points de raccordement au réseau électrique

Un endroit ensoleillé, sans obstacle, garantira une production d’énergie solaire optimale. Par exemple, une habitation orientée vers le sud bénéficiera de l’ensoleillement maximal pendant la journée.

Conditions du toit et accès

Un toit doit être en bon état pour supporter le poids des panneaux solaires. Il est également important de s’assurer que l’accès pour la mise en place des panneaux est adéquat.

• Inspecter l’intégrité du toit
• Valoriser la résistance à la charge et aux intempéries
• Vérifier l’absence d’humidité ou fuites
• Prévoir un accès facile pour les installateurs

Des conditions de toit favorables permettent de garantir la longévité des équipements. Le choix du matériel de montage est également influencé par ces aspects. Les installateurs solaires seront alors en mesure de procéder sans encombre.

Procédure de nettoyage et déblayage

Un site de travail propre est crucial pour une installation fluide. Un bon nettoyage assure :

• Un montage sans risques de dommages
• Le respect des normes de sécurité
• Une mise en service rapide et efficace

Un site bien préparé favorise non seulement la sécurité des installateurs, mais aussi l’efficacité de l’installation. Cela peut prévenir des coûts supplémentaires en cas de problèmes rencontrés à l’avenir.

Condition	Mesures à prendre
État du toit	Vérification et renforcement nécessaire
Ombres des arbres	Élagage ou couper pour assurer l’ensoleillement
Accès au site	Assurer un accès dégagé pour les matériel et équipements

Installation des panneaux solaires : guide pratique

Une fois le site préparé, l’étape suivante consiste à procéder à l’installation proprement dite des panneaux solaires. Cela inclut plusieurs actions méthodiques pour s’assurer que chaque aspect est respecté.

Choix et placement des supports

Le choix des supports est déterminant pour la performance des panneaux. Voici quelques conseils :

• Choisir des matériaux durables et résistants
• Déterminer l’angle d’inclinaison optimal pour maximiser l’exposition au soleil
• Assurer une fixation robuste pour éviter tout mouvement lors de vents forts

Les supports doivent être fixés de manière sécurisée. Par exemple, les systèmes de montage en aluminium sont légers et résistant à la corrosion, attirant ainsi de nombreux installateurs.

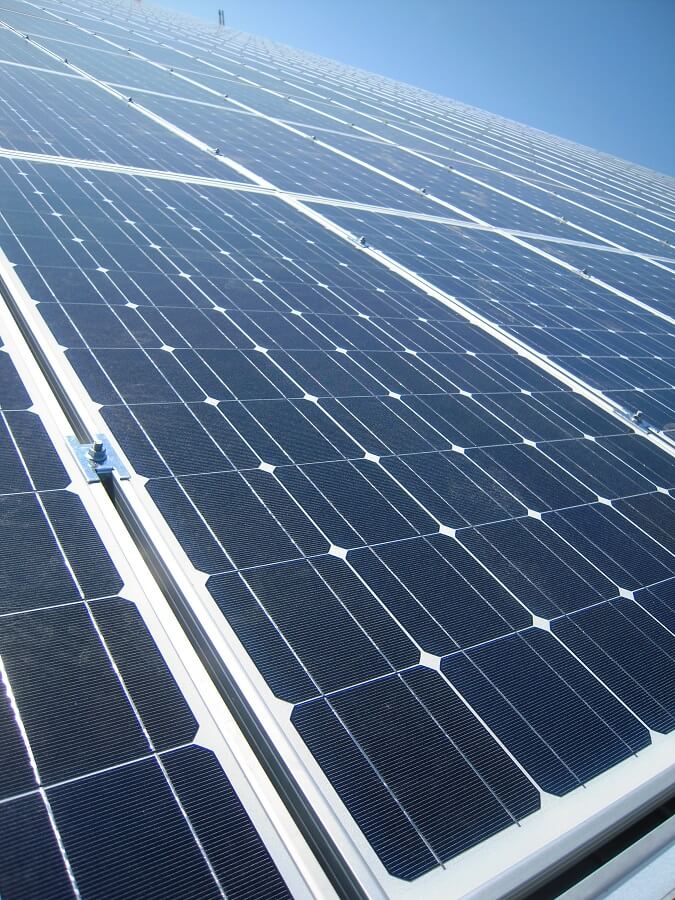

Installation des panneaux

La fixation des panneaux est une étape délicate. Voici les étapes à suivre :

1. Positionner les panneaux en suivant le schéma d’installation
2. Vérifier l’alignement avec un niveau à bulle
3. Fixer les panneaux solidement aux supports

Ces étapes garantissent que les panneaux sont installés correctement et en toute sécurité. Des panneaux mal fixés peuvent non seulement diminuer l’efficacité, mais également poser des risques de sécurité.

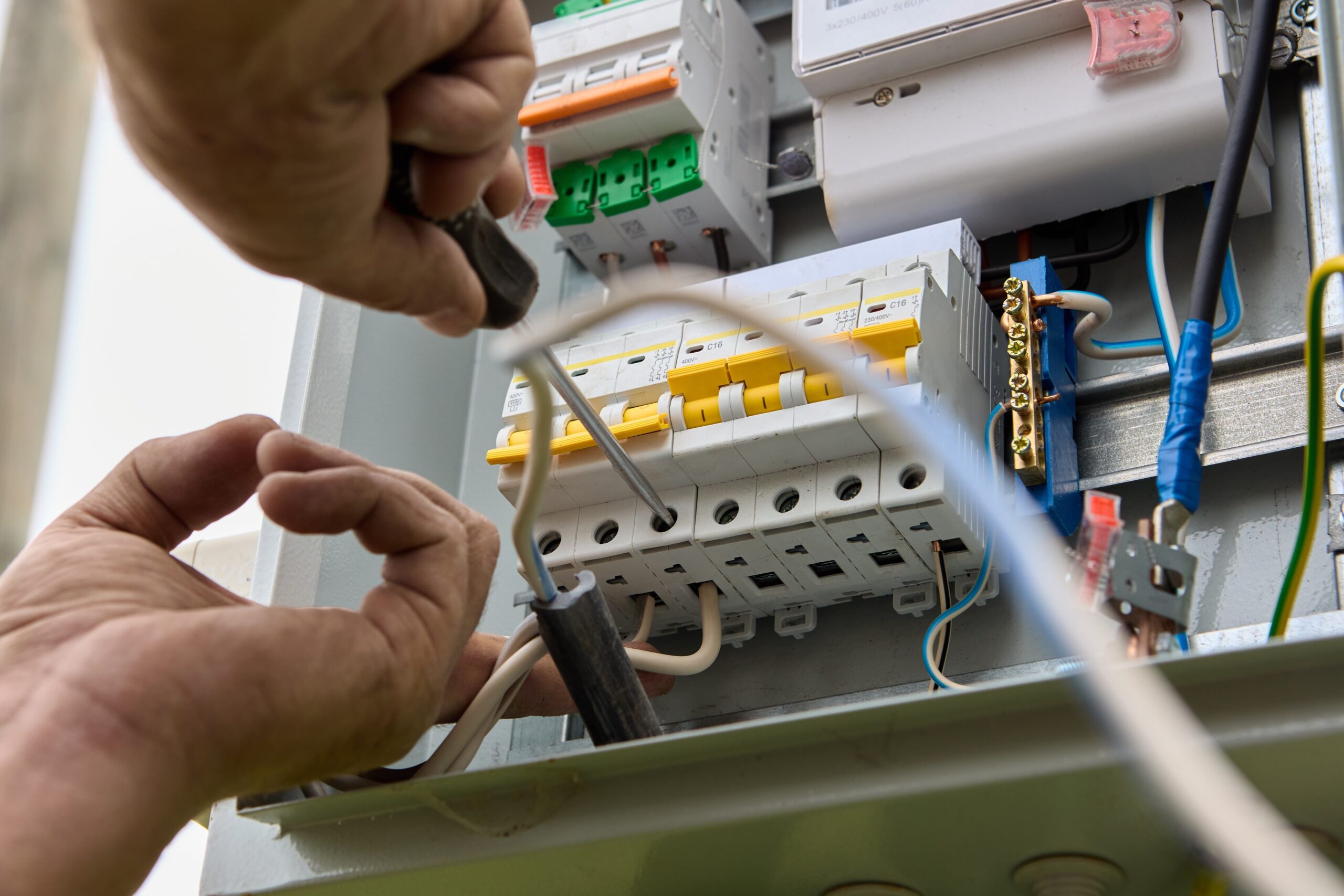

Connexions électriques et mise en service

Une fois les panneaux installés, il est temps de réaliser les connexions électriques. Cette étape est critique et doit être effectuée avec attention :

• Brancher les panneaux au régulateur de charge
• Connecter le régulateur à l’onduleur pour la conversion de courant
• Intégrer le système au tableau électrique de la maison

Chaque connexion doit respecter les normes de sécurité établies. Avant de mettre en service, il est recommandé de vérifier la production d’électricité et le bon fonctionnement des connexions. Un diagnostic adéquat est essentiel pour éviter des pannes éventuelles.

Composant	Type de câble	Fonction
Panneaux solaires	Câble PV	Transporter le courant continu
Onduleur	Câble AC	Convertir le courant continu en alternatif
Tableau électrique	Câble électrique standard	Distribuer l’électricité dans la maison

Aspects techniques du schéma d’installation

Un schéma électrique bien conçu est essentiel pour l’installation de panneaux solaires. Il indique clairement les raccordements nécessaires entre les panneaux, l’onduleur et le réseau électrique. Les détails techniques doivent être soigneusement analysés pour assurer la sécurité et l’efficacité du système.

Comprendre le schéma électrique

Le schéma électrique d’une installation de panneaux solaires représente les connexions entre les différents composants. Il inclut :

• Panneaux photovoltaïques
• Onduleur
• Tableau électrique

Une bonne compréhension de ce schéma est essentielle pour garantir une installation conforme et sécurisée. Cela permet également d’optimiser la production d’énergie et de prévenir des problèmes techniques.

Raccordements et câblage

Les raccordements et le câblage sont des étapes cruciales dans l’installation de panneaux solaires. Ils assurent le bon fonctionnement du système et maximisent son efficacité. Un câblage adéquat permet de relier les panneaux, l’onduleur et le tableau électrique. Voici les types de branchements les plus courants :

Type de montage	Orientation	Avantages
Montage sur toiture	Sud	Maximisation de l’ensoleillement
Montage au sol	Est-Ouest	Flexibilité d’installation
Montage incliné	Angle optimal	Amélioration de la performance

Normes de sécurité et qualité

Le respect de normes de sécurité et de qualité est fondamental lors de l’installation de panneaux solaires. Cela garantit la fiabilité et la durabilité des systèmes. Les principales normes comprennent :

• Norme IEC 61215 pour les modules photovoltaïques
• Norme IEC 61730 pour la sécurité

Ces règlements assurent une installation conforme et sécurisée, minimisant les risques associés à l’utilisation de systèmes photovoltaïques.

Réglementation et normes à respecter

L’installation de panneaux solaires nécessite le respect de plusieurs réglementations. Il est crucial d’obtenir les autorisations nécessaires auprès des autorités locales. Informez-vous sur ces exigences avant de commencer l’installation pour éviter des problèmes futurs.

Autorisations nécessaires

Pour une installation réussie, il est essentiel de veiller à ce que toutes les autorisations nécessaires soient en règle. Cela inclut :

• Déclaration préalable de travaux
• Demande de permis de construire (si nécessaire)
• Respect des règles d’urbanisme locales
• Consultation du plan local d’urbanisme (PLU)
• Notification à la copropriété (si applicable)

Un respect rigoureux de ces conditions permet de garantir que l’installation respecte la législation en vigueur. Cela évite des complications administratives ultérieures.

Normes de sécurité et qualité

Le respect des normes de sécurité et de qualité est vital pour tous les acteurs de l’installation de panneaux photovoltaïques. Les certifications en vigueur assurent la fiabilité des systèmes. Voici quelques normes à prendre en compte :

Norme	Description
IEC 61215	Norme pour les performances des modules photovoltaïques
IEC 61730	Norme concernant la sécurité des équipements solaires

Ressources supplémentaires et guides pratiques

Pour faciliter votre projet d’installation de panneaux solaires, plusieurs ressources et guides pratiques sont disponibles en ligne. Ils vous offrent des informations essentielles sur les étapes d’installation, les schémas nécessaires et les aspects réglementaires.

Guides et tutoriels

Il existe plusieurs aides à la dispostion des futurs installateurs :

• Guide pratique en PDF pour installation
• Tutoriels vidéo d’installation
• Options de montage et câblage
• Études de cas sur des installations réussies
• Schémas d’installation PDF

Aides financières et subventions

Plusieurs aides et subventions sont proposées pour soutenir l’installation de panneaux solaires. Ces dispositifs incluent :

• Crédit d’impôt
• Subventions régionales
• Aides de l’Anah

Se renseigner sur les conditions d’éligibilité permet de réduire les coûts d’installation et de maximiser les économies d’énergie. Ne pas hésiter à consulter les experts dans ce domaine.
