Schema d’installation photovoltaïque mppt avec interrupteur

L’installation de systèmes photovoltaïques est devenue essentielle pour promouvoir des solutions énergétiques durables et réduire notre empreinte carbone. L’utilisation d’un régulateur MPPT avec interrupteur est une technique avancée qui permet d’optimiser le rendement de votre système solaire. Cet article explore les différentes étapes et considérations dans l’installation d’un tel système, en se concentrant sur les schémas de branchement essentiels ainsi que sur l’importance de l’ordre de connexion et déconnexion.

Il est crucial de comprendre comment un régulateur MPPT fonctionne et comment il s’adapte à la tension de votre parc batterie afin d’assurer une performance optimale. Les schémas de raccordement et les bonnes pratiques d’installation faciliteront une exploitation efficace de votre installation photovoltaïque, garantissant ainsi une production d’énergie maximale et une longévité de votre équipement. Au fil de cet article, des conseils pratiques, des astuces et des illustrations vous aideront à mettre en place votre propre système avec succès.

Le fonctionnement du régulateur MPPT

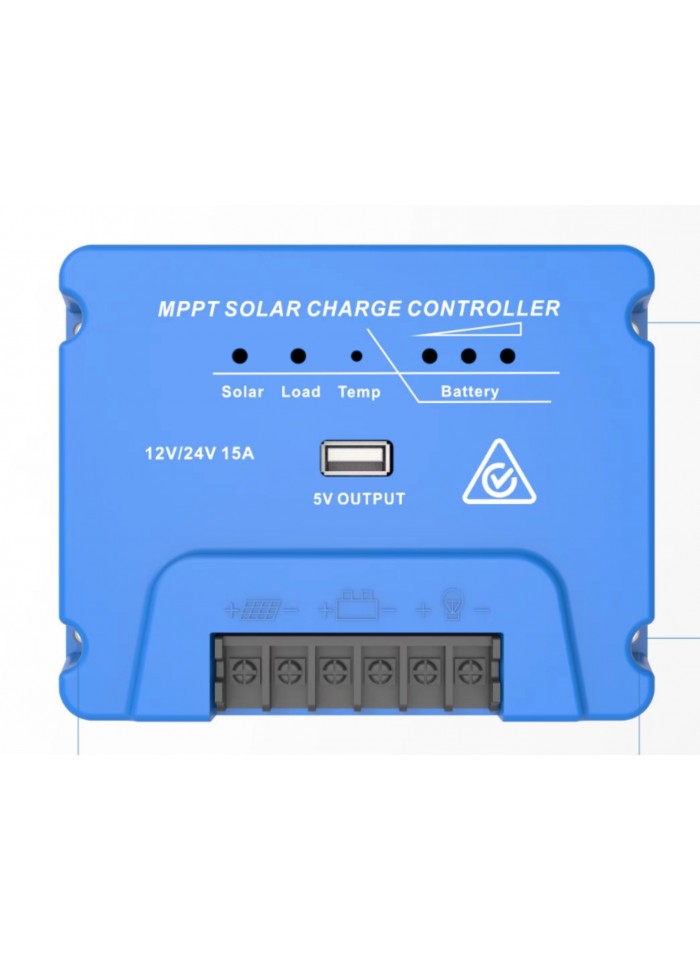

Le régulateur MPPT (Maximum Power Point Tracking) joue un rôle vital dans un système photovoltaïque. Son principal objectif est d’optimiser la production d’énergie en ajustant la tension et le courant fournis par le panneau solaire afin de correspondre aux besoins du parc batterie. Ce régulateur peut détecter les variations de tension et de courant, et ajuster ses paramètres en conséquence. Ce processus de suivi dynamique permet une conversion de puissance plus efficace qu’avec des systèmes moins avancés.

Calibrage du régulateur

Lors du premier branchement du régulateur à votre parc batterie, un calibrage automatique se produit. Ceci est essentiel pour garantir que le régulateur fonctionne de manière optimale. Un mauvais calibrage peut entraîner une mauvaise performance du système, voire des dommages. Assurez-vous de suivre les instructions de branchement avec précaution.

Ordre de branchement

Pour garantir la sécurité et le bon fonctionnement de votre installation solaire, il est essentiel de respecter un ordre spécifique lors du branchement des composants. L’ordre par défaut lors de l’installation devrait respecter les séquences suivantes :

• Branchez d’abord le régulateur MPPT au parc batterie.
• Ensuite, connectez le panneau solaire au régulateur.
• Finalement, les charges peuvent être connectées.

Cette séquence prévient d’éventuels problèmes et assure un transfert d’énergie sans accrocs. Il est également conseillé de respecter cet ordre lors de la déconnexion de votre installation.

Les schémas de raccordement essentiels

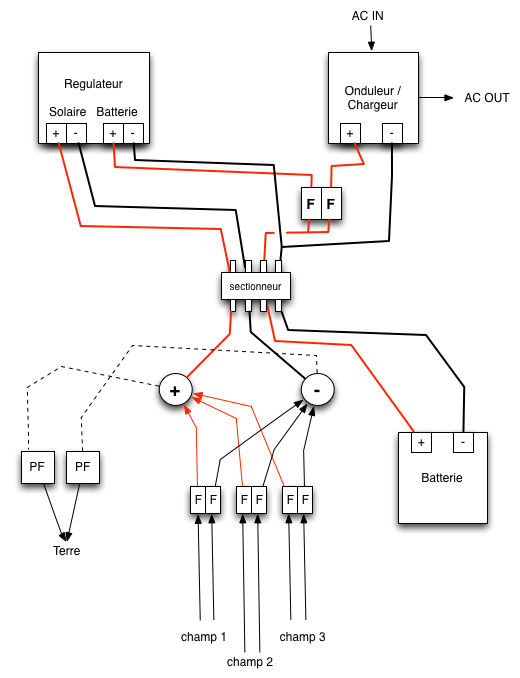

Des schémas détaillés sont cruciaux pour réaliser une installation solaire efficace. Ces schémas permettent de visualiser les connexions entre les différents composants tels que le panneau solaire, le régulateur de charge MPPT, et le parc batterie. Un schéma d’installation pratique est disponible pour vous guider dans cette procédure.

Importance des schémas électriques

Les schémas électriques complètent les manuels d’installation et fournissent un aperçu visuel qui facilite la compréhension des composants et de leur interconnexion. Pour un système avec régulateur MPPT, il est essentiel de non seulement comprendre l’emplacement de chaque élément, mais aussi leur rôle dans l’ensemble du système. En suivant des schémas établis, des erreurs de connexion peuvent être évitées, entraînant une installation plus sûre et plus efficace.

Exemples de schémas

Voici quelques exemples de schémas de raccordement pour un régulateur MPPT avec interrupteur :

• Circuit simple avec batterie 12V.
• Schéma pour installation avec plusieurs panneaux solaires.
• Intégration d’un disjoncteur pour la sécurité.

Assurez-vous d’étudier ces exemples et d’appliquer les principes appropriés lors de l’installation. De nombreux froids pdf sont disponibles en ligne, facilitant l’accès à des schémas clairs et explicites.

Pour plus de détails, consultez certains des guides, tels que schémas électriques d’installation solaire et schémas de raccordement photovoltaïque.

Bonnes pratiques d’installation

Lors de l’installation de votre système photovoltaïque avec régulateur MPPT, certaines bonnes pratiques doivent être suivies pour garantir la sécurité et l’efficacité :

Emplacement du régulateur

Le régulateur de charge doit être placé dans un environnement frais et bien ventilé. Évitez les zones exposées à la chaleur excessive qui pourraient affecter son fonctionnement. Gardez également à l’esprit que les connexions doivent être protégées contre l’humidité et les débris pour éviter les court-circuits.

Suivi de l’installation

Après l’installation initiale, il est crucial de procéder à un suivi régulier de votre système. Cela inclut la vérification des connexions, l’inspection du régulateur, et la surveillance de la performance du système. Utilisez un moniteur de performance pour évaluer l’efficacité énergétique et ajuster les paramètres si nécessaire.

Les interruptions et la maintenance

Un interrupteur est souvent intégré dans un système MPPT pour permettre une isolation rapide en cas de problème. C’est un accessoire crucial pour maintenir la sécurité de vos installations. Des devoirs de maintenance régulière doivent être effectués pour assurer la longévité de votre système.

Procédures de maintenance

La maintenance d’un système photovoltaïque comprend le nettoyage des panneaux, l’inspection des câblages, et le contrôle du régulateur de charge. Suivez toujours les recommandations du fabricant pour entretenir chaque composant correctement afin d’éviter des pannes.

Importance d’un manuel d’installation

Un manuel d’installation est un outil essentiel pour toute personne entreprenant une installation. Ce document vous guide à travers chaque étape, des préparations initiales aux branchements finaux, vous assurant de respecter toutes les exigences de sécurité.

Considérations finales sur le MPPT

Pour qu’un système photovoltaïque fonctionne efficacement, un régulateur MPPT avec interrupteur correctly installé est vital. Les avantages incluent une meilleure conversion de l’énergie, la protection de l’équipement, et une augmentation de la durée de vie de votre installation. En s’assurant de suivre les schémas appropriés et de respecter les bonnes pratiques, chaque utilisateur peut maximiser sa production d’énergie.

Ressources supplémentaires

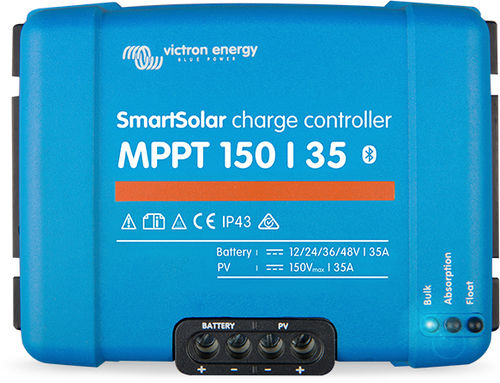

Des documents et tutoriels supplémentaires peuvent être consultés pour approfondir vos connaissances, notamment la documentation sur les régulateurs Victron et le guide sur les schémas de montage.
