Schémas de Fonctionnement des Panneaux Solaires

Comprendre le fonctionnement de l’énergie solaire n’est pas toujours une tâche facile. La bonne nouvelle est qu’une image vaut mille mots. Les illustrations sont un excellent moyen de démystifier le fonctionnement des panneaux solaires.

De la conversion de la lumière du soleil en électricité grâce aux cellules photovoltaïques à la mise en place d’un système d’autoconsommation, les schémas jouent un rôle crucial dans notre compréhension. Cet article détaillera divers schémas, permettant ainsi d’appréhender ce domaine d’une manière plus accessible.

Du photon à l’électricité grâce à la cellule photovoltaïque

Pour répondre à la question
Comment les cellules solaires génèrent-elles de l’électricité à partir du soleil?, voici un schéma simplifié d’une cellule solaire. Elle se compose de deux couches de silicium, l’une étant chargée positivement et l’autre négativement. La lumière solaire, composée de photons, interagit avec la cellule solaire. Lorsqu’un photon frappe un atome de silicium, il libère un électron, créant ainsi une tension électrique.

Ce processus de capture s’effectue grâce à des contacts électriques placés sur la surface de la cellule, et l’électricité est produite sous forme de courant continu. Les panneaux solaires sont donc essentiels dans la transformation de l’énergie solaire en électricité utilisable.

Le mouvement des électrons

Lorsque la lumière traverse la cellule, cela crée des trous dans la couche chargée négativement, générant ainsi une différence de potentiel entre les deux couches. Ce différentiel agit comme une source d’énergie générant un flux d’électrons, formant le courant continu nécessaire pour alimenter nos appareils. Comprendre ce mécanisme est essentiel pour réaliser le potentiel de l’énergie solaire.

Le système photovoltaïque : des panneaux solaires, mais pas seulement

Une installation photovoltaïque ne se limite pas à de simples panneaux solaires. Elle est intégrée dans un système plus large, souvent désigné sous le terme B.O.S. ou Balance of System. Ce système comprend divers éléments nécessaires au fonctionnement efficace des panneaux solaires, et il est crucial de les connaître pour une installation réussie.

Le système de montage est un des éléments principaux, conçu pour soutenir les panneaux face aux intempéries. Chaque panneau pèse environ 20 kg, ce qui nécessite une structure robuste. De plus, il faut des câbles et des connecteurs pour assurer des liaisons électriques appropriées.

Rôle de l’onduleur dans le système

L’onduleur est également un composant essentiel qui convertit le courant continu produit par les panneaux en courant alternatif, utilisable par la plupart de nos appareils domestiques. Il gère également la distribution de l’électricité, envoyant l’énergie produite vers le tableau principal pour une utilisation efficace.

En plus de cela, le système comprend un contrôleur de charge qui régule l’énergie générée. Lors d’une installation, plusieurs éléments doivent être pris en compte pour garantir un fonctionnement optimal. L’expertise d’un professionnel sera souvent nécessaire pour orienter la sélection des meilleurs équipements pour votre installation.

Deux façons d’assembler les modules photovoltaïques

Pour que les panneaux solaires soient performants dans un système photovoltaïque, il est important de comprendre comment les modules sont connectés entre eux. Deux méthodes s’offrent à nous : la connexion en série et la connexion en parallèle. Chaque méthode présente ses propres avantages et inconvénients, et le choix dépendra des besoins spécifiques de votre installation.

Montage de modules photovoltaïques en série

Lorsque les modules sont connectés en série, la tension totale du système augmente tandis que l’intensité est identique dans chaque module. Cette configuration est souvent choisie lorsque les modules sont de même ampérage, garantissant ainsi une méthode stable de production d’électricité. La connexion est réalisée en reliant le pôle positif d’un module au pôle négatif d’un autre.

Montage de modules photovoltaïques en parallèle

En revanche, la connexion des modules en parallèle augmente l’intensité tout en conservant la même tension. Cela peut être idéal dans des situations où une résistance accrue est requise. Dans ce cas, les pôles positifs et négatifs doivent être connectés ensemble. Comprendre comment choisir entre ces deux configurations est primordial pour améliorer le rendement de votre installation.

Des schémas pour comprendre l’installation de panneaux solaires en autoconsommation

Si vous choisissez l’autoconsommation pour maximiser l’usage de votre production d’électricité, vous avez principalement deux options : l’autoconsommation avec revente du surplus ou l’autoconsommation avec stockage de l’électricité. Découvrons ces deux systèmes à travers des illustrations claires.

L’autoconsommation avec revente de surplus

Opter pour l’autoconsommation avec revente du surplus signifie que l’électricité produite pendant la journée est d’abord utilisée pour vos appareils. Lorsque la production dépasse la consommation, le surplus est vendu au réseau. Ce système est souvent soutenu par des tarifs garantis pour une durée pouvant atteindre 20 ans. Grâce à cela, chaque résident peut contribuer à son échelle à la transition énergétique.

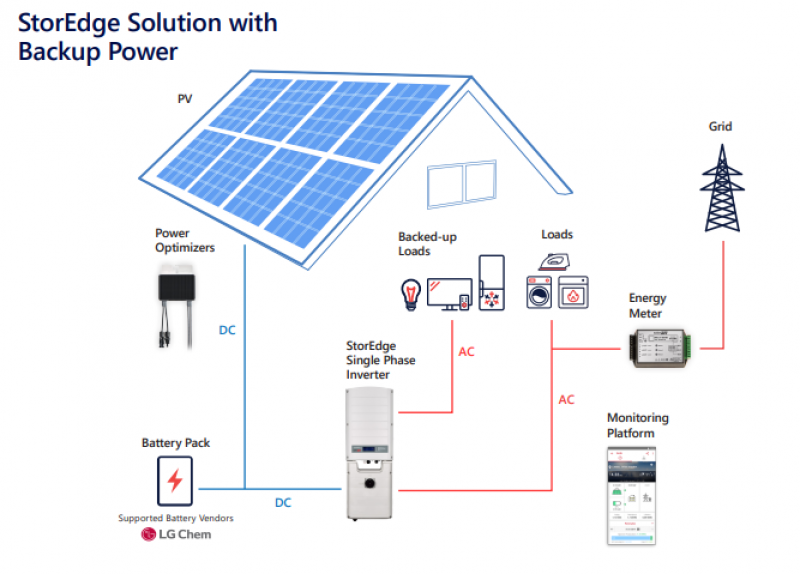

L’autoconsommation avec stockage d’électricité

Si des batteries sont présentes dans votre installation, vous pourrez stocker l’électricité excédentaire. Cela permet d’utiliser l’énergie produite même lors de périodes où le soleil ne brille pas. Les systèmes de batteries sont particulièrement avantageux dans les régions éloignées ou en cas de coupure de courant. En somme, ces solutions modernes permettent de rendre votre consommation d’énergie plus autonome.

Nos explications des schémas de fonctionnement et d’installation des panneaux solaires

Les panneaux solaires sont accessibles à tous et leur fonctionnement est relativement simple. Le schéma d’installation est important pour en comprendre la mise en place. Au fur et à mesure des schémas examinés, vous êtes désormais équipés pour aborder ces systèmes. Parmi les éléments essentiels, on retrouve la conversion de l’énergie solaire par le silicium, passant d’un courant électrique continu à alternatif grâce à l’onduleur.

Importance de l’onduleur

Sans l’onduleur, l’énergie solaires ne pourrait pas être utilisée dans notre quotidien. Les surplus d’énergie produits peuvent être revendus ou utilisés ultérieurement. Une bonne compréhension du fonctionnement global vous incitera également à envisager des solutions comme les batteries pour optimiser votre consommation actuelle.

Nous espérons que ces explications vous ont permis d’avoir une nouvelle perspective sur les panneaux solaires. Si vous avez encore des questions ou besoin de précisions sur un aspect technique, n’hésitez pas à nous le faire savoir.
