Comprendre le schéma électrique d’une installation photovoltaïque

L’émergence des énergies renouvelables a transformé notre manière de consommer et de produire de l’électricité. Parmi ces énergies, l’énergie solaire, à travers les systèmes photovoltaïques, s’impose de plus en plus comme une solution incontournable. Lorsqu’on évoque une installation photovoltaïque, il est essentiel de comprendre le schéma électrique qui en découle, car cela permet de maîtriser son fonctionnement et d’optimiser son utilisation.

Ce guide a pour objectif de rendre accessible la compréhension des schémas électriques d’installations photovoltaïques, en expliquant les différents composants, leur rôle, ainsi que les modalités de connexion. Suivre ce parcours permettra de mieux saisir les enjeux de l’autoconsommation, tout en fournissant des pistes pour ceux qui envisagent de se tourner vers cette technologie.

Les composants d’une installation photovoltaïque

Chaque installation photovoltaïque est constituée de plusieurs composants, chacun ayant un rôle clé dans le fonctionnement global du système. Les principaux éléments à considérer sont :

Panneaux solaires

Les panneaux photovoltaïques sont au cœur du système. Ils captent la lumière du soleil et la convertissent en électricité. Le rendement de ces panneaux dépend de plusieurs facteurs tels que la technologie utilisée, l’orientation et l’inclinaison, ainsi que l’ensoleillement.

Onduleur

L’onduleur joue un rôle crucial dans le schéma électrique. Sa fonction principale est de convertir le courant continu (CC) généré par les panneaux solaires en courant alternatif (CA), qui est la forme d’électricité utilisée par la majorité des appareils électriques à domicile. Il existe différents types d’onduleurs, chacun offrant des fonctionnalités spécifiques.

Batteries de stockage

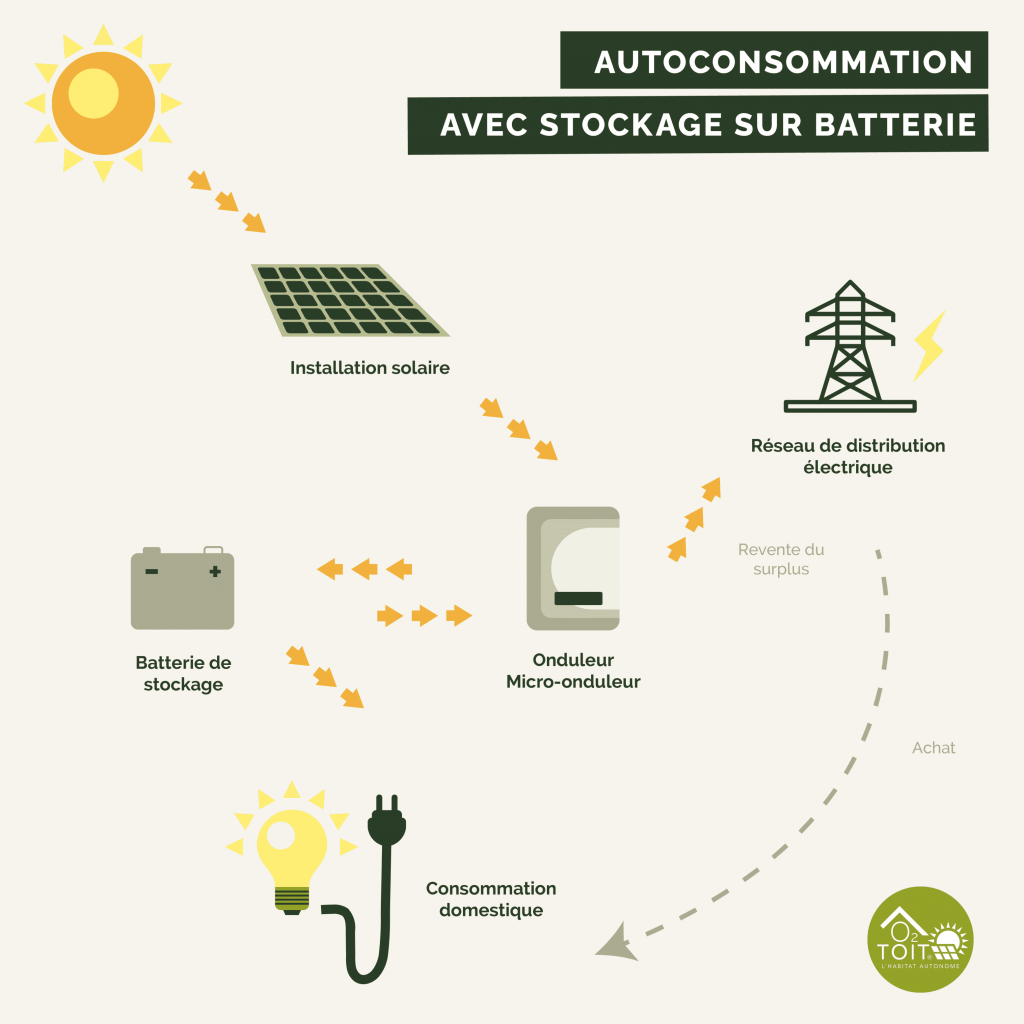

Les batteries sont désormais une option populaire pour ceux qui souhaitent maximiser leur autoconsommation. Elles permettent de stocker l’électricité produite pendant la journée pour une utilisation ultérieure, notamment durant la nuit. Cela diminue la dépendance au réseau électrique et optimise l’utilisation de l’énergie solaire produite.

Tableau de distribution

Le tableau de distribution est l’élément final où l’électricité est redistribuée dans la maison. Il doit être conforme aux normes de sécurité et est souvent équipé de disjoncteurs pour protéger le système.

Compteur électrique

Enfin, le compteur mesure la production d’électricité ainsi que la consommation. Certains compteurs sont bidirectionnels, permettant de mesurer à la fois l’électricité consommée et celle injetée dans le réseau.

Fonctionnement d’un système photovoltaïque

Le fonctionnement d’un système photovoltaïque repose sur le principe de conversion de l’énergie lumineuse en électricité. Voici les étapes clés de ce processus :

Captation de la lumière solaire

Lorsque la lumière solaires frappe les panneaux photovoltaïques, elle est absorbée par les cellules solaires, lesquelles créent des électrons libres. Ce phénomène est connu sous le nom d’effet photovoltaïque.

Conversion du courant

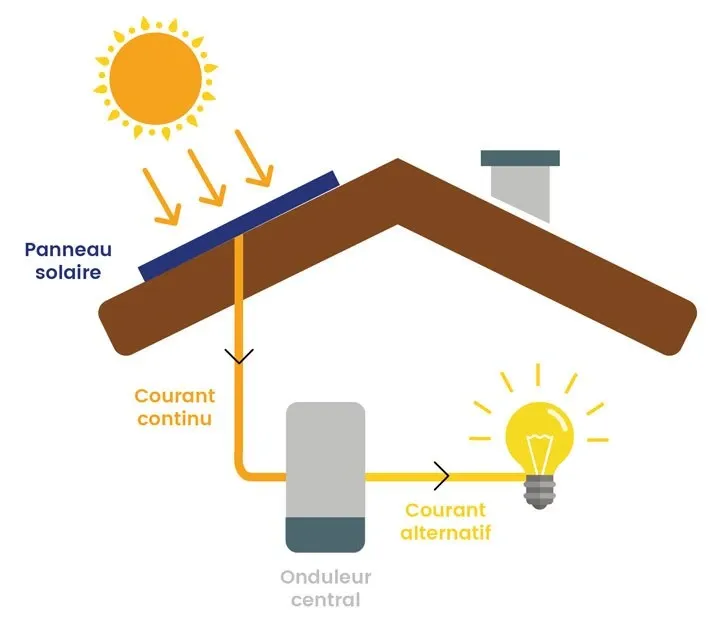

Le courant produit par les cellules photovoltaïques est en courant continu (CC). C’est ici que l’onduleur entre en jeu pour convertir ce courant en courant alternatif (CA), rendant l’électricité utilisable pour la majorité des appareils électroménagers.

Distribution

Une fois que l’électricité a été convertie, elle est dirigée vers le tableau de distribution. À partir de là, l’énergie est redistribuée dans la maison. Si la production d’électricité dépasse la consommation, l’excédent peut être stocké dans des batteries ou injecté dans le réseau électrique.

Utilisation de l’électricité

Lorsque de l’électricité est requise dans la maison, elle provient directement du système solaire tant que la production est suffisante. Sinon, le système tire de l’électricité du réseau.

Surplus et gestion

Pour gérer efficacement les surplus de production, des dispositifs tels que des batteries peuvent être intégrés. Cela maximise l’autoconsommation et réduit les frais liés au recours au réseau électrique.

Schémas électriques des installations photovoltaïques

Les schémas électriques sont indispensables pour la compréhension et la mise en œuvre d’une installation photovoltaïque. Un schéma typique comporte plusieurs connexions entre les différents composants, illustrant comment l’énergie est produite et distribuée.

Schéma de connexion

Les connexions entre les panneaux photovoltaïques, l’onduleur et le tableau de distribution sont déterminantes. Chaque élément doit être correctement relié pour assurer un fonctionnement efficace et sécurisé. Des composantes comme les disjoncteurs et les fusibles sont également intégrés pour protéger contre les surcharges ou les court-circuits.

Importance du respect des normes

Le respect des normes électriques est essentiel lors de la création du schéma électrique. Cela garantit non seulement le bon fonctionnement du système, mais également la sécurité de l’installation. Les normes peuvent varier par région et il est fortement recommandé de faire appel à des professionnels lors de l’installation.

Exemple de schéma électrique

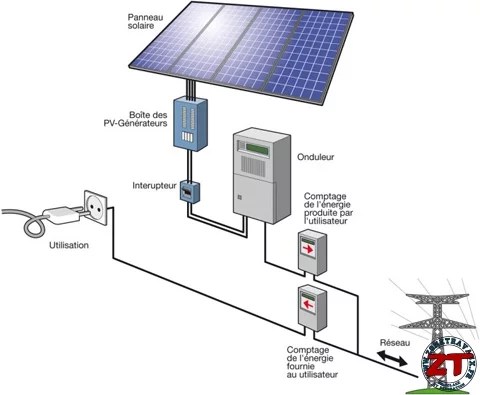

Un exemple typique de schéma électrique peut être trouvé ici. Ce type de représentation permet de visualiser le parcours de l’électricité, des panneaux jusqu’au tableau de distribution.

Les avantages d’une installation photovoltaïque

Les installations photovoltaïques offrent une multitude d’avantages, tant sur le plan économique qu’environnemental. Voici quelques-uns des principaux bénéfices :

Réduction des coûts d’électricité

En produisant votre propre électricité, il est possible de réduire considérablement le montant des factures d’énergie. Selon la taille et l’efficacité de votre système, cet impact peut être significatif sur le long terme.

Autonomie énergétique

Installer des panneaux solaires permet de diminuer la dépendance au réseau électrique. Cette autonomie énergétique est particulièrement précieuse lors de coupures de courant ou dans les régions éloignées.

Impact environnemental positif

Les installations photovoltaïques contribuent à réduire les émissions de gaz à effet de serre. En optant pour cette solution, vous participez à la transition énergétique et à la préservation de notre planète.

Valorisation de votre bien immobilier

Investir dans une installation photovoltaïque peut accroître la valeur de votre propriété. De nombreux acheteurs sont aujourd’hui à la recherche de maisons dotées de technologies durables.

Aides et subventions

De plus, des aides financières et des subventions sont souvent disponibles pour soutenir l’installation de systèmes photovoltaïques, rendant ce choix encore plus attractif.

Cadre réglementaire et installations photovoltaïques

Pour encourager l’adoption des énergies renouvelables, plusieurs dispositifs réglementaires ont été mis en place. Le cadre législatif a pour objectif de faciliter l’accès à l’électricité photovoltaïque, tant au niveau individuel que collectif.

Autoconsommation

L’autoconsommation se définit comme la capacité à consommer l’électricité que l’on produit soi-même. Cela s’applique parfaitement aux installations photovoltaïques. En effet, la loi relative à la transition énergétique favorise ce type de consommation, à travers des mesures incitatives.

Réglementations sur l’installation

Les règlementations précisent les normes à respecter lors de l’installation de panneaux solaires. Il est essentiel de se conformer aux exigences locales pour éviter des problèmes lors de l’inspection ou à l’avenir lors de la vente de votre maison.

Encadrement des aides financières

Des aides financières sont mises en place pour encourager les installations photovoltaïques. Ces dispositifs peuvent inclure des crédits d’impôt, des subventions et des prêts à taux réduits. Pour en savoir plus, visitez ce lien.
