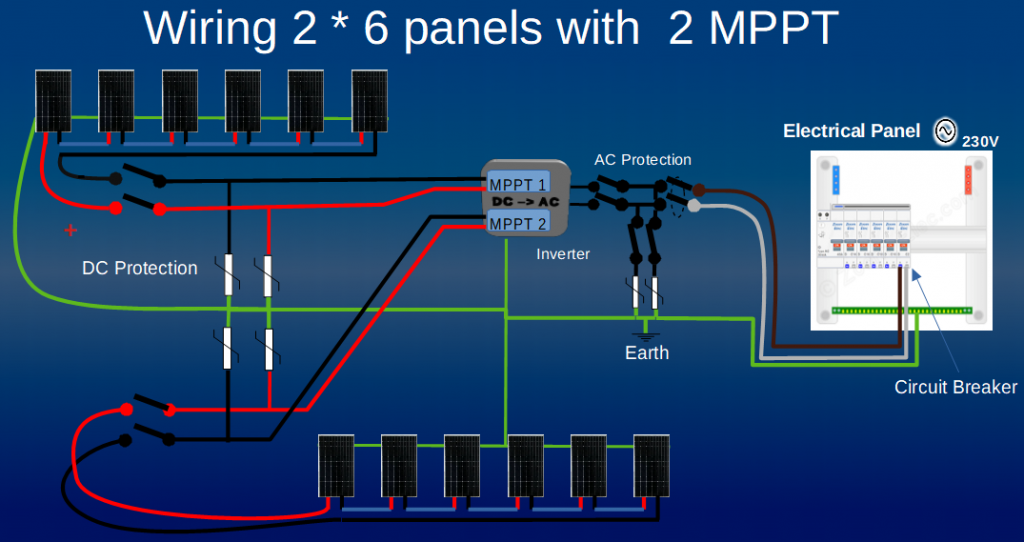

Guide complet sur le schéma de câblage pour une installation photovoltaïque

Plonger dans l’univers des installations photovoltaïques est désormais plus qu’une simple tendance, c’est un impératif face aux enjeux environnementaux et économiques. Le câblage des panneaux solaires dépend de divers facteurs et constitue un élément fondamental lors de la mise en place d’un système photovoltaïque performant. Ce guide complet vous offre un parcours détaillé dans les méandres du câblage solaire, une clé essentielle pour maximiser votre production d’énergie. Comprendre les différentes configurations, les normes à respecter et les composants à sélectionner, c’est ouvrir la voie à une installation efficace et durable.

Importance du câblage dans une installation photovoltaïque

Le câblage dans une installation photovoltaïque n’est pas qu’une simple connectivité entre les différents composants ; c’est la veine par laquelle l’énergie captée circule, influençant directement l’efficacité de l’ensemble du système. La conception minutieuse des connexions, l’utilisation de câbles de qualité et la conformité aux normes en vigueur sont des paramètres cruciaux qui peuvent faire la différence entre un système performant et un autre prone aux dysfonctionnements.

Les composants essentiels du câblage photovoltaïque

Pour réaliser une installation photovoltaïque efficace, plusieurs composants se doivent d’être utilisés avec parcimonie. En voici une liste non exhaustive :

• Câbles photovoltaïques : Ceux-ci doivent être spécifiquement conçus pour supporter les intempéries et les UV.
• Connecteurs MC4 : Ces connecteurs assurent une connexion sécurisée et étanche entre les panneaux.
• Micro-onduleurs et régulateurs : Ils convertissent le courant continu en courant alternatif, facilitant l’intégration au réseau.
• Coffrets de protection: Ils protègent l’installation contre les surcharges et les court-circuits.

Standardisation et normes à suivre

Les installations photovoltaïques doivent respecter un cadre réglementaire strict. Par exemple, en France, la norme NF C 15-100 encadre les installations électriques, garantissant sécurité et performance. Échec à respecter ces normes peut mener à des conséquences graves telles que des pannes ou des risques d’incendie. Les connecteurs et câbles doivent également porter un marquage de conformité, souvent requis par des organismes tels que Schneider Electric ou EDF Énergies Nouvelles.

Configurations de câblage pour panneaux photovoltaïques

Le câblage des panneaux solaires peut être réalisé en plusieurs configurations, chacune ayant ses avantages et inconvénients. Par exemple, le câblage en série et en parallèle sont deux méthodes courantes, chacune adaptée à des contextes spécifiques.

Câblage en série

Le câblage en série consiste à connecter les panneaux les uns aux autres, ce qui multiplie la tension mais maintient l’intensité constante :

• Avantages : Augmente la tension globale, permettant une utilisation optimale des micro-onduleurs.
• Inconvénients : Si un panneau est ombragé ou endommagé, cela impacte la performance de l’ensemble du circuit.

Câblage en parallèle

Dans le câblage en parallèle, les panneaux sont connectés aux mêmes points d’entrée, permettant d’améliorer l’intensité tout en maintenant la tension d’un seul panneau :

• Avantages : Un seul panneau défaillant n’impacte pas l’ensemble du système.
• Inconvénients : Cela nécessite plus de câbles et peut générer des pertes de tension si la section n’est pas adéquate.

Le choix des câbles : un enjeu majeur

Choisir les bons câbles est une étape incontournable pour garantir un fonctionnement optimal du système. Les câbles doivent avoir une section adéquate pour correspondre à la puissance et à la distance de l’installation, afin d’éviter les pertes d’électricité. Plusieurs types de câbles sont disponibles sur le marché, notamment ceux fournis par des marques telles que Systovi et Sunpower.

Types de câbles

Voici un aperçu des types de câbles fréquemment utilisés :

• Câbles photovoltaïques multicœurs : Flexibles, idéaux pour les installations nécessitant des courbes.
• Câbles monobrin : Rigidité accrue, adaptés à des installations fixes.
• Câbles solaires à faible résistance : Minimisent les pertes d’énergie.

Dimensionnement et choix

Le dimensionnement des câbles doit être fait en fonction de :

• La longueur du circuit
• Le courant maximal attendu
• Les conditions environnementales

Surveillance et maintenance post-installation

Une fois l’installation du système photovoltaïque terminée, une phase de suivi et de maintenance est primordiale pour s’assurer du bon fonctionnement des équipements. Cela inclut la vérification régulière des câbles, connecteurs et panneaux.

Conseils de maintenance

Pour garantir une longévité et une efficacité optimale de votre installation, il est recommandé de :

• Inspecter visuellement les connexions pour détecter l’usure.
• Nettoyer régulièrement les panneaux solaires pour éviter l’accumulation de salissures.
• Utiliser des outils de monitoring pour suivre la production d’électricité.

Intervention en cas de défaillance

En cas de panne, il est essentiel d’agir rapidement. Les services tels que Aldes et Voltalia offrent des services de dépannage pour identifier et résoudre les problèmes efficacement, garantissant ainsi la continuité de la production d’énergie.

Conclusion de l’installation photovoltaïque

L’évolution vers une installation durable et efficace passe par une compréhension approfondie des schémas de câblage et des composants associés. Les choix pertinents en termes de câbles, connecteurs et dispositifs de conformité échappent à l’improvisation et permettent d’optimiser les performances du système. Chaque aspect, du choix des matériaux jusqu’aux méthodes de maintenance, influe sur la rentabilité et l’efficacité d’une installation solaire.
