Schéma de câblage pour l’installation photovoltaïque avec régulateur et onduleur

Dans un monde en constante évolution, l’installation photovoltaïque se positionne comme une solution durable et efficace pour répondre aux besoins énergétiques croissants. Chaque année, de plus en plus d’individus et d’entreprises se tournent vers l’énergie solaire, consciente de l’impact écologique positif. Lorsque l’on envisage une telle installation, le schéma de câblage devient un élément central à maîtriser. Ce dernier permet non seulement une optimisée des performances du système, mais également une sécurité accrue. Cet article explore en profondeur les étapes clés et les considérations à prendre en compte pour un câblage réussi.

Comprendre les composants d’une installation photovoltaïque

Avant de s’attaquer au câblage d’une installation photovoltaïque, il est essentiel de bien comprendre les différents éléments qui la composent. La complexité de cette installation repose sur plusieurs dispositifs qui interagissent entre eux pour maximiser l’efficacité énergétique. Ces éléments clés incluent :

• Panneaux solaires : Ils capturent l’énergie solaire et la convertissent en courant électrique.
• Onduleur : Il transforme le courant continu (DC) produit par les panneaux en courant alternatif (AC), utilisable dans les foyers.
• Régulateur de charge : Il contrôle la puissance qui est envoyée aux batteries dans le cas d’un système de stockage.
• Batteries : En option, elles stockent l’énergie pour une utilisation ultérieure.

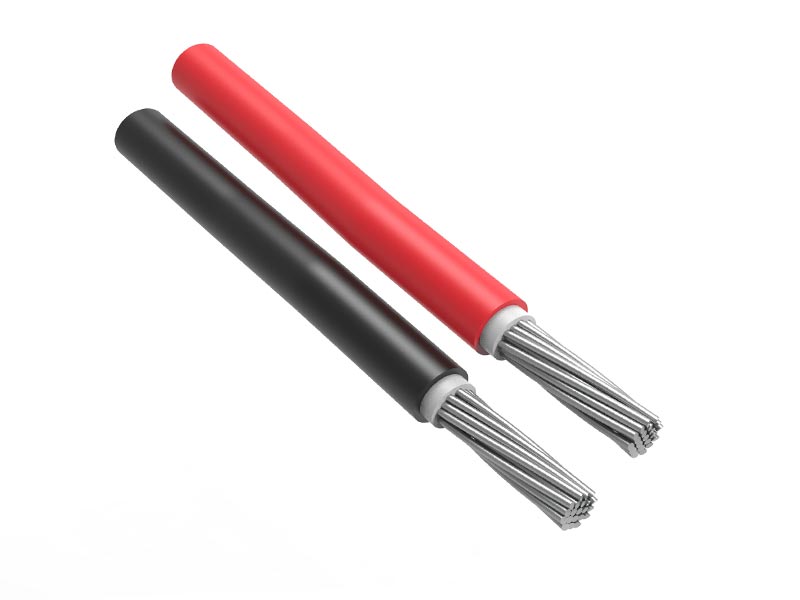

• Câbles et connecteurs : Ils assurent la liaison entre les différents composants.

Ces éléments doivent être soigneusement intégrés selon un schéma de câblage précis. Chaque composant a son importance et son rôle spécifique, et leur interaction doit être optimisée pour garantir un fonctionnement harmonieux.

Les panneaux solaires : cœur du système

Les panneaux solaires, véritables cœurs de votre installation, sont choisis en fonction de nombreux critères : taille, puissance (en watts) et rendement. Des marques comme Renogy, SMA Solar Technology, et Fronius offrent des options variées qui s’adaptent aux besoins spécifiques de chaque projet. Pour une installation optimale, il est courant de concevoir un agencement en série ou en parallèle :

• Série : Idéal pour augmenter la tension totale du système.
• Parallèle : Permet d’augmenter l’intensité, utile pour des installations avec des besoins élevés en énergie.

Le choix de l’orientation et de l’inclinaison des panneaux doit également être pris en compte pour maximiser leur rendement selon votre localisation. Des études montrent que des panneaux bien orientés peuvent augmenter la production d’énergie de jusqu’à 30 %.

Le rôle clé de l’onduleur

L’onduleur est l’un des composants les plus critiques d’un système photovoltaïque. En effet, sans lui, l’électricité générée ne serait pas utilisable dans le réseau électrique domestique. Les onduleurs peuvent être classés en différentes catégories, parmi lesquels les onduleurs de chaîne, les micro-onduleurs et les optimiseurs de puissance. Les marques comme SolarEdge et Enphase Energy se distinguent dans ce domaine grâce à leurs innovations en matière d’efficacité et de performance. Voici un tableau récapitulatif des types d’onduleurs :

Lorsque l’on pense à l’installation d’un onduleur, il est nécessaire de s’assurer qu’il est bien dimensionné pour la capacité des panneaux solaires choisis. Ainsi, la compatibilité est essentielle pour un fonctionnement en toute harmonie.

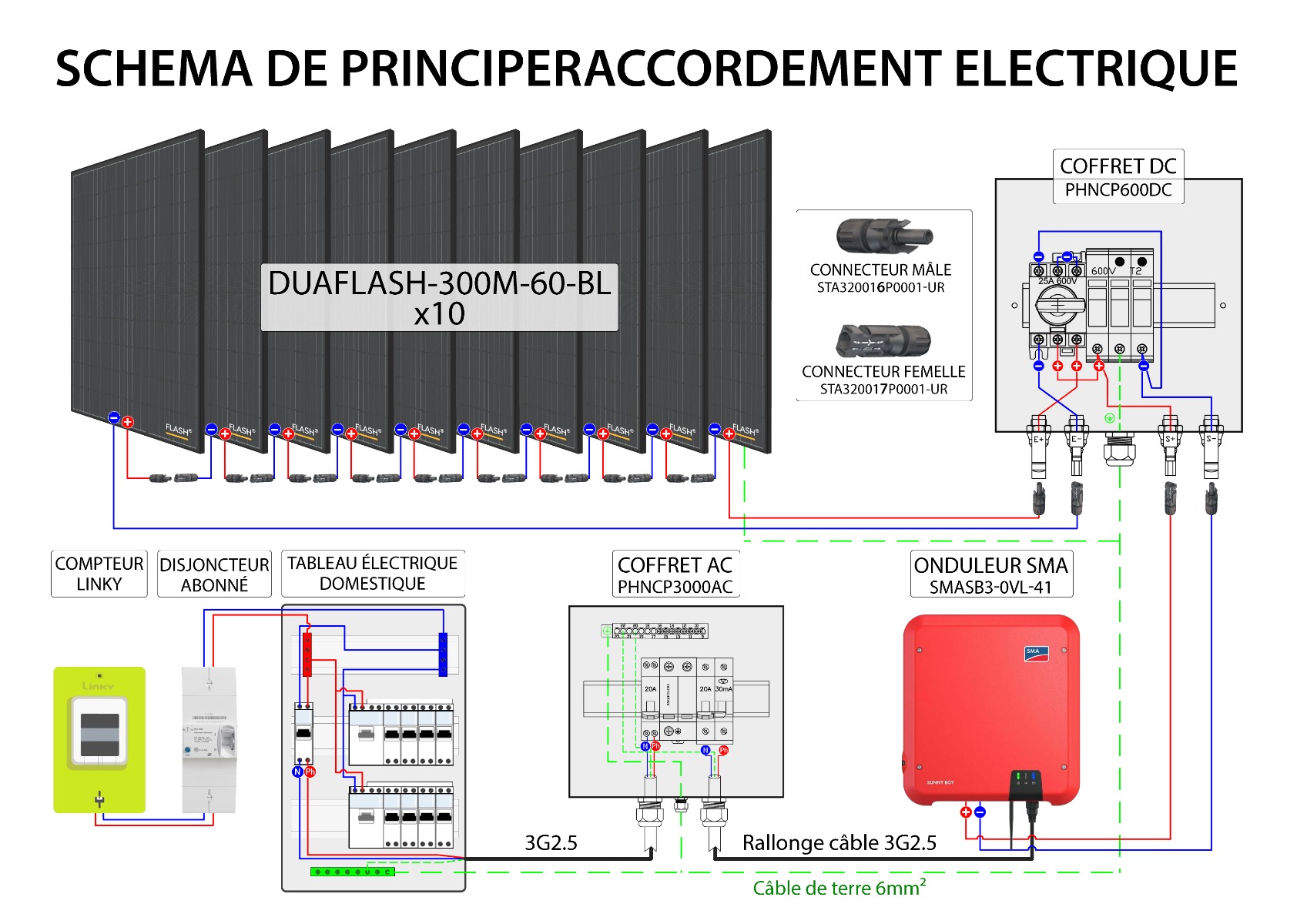

Établir un schéma de câblage efficace

Une fois tous les composants sélectionnés, il devient impératif d’élaborer un schéma de câblage détaillé. Ce dernier doit illustrer les connexions entre les panneaux, l’onduleur, le régulateur de charge, et les batteries, s’il y en a. Un schéma de câblage est crucial pour éviter des erreurs d’installation et assurer une sécurité maximale. Il peut être élaboré à partir d’un modèle standard ou personnalisé selon les particularités de l’installation.

Voici quelques éléments à prendre en compte pour un schéma de câblage efficace :

• Identifier les polarités positives et négatives de chaque dispositif.
• Déterminer la longueur nécessaire des câbles pour éviter les pertes d’énergie.
• Utiliser des connecteurs appropriés pour garantir l’étanchéité et la sécurité des connexions.

Des ressources en ligne telles que Installation Photovoltaïque offrent des exemples de schémas individuels qui peuvent servir de référence pour réaliser des installations personnalisées. Ces illustrations sont précieuses pour visualiser l’interconnexion et simplifier l’installation.

Le régulateur de charge comme gestionnaire d’énergie

Le régulateur de charge est spécialement important pour les systèmes dotés de batteries stockant l’énergie solaire. Cette pièce agit comme un gestionnaire, contrôlant la charge et le déchargement de la batterie afin de prolonger sa durée de vie. Des marques comme Victron Energy et Outback Power proposent des régulateurs de haute performance, adaptés aux divers besoins d’une installation photovoltaïque. Pour illustrer, voici un tableau des différentes capacités des régulateurs :

Il est intéressant de noter que le choix entre un régulateur MPPT (Maximum Power Point Tracking) et un régulateur PWM (Pulse Width Modulation) dépendra principalement des exigences spécifiques du système, telles que la taille de la batterie et la configuration de l’installation.

Le câblage : étapes et bonnes pratiques

Pour réaliser l’installation de manière efficace, suivre un processus structuré est primordial. Les étapes pour un câblage correcte incluent :

1. Planification : Dessinez le schéma de câblage sur papier ou avec un logiciel spécialisé.
2. Préparation : Rassemblez tous les outils nécessaires et vérifiez la conformité des composants.
3. Installation : Fixez les panneaux solaires, installez le régulateur et l’onduleur sur un support adapté.
4. Connexion : Réalisez les connexions en suivant le schéma établi, en veillant aux polarités.
5. Tests : Vérifiez l’ensemble du système avant de le mettre en service.

Cette planification permet non seulement un montage plus rapide, mais garantit également que toutes les étapes sont respectées pour une installation sécurisée et fonctionnelle. Un contrôle final est impératif pour garantir que chaque connexion fonctionne correctement.

Les erreurs à éviter lors de l’installation

L’installation d’un système photovoltaïque n’est pas exempte de risques, et certaines erreurs peuvent avoir des conséquences désastreuses. Par exemple :

• Oublier de vérifier la compatibilité des composants.
• Ne pas utiliser de câbles de bonne qualité, pouvant conduire à des pertes d’énergie.
• Omettre de sécuriser les connexions, entraînant des courts-circuits.
• Installer les panneaux à une inclinaison inappropriée, réduisant leur rendement.
• Ne pas considérer l’ombrage potentiel de l’installation.

Ces erreurs peuvent entraîner des frais supplémentaires pour des remplacements ou des réparations, en plus de compromettre l’efficacité globale du système. Éviter ces pièges est essentiel pour assurer une installation réussie.

Ressources et suivi de l’installation photovoltaïque

Une fois l’installation réalisée, il est primordial de surveiller et d’analyser son efficacité. Plusieurs outils et plateformes offrent des solutions de suivi pour l’énergie produite par un système photovoltaïque, permettant d’optimiser les performances tout au long de sa durée de vie. Des marques comme Schneider Electric et SolarEdge mettent en place des systèmes de monitoring avancés.

Voici quelques ressources utiles pour une installation réussie :

• Guide pratique sur le câblage photovoltaïque
• Schéma de montage photovoltaïque
• Câblage des panneaux photovoltaïques
• Schéma de panneau photovoltaïque
• Plans de câblage spécifiques

Ces outils et ressources permettent de garder une vue d’ensemble sur le fonctionnement du système, garantissant ainsi une efficacité maintenue dans le temps.
La transition à une énergie propre est désormais à portée de main grâce à une installation bien pensée et correctement câblée.
