Comprendre le schéma de câblage pour une installation photovoltaïque conforme aux normes

La mise en œuvre d’un système photovoltaïque nécessite une approche minutieuse pour garantir une installation efficace et conforme aux diversas normes en vigueur. Les systèmes d’énergie solaire se composent de plusieurs éléments interconnectés qui doivent fonctionner de manière harmonieuse. Le câblage représente l’élément clé qui assure cette interconnexion, maximisant ainsi l’efficacité énergétique et la sécurité de votre installation. Pour qu’un système photovoltaïque fonctionne de manière optimale, il est indispensable d’avoir un schéma de câblage bien défini et clair. Également, le respect des normes comme UTE C 15-712-1 est essentiel pour prévenir les risques d’incendie et d’électrocution.

Les fondamentaux des technologies photovoltaïques

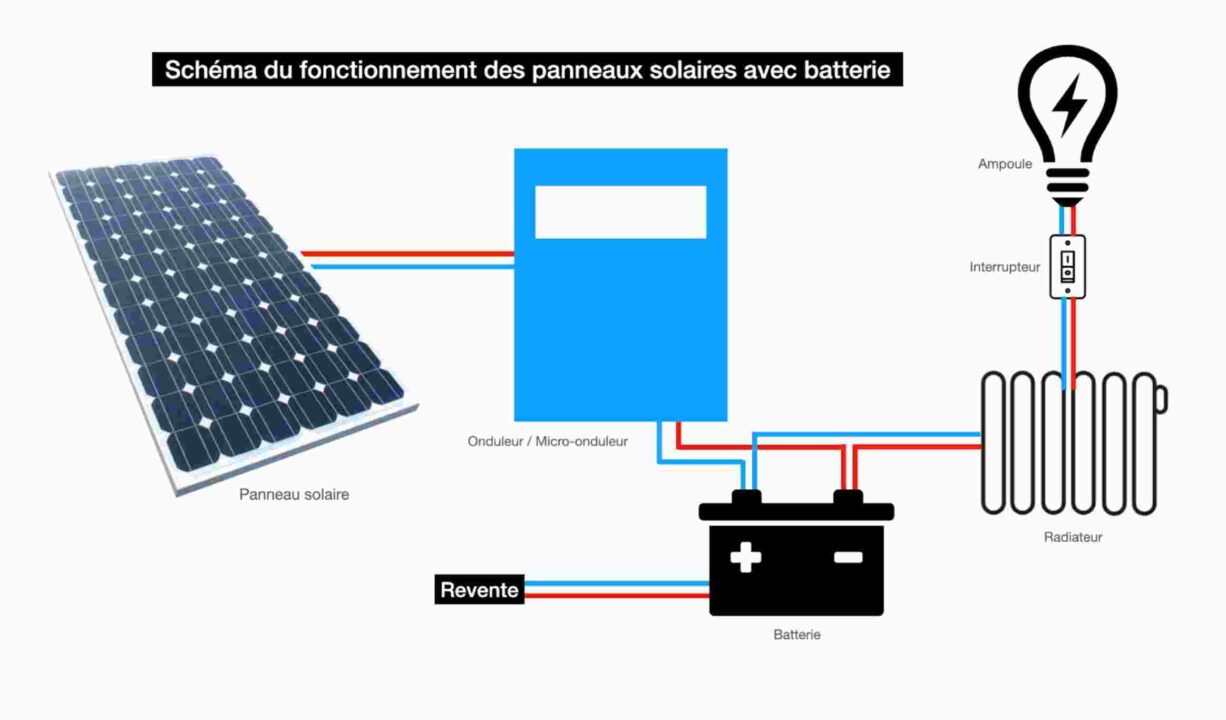

Les technologies photovoltaïques reposent sur la conversion de l’énergie solaire en électricité grâce à des cellules photovoltaïques. Comprendre le fonctionnement de ces cellules est fondamental pour le câblage des panneaux. Les systèmes photovoltaïques sont généralement classés en deux catégories principales : les systèmes connectés au réseau et les systèmes autonomes. Les systèmes connectés au réseau alimentent le réseau électrique et nécessitent un onduleur pour convertir le courant continu (CC) produit par les panneaux en courant alternatif (CA). En revanche, les systèmes autonomes stockent l’énergie dans des batteries pour une utilisation ultérieure.

Les composants clés d’un système photovoltaïque

Un système photovoltaïque se compose de plusieurs éléments essentiels, chacun jouant un rôle crucial dans le processus de production d’énergie. Parmi ces composants, nous trouvons les panneaux solaires, les onduleurs, les batteries, les régulateurs de charge et le câblage. Les panneaux solaires capturent la lumière du soleil, tandis que les onduleurs convertissent l’énergie crée en CC en CA. Les batteries, si utilisées, permettent de stocker l’énergie pour un usage ultérieur. Un câblage correct est vital pour assurer que chaque composant interagit comme prévu, sans pertes d’énergie ni risques pour la sécurité.

Les différentes méthodes de câblage des panneaux photovoltaïques

Il existe principalement deux méthodes de câblage des panneaux photovoltaïques : le câblage en série et le câblage en parallèle. Chacune présente des avantages et des inconvénients qui influencent l’efficacité du système global.

Câblage en série

Dans un câblage en série, les panneaux sont connectés les uns aux autres. Cela augmente la tension totale du système mais conserve le même courant. Bien que cette méthode soit efficace, elle présente un risque : si l’un des panneaux est ombragé ou défectueux, cela peut réduire considérablement la production d’énergie de l’ensemble du système.

Câblage en parallèle

Cette méthode consiste à relier les panneaux à un même point de connexion, permettant ainsi de conserver la même tension tout en augmentant le courant. Cela permet de minimiser l’impact de l’ombre sur un ou plusieurs panneaux, mais nécessite une bonne gestion des connexions électriques pour éviter les problèmes de sécurité.

Normes et règlements pour une installation photovoltaïque

Respecter les normes et règlements est fondamental lors de l’installation d’un système photovoltaïque. Les normes UTE C 15-712-1 définissent les exigences spécifiques en matière de sécurité pour les systèmes photovoltaïques en France. L’instauration de ces normes vise à réduire les risques d’incendie, d’électrocution et à garantir que les installations respectent les exigences techniques. Le non-respect de ces normes peut engager la responsabilité de l’installateur et compromettre la sécurité du système.

Les certifications nécessaires

Avant de commencer l’installation d’un système photovoltaïque, il est impératif de se renseigner sur les certifications requises. Les panneaux solaires et les équipements associés doivent être certifiés conformes aux normes en vigueur. Cela garantit que les produits sont sûrs, fiables et efficaces. Il est crucial de travailler uniquement avec des fournisseurs et des professionnels qui respectent ces normes afin de garantir la qualité et la sécurité de l’installation.

Étapes pour réaliser un câblage efficace

Pour réaliser un câblage efficace, plusieurs étapes doivent être suivies. Chaque étape doit être soigneusement planifiée et exécutée pour garantir que le système fonctionne correctement et en toute sécurité.

Planification du câblage

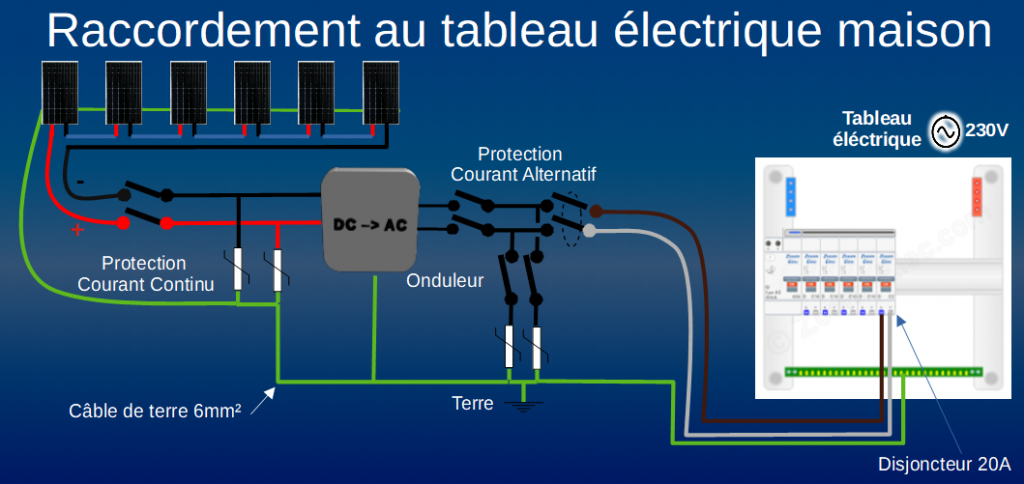

Avant de commencer le câblage, il est essentiel d’établir un schéma explicite en fonction de la configuration de votre installation. Ce schéma doit inclure les emplacements de tous les panneaux, de l’onduleur et des batteries si pertinentes. Assurez-vous également de vérifier la longueur des câbles pour chaque connexion afin d’éviter des pertes d’énergie inutiles.

Installation des panneaux

Les panneaux doivent être installés sur des supports solides et orientés de manière à maximiser l’exposition au soleil. Il est crucial de s’assurer que les panneaux sont correctement sécurisés avant de procéder à tout raccordement.

Raccordement des câbles

Les câbles doivent être raccordés selon le schéma établi. Lorsque vous connectez les câbles, veillez à respecter les polarités pour éviter tout dysfonctionnement du système. Les connecteurs utilisés doivent être de haute qualité et adaptés aux conditions extérieures pour prévenir toute défaillance. Un matériel conforme aux normes sera indispensable à ce stade.

Maintenance et vérification du système

Une fois le système installé, un entretien régulier est essentiel pour garantir sa longévité et son efficacité. Des vérifications fréquentes permettent de détecter d’éventuels problèmes avant qu’ils ne deviennent sérieux. Cela inclut l’inspection des connexions pour éviter les pertes d’énergie, ainsi que le nettoyage des panneaux solaires pour maximiser leur rendement.

Contrôles réguliers

Il est recommandé de programmer des contrôles réguliers de l’installation afin de s’assurer que tout fonctionne correctement. Un entretien préventif peut prolonger la vie de vos équipements et optimiser leur performance. Les contrôles devraient inclure l’état des câbles, des connecteurs, et la performance globale du système.

Surveillance de la production énergétique

Utiliser des outils de surveillance peut vous aider à garder un œil sur la production énergétique de votre système. Ces outils vous permettent de vérifier si le système fonctionne comme prévu et de détecter rapidement des anomalies. Les systèmes modernes proposent même des applications mobiles pour faciliter cette surveillance, vous permettant de suivre la performance de votre installation en temps réel.
