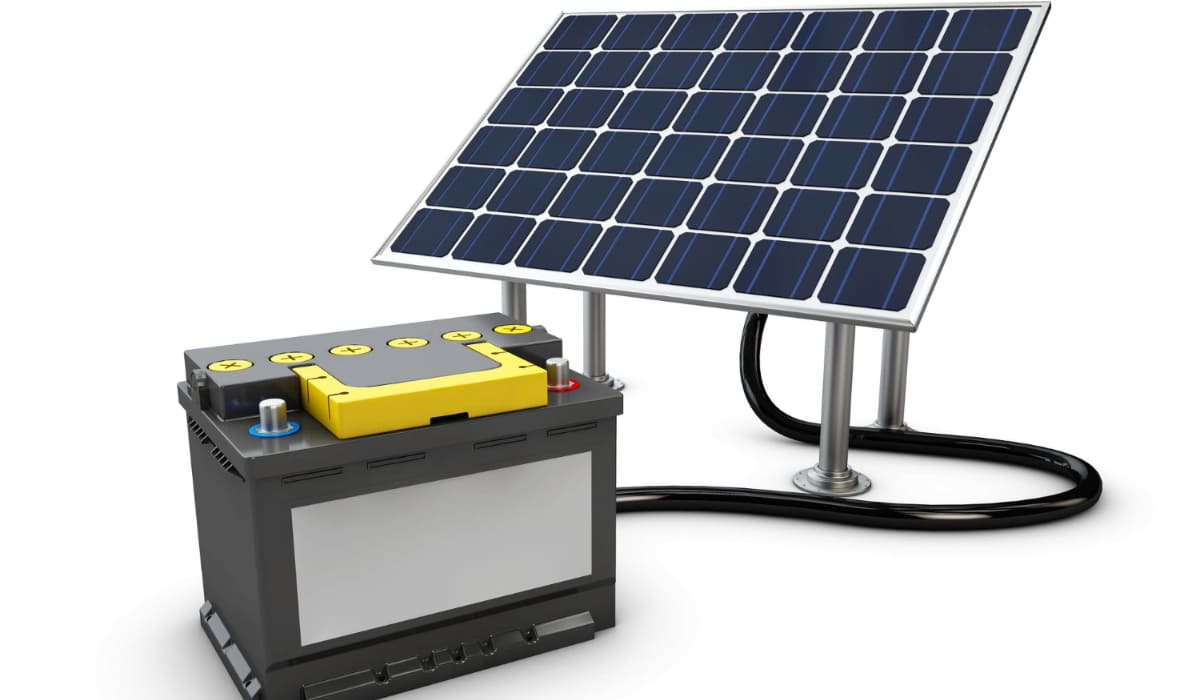

Schéma de branchement d’une installation panneau solaire photovoltaïque

Les installations de panneaux solaires photovoltaïques connaissent un essor considérable face aux enjeux environnementaux actuels. Adapter son habitation à l’énergie solaire permet non seulement de réduire sa facture d’électricité, mais aussi de s’inscrire dans une démarche d’usage de l’énergie verte. Comprendre les aspects techniques, notamment le schéma de branchement qui lie les différents éléments d’un système photovoltaïque, est fondamental pour garantir leur efficacité. Ce guide se concentre sur les divers types de schémas de branchement, leur importance, ainsi que les différentes configurations possibles.

Les fondamentaux des schémas d’installation photovoltaïque

Au centre d’une installation solaire, le schéma de branchement constitue le support visuel de l’architecture technique du système. Il détaille non seulement les connexions essentielles entre les composants, mais aussi l’acheminement de l’énergie depuis les panneaux jusqu’aux appareils électroménagers. Parmi les éléments principaux figurent les panneaux solaires, l’onduleur, le système de stockage, et le câblage associé.

Les composants principaux d’un schéma d’installation

Pour optimiser pleinement un projet, il est crucial de maîtriser l’interaction entre les composants. Un schéma d’installation typique inclut les éléments suivants :

• Panneaux solaires : ils convertissent l’énergie solaire en courant continu (DC).
• Onduleur : cet appareil transforme le courant continu en courant alternatif (AC), rendant l’énergie utilisable pour les appareils électriques.
• Système de stockage : de plus en plus, des batteries sont intégrées pour emmagasiner l’énergie excédentaire produite durant la journée.
• Câblage : il a pour fonction de relier tous les composants et garantir leur fonctionnement optimal.

Les différents types de schémas d’installation photovoltaïque

Il existe plusieurs types de schémas qu’il est essentiel de connaître pour réaliser une installation correcte.

• Schéma de principe : il permet de visualiser le fonctionnement global du système et les connexions essentielles entre chaque élément.
• Schéma de raccordement : spécifiquement axé sur les connexions électriques entre les composants, il aide à éviter les erreurs d’interprétation lors de l’installation.
• Schéma de montage : il détaille la manière dont les panneaux sont physiquement installés sur le toit, en tenant compte des éléments de sécurité.

Chacun de ces schémas joue un rôle crucial dans la réussite de l’installation. En investissant du temps pour concevoir ces plans, les utilisateurs peuvent prévenir des désagréments ultérieurs liés à des erreurs de branchement. En effet, un bon schéma assure une connexion sécurisée, maximisant ainsi la production d’électricité et contribuant à la rentabilité du système.

L’importance d’un schéma d’installation précise

Un schéma bien conçu est primordial pour garantir la fiabilité et l’efficacité d’une installation. En effet, il aide à anticiper les potentiels problèmes techniques dès le départ. Le fait de comprendre comment chaque composant interagit entre eux permet de maximiser non seulement la production d’énergie, mais aussi de réduire le risque d’erreurs qui pourraient entraîner des coûts supplémentaires.

Prévention des erreurs coûteuses

Une installation inadéquate peut avoir des conséquences significatives. Les anomalies de branchement peuvent provoquer des pannes, des surintensités ou même des courts-circuits, rendant l’installation inefficace. En prenant soin d’élaborer des schémas détaillés, les utilisateurs suivants peuvent éviter plusieurs problèmes :

• Problèmes de compatibilité entre composants
• Perte de rendement énergétique
• Frais de maintenance plus élevés
• Pannes électriques non anticipées

Optimisation de la production d’électricité

Un schéma d’installation adapté permet aussi d’optimiser le fonctionnement des panneaux solaires. Par exemple, en choisissant des enchaînements de câbles appropriés, les pertes de courant peuvent être réduites, garantissant un meilleur rendement global.

Les professionnels du secteur recommandent de régulièrement mettre à jour et réévaluer ces schémas afin de tenir compte des nouvelles technologies et des améliorations dans le secteur de l’énergie renouvelable, telles que celles proposées par des entreprises comme SoleilTech et SunPower France.

Choisir entre un raccordement en série ou en parallèle

Le choix du type de raccordement est une étape essentielle lors de la planification de l’installation. La méthode choisie – en série ou en parallèle – peut influencer la performance générale du système en fonction des conditions d’installation.

Raccordement en série

Dans un raccordement en série, les panneaux sont connectés face à face, permettant d’additionner leur tension. Cette méthode est idéale dans des installations de petite taille. Toutefois, bien que pratique, elle présente certaines limitations :

• Une ombre sur un panneau peut réduire considérablement la production d’énergie de l’ensemble.
• Si un panneau est défaillant, toute la chaîne est affectée.

Raccordement en parallèle

À l’inverse, dans un raccordement parallèle, chaque panneau fonctionne indépendamment. Cette méthode présente des avantages, notamment :

• Permet de maintenir une production d’énergie même si certains panneaux rencontrent des problèmes.
• Augmente la fiabilité du système dans son ensemble.

Les systèmes de stockage d’énergie : Utilité et schéma d’installation

Intégrer un système de stockage d’énergie au sein d’une installation photovoltaïque est fondamental pour maximiser l’autoconsommation. Cela permet non seulement d’optimiser la production d’électricité, mais aussi de garantir une disponibilité de l’énergie même en période de faible ensoleillement.

Types de stockage d’énergie

Les batteries au lithium sont couramment utilisées dans les installations photovoltaïques pour leur efficacité supérieure et leur durée de vie. En revanche, d’autres solutions comme les batteries au plomb sont souvent plus économiques, mais moins performantes. Voici un aperçu des différences :

Schéma d’intégration des batteries

Un schéma d’intégration efficace doit produire des indications claires sur le positionnement des batteries par rapport aux panneaux et aux onduleurs. Les protections contre les surcharges et les décharges doivent également être prises en compte. Cela permet de garantir le bon fonctionnement de l’installation et d’assurer la sécurité des utilisateurs, une priorité fondamentale dans les installations avec des composants électriques sensibles.

Normes et réglementations à respecter pour une installation réussie

Concevoir une installation de panneaux solaires n’est pas seulement une question de schémas techniques. Il est également crucial de se conformer aux normes en vigueur. En France, par exemple, la norme NF C 15-100 régule la sécurité électrique des installations. Chaque projet doit respecter des exigences spécifiques, non seulement pour assurer la sécurité, mais aussi pour maximiser l’efficacité.

Documents et autorisations nécessaires

Avant d’initier une installation, plusieurs documents doivent être rassemblés.

• Autorisation d’urbanisme : indispensable pour tous les projets ayant un impact sur le paysage.
• Déclarations CERFA : elles permettent de formaliser la demande d’autorisation à la mairie.
• Plans de situation : fournissent une vue d’ensemble de l’emplacement de l’installation par rapport à son environnement.

Contrôles et vérifications finales

À la fin de l’installation, des contrôles doivent être effectués pour s’assurer de la conformité du système. Cela inclut la vérification des connexions électriques ainsi que le bon fonctionnement de chaque composant dans le schéma. Se rapprocher d’un professionnel pour réaliser une certification de conformité est souvent conseillé pour éviter des désagréments à l’avenir.

En 2025, l’univers de l’énergie continue d’évoluer, poussant les systèmes photovoltaïques à se perfectionner. Les initiatives telles que l’initiative solaire et les offres de produits de Solar Hautes Performances permettent d’accéder à des technologies de pointe qui promettent une optimisation des installations. De cette manière, il devient possible de contribuer activement à une transition énergétique durable, tout en améliorant les performances économiques des installations grâce à des solutions comme celles mises en avant par EcoPanneau.
