Puissance d’une installation photovoltaïque monophasée : tout ce qu’il faut savoir

La transition vers les énergies renouvelables est devenue un enjeu majeur de notre époque, et l’installation de panneaux solaires photovoltaïques est l’un des choix les plus pertinents pour les ménages souhaitant réduire leur empreinte carbone tout en optimisant leur consommation énergétique. Lorsqu’il s’agit de systèmes photovoltaïques, de nombreuses questions se posent quant à la configuration technique, aux limites de puissance et aux règlements. Cet article se penche plus particulièrement sur la puissance d’une installation photovoltaïque monophasée et déchiffre toutes les nuances qui l’entourent.

Limite de Puissance des Panneaux Solaires à 6kWc en Monophasé

Lors de l’installation de panneaux solaires, une des principales préoccupations est de respecter les limites de puissance imposées par la réglementation. En France, la puissance d’injection pour les installations d’électricité en monophasé est strictement limitée à 6 kVA. Cette restriction est cruciale pour maintenir l’équilibre du réseau électrique, car une injection trop importante pourrait générer des déséquilibres et affecter, voire surcharger, les transformateurs locaux.

Il est essentiel de comprendre que la mesure de la puissance d’injection vient de l’onduleur, l’appareil qui convertit le courant continu produit par les panneaux en courant alternatif qui peut être utilisé dans les foyers ou injecté au réseau. Par conséquent, même si vous installez des panneaux capables de produire plus de 6 kW, l’onduleur devra être configuré pour limiter la réinjection à 6 kVA. Cela a une incidence directe sur le dimensionnement de l’installation.

Utilisation d’une Calle des Onduleurs

Le choix de l’onduleur joue un rôle crucial dans la performance d’un système photovoltaïque. Par exemple, un onduleur de marque SMA comme le Sunny Boy 5.0 est capable d’accepter une puissance d’entrée de 7,5 kWc tout en respectant la limite de 5 kVA injectée sur le réseau. Cette capacité à surdimensionner les panneaux par rapport à la puissance de sortie de l’onduleur permet d’optimiser la production solaire, surtout pendant les périodes de faible ensoleillement.

D’autres fabricants, comme Fronius ou Goodwe, proposent également des modèles intégrant des fonctions de réduction dynamique qui garantissent de ne jamais franchir le seuil de 6 kVA. Par exemple, un onduleur Fronius Primo 8.2 peut accepter jusqu’à 8,2 kWc de panneaux solaires, mais il limitera toujours la puissance d’injection à 6 kVA.

Reglementation Française sur la Puissance Maximum en Monophasé

La réglementation en vigueur en France est principalement orchestrée par Enedis, le gestionnaire du réseau de distribution d’électricité. Le cadre légal impose cette limite de 6 kVA pour assurer la sécurité du réseau. Cela indique qu’un flux d’électricité trop important sur une seule phase pourrait causer des pannes de courant ou rendre instable la tension sur le réseau électrique.

Pour le respect de cette norme, il est impératif que les onduleurs soient conformes, c’est-à-dire qu’ils ne doivent pas être en mesure d’injecter une puissance supérieure à cette limite. Bien que la puissance crête des panneaux puisse dépasser cette mesure, le dispositif de conversion doit être ajusté pour garantir la conformité. Cela a engendré de nombreuses réflexions autour des meilleures méthodes pour maximiser l’autoconsommation sans outrepasser cette contrainte.

Meilleures Pratiques à Suivre:

• Installer un onduleur conforme aux normes de 6 kVA.
• Évaluer la production potentielle des panneaux avant l’achat.
• Utiliser un simulateur de consommation pour estimer la puissance nécessaire.
• Consulter des experts pour s’assurer d’un dimensionnement optimal.

Impact sur l’Équilibre du Réseau Électrique

L’une des raisons pour lesquelles cette limitation existe réside dans la nécessité de préserver l’équilibre du réseau électrique. En période de forte production solaire, une injection excessive de courant pourrait causer des surtensions qui affecteraient non seulement l’équipement des producteurs d’énergie, mais également celui des foyers voisins. De plus, une mauvaise gestion des flux électriques pourrait générer des surcharges locales, rendant le réseau vulnérable aux pannes.

Cette question d’équilibre constitue donc un élément essentiel pour les gestionnaires de réseau, qui investissent dans des solutions technologiques afin de stabiliser ces fluctuations. Ainsi, les installations respectant les normes contribuent à un environnement énergétique plus sécuritaire.

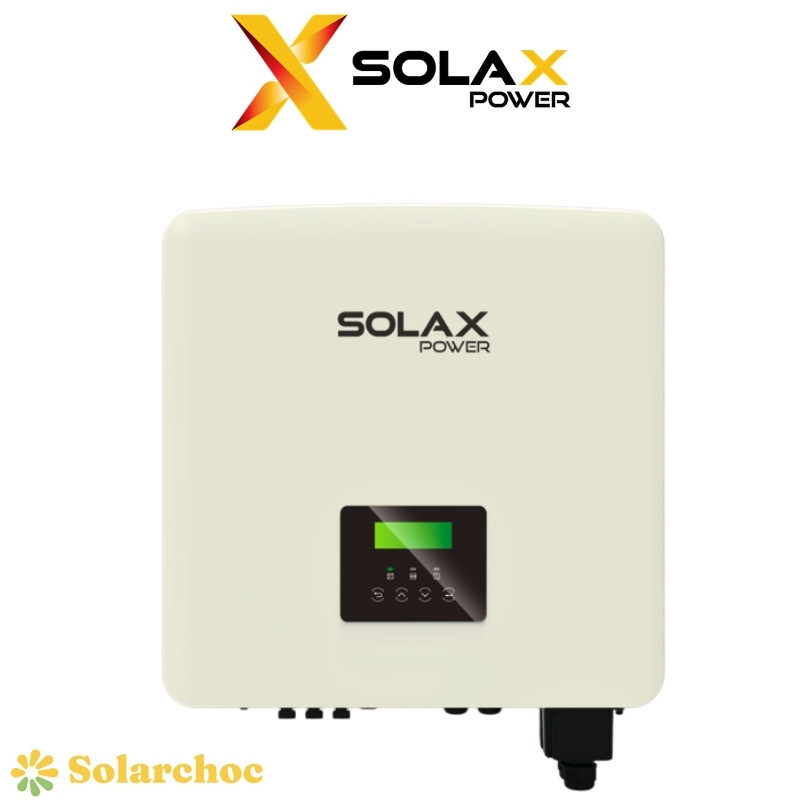

Contraintes Techniques des Onduleurs Monophasés

D’un point de vue technique, les onduleurs monophasés offrent différents niveaux de performance, reposant sur des marques variées telles que Schneider Electric, JinkoSolar, ou encore Trina Solar. Analyser ces options est primordial pour choisir celui qui répondra au mieux aux besoins d’une installation solaire.

Les contraintes techniques des onduleurs sont bien documentées. La puissance de sortie étant limitée, il est essentiel de s’assurer que chaque composant de l’installation soit également conforme pour maximiser l’efficacité. Les modèles d’onduleurs disposent souvent de fonctions spécifiques qui leur permettent de s’adapter à la puissance d’entrée supérieure à la limite réglementaire.

Exemples de Marques et Modèles

Parmi les modèles notables, on trouve :

Dimensionnement Optimal d’une Installation PV Monophasée

Le dimensionnement d’une installation photovoltaïque doit être effectué avec soin, tenant compte non seulement des contraintes réglementaires, mais aussi de la consommation énergétique quotidienne du foyer. Le dimensionnement optimal vise à maximiser l’autoconsommation tout en respectant la limite d’injection à 6 kVA.

Calcul du Ratio DC/AC Pour Maximiser la Production

Le ratio DC/AC, qui représente la puissance crête des panneaux solaires utilisant un onduleur, est un facteur déterminant pour comprendre l’efficacité d’une installation. Il est courant de voir des ratios compris entre 1,1 à 1,4 pour des installations monophasées. Par exemple, utiliser 8,4 kWc de panneaux avec un onduleur de 6 kVA offre un ratio DC/AC de 1,4.

Les avantages de ce dimensionnement incluent :

• Augmenter la production annuelle d’énergie.
• Améliorer les performances en période de faible ensoleillement.
• Compenser les pertes engendrées par le vieillissement des panneaux.

Analyse de la Courbe de Charge du Foyer

Analyser la courbe de charge de la consommation est une autre pratique essentielle lors du dimensionnement. Cela implique d’examiner la consommation énergétique du ménage, les habitudes de consommation, et de les juxtaposer avec les estimations de production solaire. Pour ce faire, des outils avancés de simulation peuvent être employés.

Solutions Pour Franchir la Limite de 6 kVA en Monophasé

Alors qu’il peut sembler restrictif de se retrouver avec une limite de 6 kVA, il existe des solutions qui permettent aux foyers d’optimiser leurs installations électriques tout en respectant la réglementation. Le passage à une installation triphasée est envisagé pour certains, mais il préfère également d’autres systèmes qui respectent cette contrainte tout en ayant une performance améliorée.

Passage en Triphasé : Avantages et Contraintes

Le passage d’une installation monophasée à une installation triphasée permet de bénéficier d’une augmentation significative de la capacité de production, passant à 18 kVA. Voici quelques éléments à considérer :

• Meilleure répartition de la charge sur le réseau.
• Alimentation possible d’équipements triphasés plus puissants.
• Coûts de modification de raccordement.

Cela nécessite également de remplacer certains équipements électriques et d’augmenter l’abonnement électrique, ce qui pourrait entraîner des frais supplémentaires.

Systèmes de Limitation Dynamique de Puissance

Ces systèmes permettent d’ajuster dynamiquement la production de l’onduleur en fonction de la consommation réelle, tout en garantissant le respect de la limite d’injection autorisée. Ce mécanisme permet également d’installer des panneaux dont la capacité nominale est au-dessus de la limite, tout en redirigeant l’excédent de production vers des charges domestiques.

Prise de conscience et adaptation à l’évolution du marché : Il est crucial pour les propriétaires d’installations de rester informés sur les évolutions législatives et techniques qui pourraient influencer les pratiques du secteur.

Cet article apporte une compréhension approfondie des enjeux et considérations lors de l’installation d’un système photovoltaïque monophasé. Qu’il s’agisse de respecter les limitations de puissance ou d’optimiser l’autoconsommation, chaque détail compte pour construire un avenir durable et accessible à tous.
