Plan électrique pour une installation photovoltaïque : guide complet

Avec la montée en puissance des énergies renouvelables, la transformation des toits en centrales électriques grâce à l’énergie solaire est aujourd’hui à la portée de tous. Les projets d’installations photovoltaïques attirent un nombre croissant de professionnels et de particuliers désireux de réduire leur empreinte carbone tout en faisant des économies sur leurs factures d’électricité. La clé de la réussite d’une installation réside dans la compréhension des schémas d’installation et des éléments qui en constituent la base. L’accompagnement par des experts tels que Solarinas ou TotalEnergies s’avère essentiel pour mener à bien ce type de projet.

Comprendre l’importance d’un schéma d’installation solaire

Le schéma d’installation solaire représente un élément fondamental d’un projet photovoltaïque. Ce plan constitue le point de départ pour l’intégration des panneaux solaires et de tous les composants nécessaires à l’optimisation de la production d’électricité. En 2025, à l’ère d’une demande énergétique accrue, il devient indispensable de disposer d’un schéma détaillé et précis pour maximiser la production et garantir la conformité aux normes en vigueur.

La création d’un schéma d’installation nécessite une attention particulière. Le schéma doit non seulement représenter la disposition graphique des équipements, mais aussi détailler le plan de câblage électrique et la disposition exacte des composants. Ces éléments jouent un rôle clé dans l’optimisation de la performance du système et dans la durabilité de l’installation.

Éléments clés d’un schéma d’installation

Lorsque l’on aborde la conception d’un schéma d’installation, certains éléments doivent impérativement être présents :

• Panneaux solaires : ils constituent la source d’énergie, de leur orientation au type de modules (monocristallins ou polycristallins).
• Onduleur : essentiel pour transformer le courant continu produit par les panneaux en courant alternatif utilisable par les appareils domestiques.
• Câblage : un dimensionnement adéquat des câbles est primordial pour assurer la sécurité et la conformité.
• Batteries de stockage : si utilisées, elles nécessitent leur propre schéma d’installation pour maximiser l’efficacité du système.

L’importance de la précision technique

Une installation mal exécutée peut entraîner des conséquences néfastes à la fois sur le plan économique et écologique. Ainsi, un schéma d’installation de qualité permet non seulement de réduire les risques d’erreurs, mais également d’optimiser la production d’électricité et d’assurer la conformité aux réglementations. En France, le respect de la norme NF C 15-100 est une obligation pour garantir une installation pérenne et sécurisée.

Les guides gratuits disponibles en ligne, tels que ceux sur Ekosia, constituent de précieux outils pour renforcer les connaissances sur l’installation photovoltaïque. Une préparation soigneuse et rigoureuse est la clé d’une installation réussie.

Les différents types de panneaux solaires disponibles

Le choix des panneaux solaires joue un rôle crucial dans la rentabilité de l’installation. En 2025, face à une augmentation constante des innovations technologiques, il est essentiel de prendre en compte les diverses options qui se présentent sur le marché, adaptées à différents besoins énergétiques et disponibilités d’espace.

Technologies photovoltaïques

Les panneaux solaires se distinguent principalement en trois grandes catégories, chacune avec ses avantages et inconvénients :

Les choix technologiques doivent être considérés en fonction de l’emplacement de l’installation, ainsi que des besoins énergétiques spécifiques. Par exemple, une habitation familiale pourrait se montrer plus vouée aux panneaux monocristallins pour maximiser le rendement. En parallèle, les nouveaux panneaux hybrides, capables de produire chaleur et électricité, gagnent en popularité, offrant ainsi des installations plus performantes.

Matériaux et équipements nécessaires pour l’installation

L’efficacité d’une installation photovoltaïque repose sur la qualité des composants utilisés. En 2025, diverses marques telles que Photowatt ou TotalEnergies proposent des solutions adaptées pour répondre aux exigences du marché. La sélection des bons matériaux contribue à la durabilité et à la sécurité de l’installation.

Équipements essentiels

Voici les équipements indispensables pour garantir l’efficacité d’une installation :

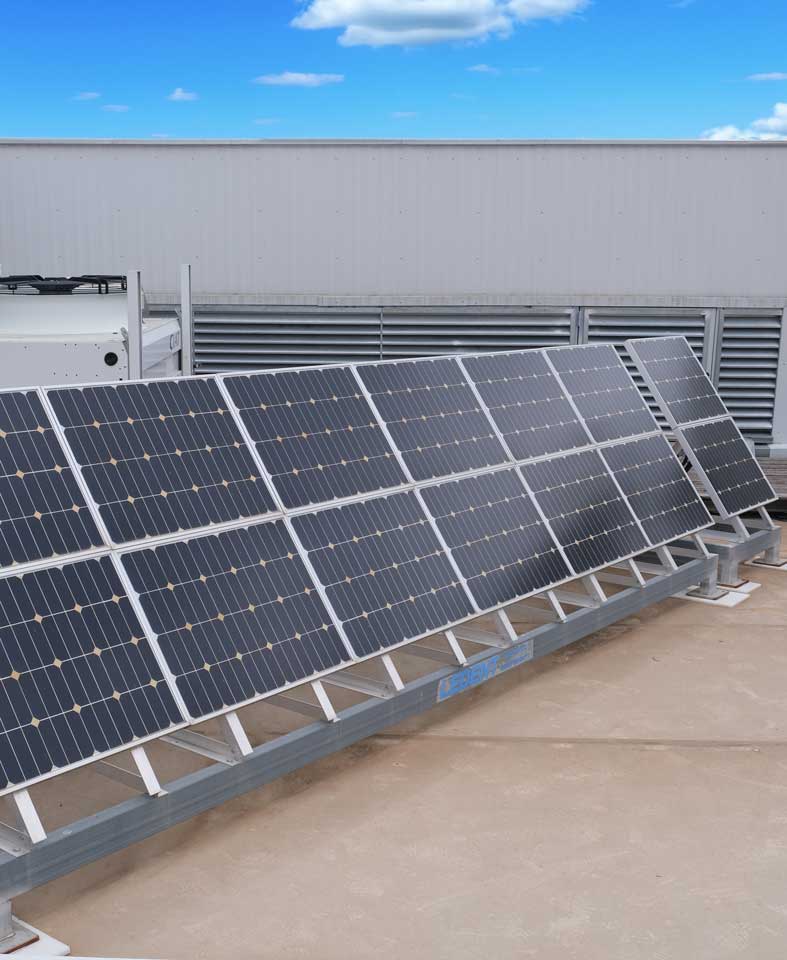

• Systèmes de montage : choix de profilés de fixation en fonction du type de toiture.
• Inverseurs : des marques telles que ENGIE proposent des modèles adaptés pour convertir le courant.
• Câblage et connecteurs : il est crucial d’utiliser des composants normés, comme un câble de terre de 6 mm², pour éviter tout risque électrique.

Les précautions à prendre

Lorsque l’on choisit ces matériaux, il est essentiel de s’assurer de leur conformité aux normes de sécurité. Un câblage mal effectué peut causer des risques potentiels, il est donc recommandé de faire appel à des professionnels qualifiés pour l’installation. Insolar, GreenYellow et d’autres acteurs clés dans le secteur sont d’excellents choix pour obtenir une installation sécurisée.

Étapes de préparation avant l’installation

Avant d’entamer le processus d’installation des panneaux solaires, une préparation rigoureuse est cruciale. En 2025, la transition énergétique exige une attention aux détails pour éviter des erreurs coûteuses.

Évaluation du site

Une évaluation approfondie de l’emplacement est nécessaire pour maximiser l’efficacité de l’installation. Les éléments suivants doivent être pris en compte :

• Orientation et inclinaison du toit : ces facteurs déterminent l’exposition au soleil.
• Ombres potentielles : identifier des éléments pouvant obstruer la lumière comme des bâtiments ou des arbres.
• Capacité de la toiture : vérifier que la structure supporte le poids des panneaux.

Vérifications réglementaires

Avant de commencer, il est important de se renseigner sur les réglementations locales. Selon la situation, des autorisations d’urbanisme pourraient être requises. Un expert du domaine peut s’avérer utile pour naviguer dans les démarches administratives. Il est également judicieux de s’assurer que tous les intervenants possèdent les certifications nécessaires.

Interprétation et utilisation du schéma d’installation

Une fois le schéma d’installation conçu, il est essentiel de maîtriser son interprétation. En 2025, la précision dans l’exécution et l’application des plans conditionne le fonctionnement de votre installation.

Symboles courants et lecture du schéma

Au sein d’un schéma d’installation, différents symboles sont rencontrés, chacun ayant une signification précise :

• Panneau solaire : généralement représenté par un rectangle avec des lignes internes.
• Onduleur : illustré par un symbole électrique spécifique.
• Batterie : souvent représentée par un rectangle avec des symboles de polarité.
• Mise à la terre : symbolisée par un triangle avec une flèche descendante.

Le choix des configurations

La connexion des panneaux peut se faire de différentes manières, chacune ayant ses propres avantages et inconvénients :

Le choix de la configuration doit être réfléchi en fonction des besoins spécifiques et des conditions d’installation. Un schéma clair permet de guider les choix techniques, garantissant ainsi une efficacité maximale.
