Optimiser votre installation de câbles photovoltaïques pour un rendement maximal

Dans l’univers des énergies renouvelables, le choix et l’installation des câbles photovoltaïques jouent un rôle crucial dans les performances des systèmes solaires. Il ne s’agit pas seulement de relier les panneaux aux onduleurs; chaque composant doit être soigneusement considéré pour minimiser les pertes d’énergie et maximiser la production. Ce guide vous aidera à naviguer dans les différents aspects de l’optimisation de votre installation de câbles, en mettant l’accent sur les critères essentiels à prendre en compte pour un fonctionnement optimal.

Améliorer l’efficacité énergétique d’une installation photovoltaïque commence par le câblage. Les câbles de mauvaise qualité, mal dimensionnés ou mal installés sont des sources de pertes considérables. Il est donc impératif d’adopter les bonnes pratiques lors de la sélection et de l’installation des câbles, afin de garantir que chaque watt produit soit efficacement utilisé.

Comprendre l’importance de la longueur et de la section du câble

La longueur des câbles représente un facteur déterminant dans l’efficacité d’une installation photovoltaïque. Des câbles trop longs peuvent entraîner des chutes de tension significatives, affectant directement le rendement de votre système. Limiter la distance entre les panneaux solaires et l’onduleur est donc primordial. Il est idéal de maintenir cette distance à moins de 25 mètres. En effet, au-delà de cette distance, des amplificateurs peuvent être nécessaires pour compenser les pertes d’énergie.

Parallèlement à la longueur, la section du câble est tout aussi cruciale. La détermination de la section adéquate repose sur l’intensité du courant à laquelle le câble sera soumis. Pour des installations résidentielles, une section de 4 mm² à 6 mm² est généralement considérée comme adéquate. En revanche, pour des installations plus importantes, comme les installations commerciales, il peut être nécessaire d’opter pour des sections supérieures, garantissant ainsi une conductivité optimale.

Calculer la section optimale

Pour évaluer la section adéquate de câble à utiliser, il est possible d’appliquer la formule suivante : S = (3,4 x D x I) / (dU x U). Dans cette formule, S représente la section de câble en mm², D est la distance (en mètres) entre les composants, I l’intensité du courant (en ampères), et U la tension. Il est essentiel que la chute de tension (dU) reste inférieure à 5% pour garantir une efficacité maximale. En respectant ces paramètres, vous vous assurez non seulement de la sécurité de votre installation, mais aussi de son bon fonctionnement.

Choisir le bon type de câbles photovoltaïques

Le choix des câbles est une étape essentielle, et plusieurs types se distinguent selon leurs caractéristiques techniques. Les câbles en cuivre multibrin sont souvent privilégiés en raison de leur flexibilité et de leur capacité à minimiser les pertes d’énergie.

Pour le raccordement des panneaux photovoltaïques, les câbles solaires sont généralement fabriqués en cuivre étamé, ce qui offre une excellente durabilité contre les intempéries. Opter pour des câbles de haute qualité améliore la stabilité de l’installation et réduit les risques de surchauffe. En outre, ces câbles doivent être conformes aux normes en vigueur, garantissant une sécurité accrue.

Types de câbles recommandés

Les câbles recommandés pour les installations solaires incluent les modèles H07V-K, H07RN-F, et U1000 R2V. Chaque type présente des avantages spécifiques. Par exemple, le H07V-K est idéal pour une utilisation en intérieur, alors que le H07RN-F supporte mieux les conditions extérieures en étant résistant à l’humidité et aux UV.

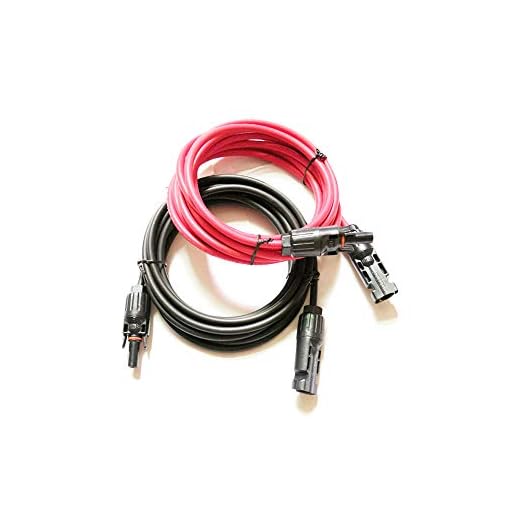

Il est également impératif de toujours vérifier les certifications délivrées par les fabricants pour assurer que les câbles respectent les normes de sécurité nécessaires. Ne négligez pas l’importance des connecteurs, tels que les MC4, qui doivent être résistants et compatibles pour une connexion fiable entre les panneaux solaires et le reste du système.

Les connecteurs : un élément essentiel dans l’installation photovoltaïque

Les connecteurs solaires jouent un rôle crucial dans la fiabilité et l’efficacité du système. Ils permettent de relier les câbles aux panneaux solaires et aux onduleurs, garantissant une transmission optimale de l’électricité produite. Un mauvais choix de connecteurs peut entraîner des pertes importantes d’énergie, mais également poser des risques d’incendie.

Il est préférable d’opter pour des connecteurs MC4, qui sont largement utilisés et appréciés pour leur solidité et leur facilité d’installation. Ces connecteurs sont conçus pour résister à des conditions climatiques difficiles, garantissant ainsi une longévité accrue à votre installation. De plus, ils sont souvent étanches, ce qui empêche l’humidité de s’infiltrer et d’endommager le système électrique.

Assurer la qualité des connexions

Il est essentiel de veiller à la qualité des connexions pour assurer la performance de l’installation. Lorsque vous installez des connecteurs, assurez-vous qu’ils s’enclenchent correctement et fermement. Une connexion mal réalisée peut par exemple entraîner des pertes de tension significatives, compromettant ainsi l’ensemble du système. Un entretien régulier des connexions est également recommandé pour détecter d’éventuelles usures ou défaillances.

Il convient aussi d’éviter d’exposer les connexions à des températures extrêmes, qui pourraient réduire leur durée de vie. Installer des protections contre les intempéries (comme des gouttières ou des caissons) permet de prolonger la durée de vie des connecteurs en conservant des conditions de fonctionnement optimales.

La mise à la terre dans le système photovoltaïque

La mise à la terre est un aspect souvent négligé, mais qui revêt une importance capitale pour la sécurité et l’efficacité de votre installation. Une mise à la terre adéquate permet de prévenir les courts-circuits et les électrocutions, tout en assurant la protection des équipements. Les câbles de terre doivent être choisis soigneusement, avec une section généralement appropriée de 6 mm² ou 16 mm², selon le système.

La mise à la terre doit être réalisée conformément aux normes en vigueur, et il est conseillé de consulter un électricien qualifié pour éviter les erreurs. Chaque installation doit être évaluée individuellement pour déterminer le meilleur emplacement de la mise à la terre, garantissant ainsi un fonctionnement en toute sécurité.

Éléments et accessoires de protection

Des accessoires de protection, tels que des disjoncteurs, sont également recommandés pour sécuriser votre installation photovoltaïque. Ces dispositifs préviendront les surcharges et éviteront d’endommager le système. Leur installation doit être effectuée par un professionnel afin de garantir leur bon fonctionnement.

La température maximale de fonctionnement et les conditions climatiques spécifiques offrent également des indications sur les accessoires à inclure dans votre installation. Assurez-vous que les composants choisis sont adaptés aux conditions environnementales de votre région afin d’optimiser la durabilité et l’efficacité de votre équipement.

Optimiser le processus d’installation

Lorsque vous installez votre système photovoltaïque, il est essentiel de suivre scrupuleusement les recommandations de fabrication concernant l’installation des câbles et des connecteurs. De plus, envisagez de réaliser une évaluation approfondie de l’emplacement avant l’installation pour déterminer la meilleure configuration. Un câblage bien planifié réduit le risque de pannes et optimise les performances.

Privilégiez l’utilisation de câbles de la meilleure qualité possible pour garantir une efficacité maximale et une durabilité à long terme. Bien qu’ils puissent avoir un coût d’acquisition plus élevé, leur intégration peut rapidement se traduire par une meilleure récolte d’énergie solaire. En effet, un bon câblage réduit les pertes et augmente la rentabilité de l’investissement.

Mentions légales et recommandations

Enfin, assurez-vous de respecter les réglementations en vigueur relatives à l’installation photovoltaïque. Chaque région a ses propres normes électriques qu’il convient de suivre pour garantir un fonctionnement optimal. En plus des normes, il existe souvent des subventions et des aides financières que vous pourriez solliciter pour soutenir votre projet d’énergie solaire.

Pour aller plus loin, plusieurs ressources en ligne peuvent vous aider à approfondir vos connaissances sur les spécificités des câbles photovoltaïques. Informez-vous sur les dernières technologies et innovations pour rester à jour dans un domaine en constante évolution.
