Mise à la terre des installations photovoltaïques : tout ce que vous devez savoir

Dans un contexte où l’usage des panneaux solaires se répand de plus en plus, comprendre la mise à la terre de ces installations devient crucial. Elle n’est pas seulement une procédure technique, mais une étape essentielle pour garantir la sécurité et le bon fonctionnement de votre système photovoltaïque. Cet article a pour but de vous offrir un guide complet sur ce sujet, en abordant les notions techniques, les normes à respecter, et les éléments à prendre en compte pour une installation optimale.

Comprendre la mise à la terre, savoir quels éléments doivent y être reliés, et envisager si vous pouvez réaliser cette tâche vous-même sont des questions clés auxquelles nous allons répondre. Que vous soyez un professionnel du secteur ou un particulier désireux de vous lancer dans l’installation de panneaux solaires, ce guide vous fournira des réponses précises et pratiques.

Comprendre la mise à la terre

La mise à la terre est une procédure finale indispensable lors de l’installation d’un système électrique. En matière de panneaux solaires, cette étape joue un rôle fondamental dans la protection contre les risques d’électrocution et d’incendie. Mais qu’est-ce que cela signifie concrètement ?La mise à la terre consiste, en termes simples, à établir un chemin de faible résistance entre le système électrique d’un bâtiment et le sol. Ce chemin permet d’évacuer les courants dangereux vers la terre en cas de défaut d’isolement, prévenant ainsi les accidents graves.

D’un point de vue technique, chaque installation photovoltaïque se doit de respecter des normes spécifiques. Par exemple, la règlementation en France exige que toutes les installations électriques, y compris celles des panneaux solaires, soient mises à la terre conformément à la norme NFC 15-100. De plus, la norme UTE C15 712 régit les installations photovoltaïques, imposant des exigences particulières pour leur mise à la terre.

Objectifs de la mise à la terre

La mise à la terre vise plusieurs objectifs. Tout d’abord, elle garantit une protection contre les électrocutions. En cas de fuite de courant, le système de mise à la terre permet de rediriger ce courant dangereux vers le sol, évitant ainsi de graves accidents. Ensuite, la mise à la terre contribue à protéger les équipements contre les surtensions, notamment les impacts de la foudre. Les panneaux solaires, étant souvent installés dans des endroits exposés, sont particulièrement vulnérables à ce type de phénomène.

Son rôle est également crucial pour assurer la conformité avec les pratiques de sécurité électrique en vigueur, ce qui permet aux utilisateurs d’être en règle vis-à-vis des réglementations locales. En respectant ces règles, vous minimisez le risque de pannes et d’accidents, tout en augmentant la durée de vie de votre installation.

Les éléments à mettre à la terre

Différents composants de votre installation photovoltaïque doivent être correctement reliés à la terre pour assurer un fonctionnement sûr. Commençons par examiner les principaux éléments concernés.

Panneaux solaires et fixations

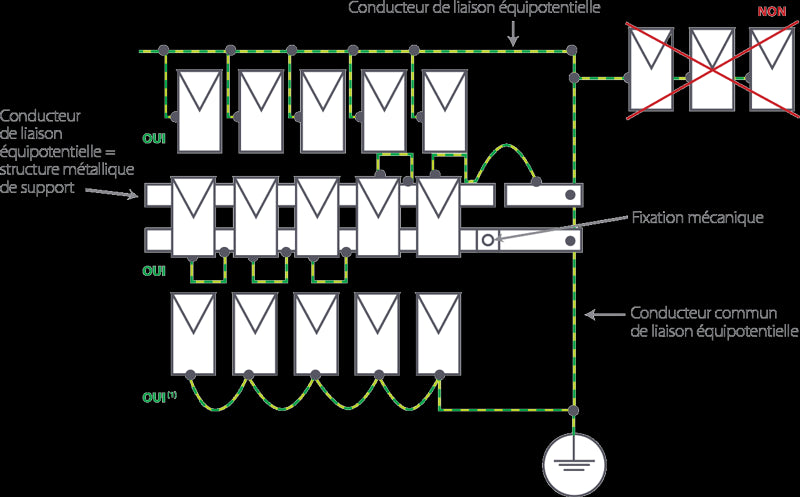

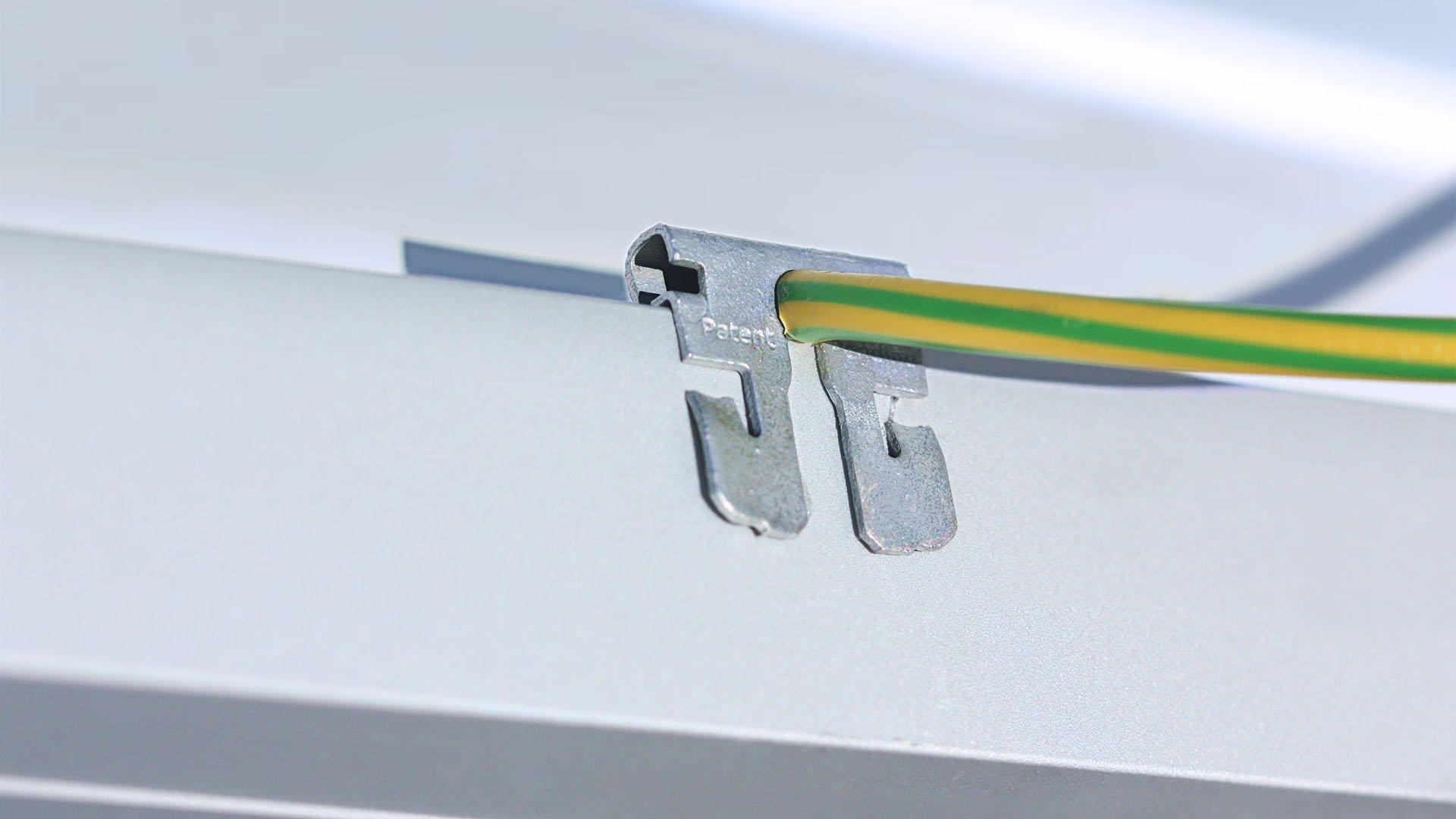

Les panneaux solaires eux-mêmes doivent être mis à la terre, ainsi que les systèmes de fixation qui les maintiennent en place. Selon le type de fixation utilisé, par exemple, si les panneaux sont montés sur des rails, un câble de terre doit être connecté à ces rails. Si des brides de fixation, appelées terragrifs, sont utilisées, ce sont elles qui doivent être raccordées à la terre.

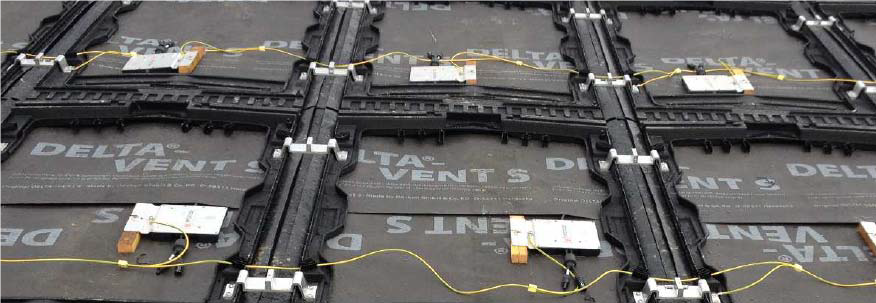

Sur une toiture plate ou en cas d’installation au sol où la structure est en plastique, la mise à la terre peut sembler plus complexe. Toutefois, chaque panneau nécessite toujours un raccordement à la terre, indépendamment de la nature de la structure de support. Ignorer cette étape peut avoir des conséquences désastreuses en cas de problème électrique.

Coffrets AC et DC

Le coffret AC, ou courant alternatif, est situé entre l’onduleur et le tableau électrique EDF, tandis que le coffret DC, ou courant continu, se trouve entre les panneaux solaires et l’onduleur. Chacun de ces coffrets doit également être mis à la terre. Ils comportent généralement un bornier dédié à la mise à terre. Ce bornier permet d’assurer la continuité de votre installation électrique et d’y brancher le fil de cuivre de terre.

Le manque de raccordement de ces coffrets à la terre peut créer des problèmes graves. En cas de surcharge ou de panne, il n’y a pas de chemin sûr pour l’électricité, ce qui pourrait entraîner des dangers d’incendie ou de choc électrique.

Peut-on effectuer soi-même la mise à la terre ?

Une question fréquente est de savoir si l’on peut réaliser soi-même la mise à la terre d’une installation photovoltaïque. La réponse n’est pas simple et dépend de divers facteurs. Généralement, rien n’interdit aux propriétaires de procéder eux-mêmes à ce raccordement, tant que la puissance installée ne dépasse pas 3 kWc.

Cependant, il est fortement conseillé de faire appel à un professionnel du domaine pour cette tâche. Les compétences requises pour manipuler des installations électriques, notamment en matière de sécurité, nécessitent une certaine expertise. De plus, choisir un installateur qualifié RGE (Reconnu Garant de l’Environnement) est souvent une condition préalable pour prétendre à des subventions ou aides de l’État.

Les avantages de faire appel à un professionnel

Engager un professionnel pour effectuer la mise à terre présente de nombreux avantages. D’abord, il sera capable de garantir que toutes les normes en vigueur sont respectées, réduisant ainsi les risques d’accidents. Par ailleurs, un expert peut vous donner des conseils personnalisés sur le choix et l’installation de vos panneaux, maximisant ainsi leur efficacité énergétique.

De plus, un installateur qualifié pourra intervenir rapidement en cas de problème et assurer un suivi de l’installation. Cela contribue à la tranquillité d’esprit des propriétaires et assure une meilleure protection à long terme de l’investissement réalisé.

Récapitulatif et recommandations finales

Réussir la mise à la terre de votre installation photovoltaïque est un impact direct sur la sécurité et la pérennité de votre système. En respectant les normes, en s’assurant que chaque élément est correctement raccordé, et en prévoyant de faire appel à des professionnels si nécessaire, vous maximisez la performance de votre installation tout en garantissant votre sécurité. N’hésitez pas à consulter des experts ou à vous renseigner davantage si vous avez des questions spécifiques sur votre installation.
