Mise à la terre : guide essentiel pour l’installation photovoltaïque autonome

La mise à la terre est un aspect crucial lors de l’installation de systèmes photovoltaïques autonomes. Ce guide pratique a été conçu pour vous aider à comprendre l’importance de la mise à la terre, les étapes nécessaires pour la mettre en œuvre correctement, et les meilleures pratiques à adopter. Que vous soyez un particulier souhaitant investir dans l’énergie solaire ou un professionnel de l’installation, ce guide vous fournira les connaissances essentielles pour réussir votre projet.

Au fil des ans, l’énergie solaire a gagné en popularité pour ses avantages environnementaux et économiques. Cependant, une installation sûre et conforme aux normes est indispensable pour tirer pleinement parti de ces bénéfices. La mise à la terre, souvent négligée, joue un rôle déterminant pour assurer la sécurité générale de votre installation. Elle permet non seulement de protéger vos équipements, mais aussi de garantir la sécurité des personnes susceptibles d’entrer en contact avec le système.

Qu’est-ce que la mise à la terre ?

La mise à la terre, également connue sous le nom de liaison équipotentielle, constitue l’un des éléments fondamentaux des installations électriques. Elle implique le raccordement des installations à un conducteur de terre, généralement un piquet ou une tige en métal enfoncée dans le sol. Ce câble, souvent de couleur jaune et verte, est essentiel pour diriger un courant d’éventuelles fuites vers le sol, minimisant ainsi les risques d’électrocution.

conformément aux normes NF C 15-100 et UTE C15 712 spécifique aux installations photovoltaïques, il est impératif de mettre en place un système de mise à la terre adéquat afin d’assurer une protection optimale envers les utilisateurs et d’éviter des dysfonctionnements d’équipements. Chaque élément du système photovoltaïque, des panneaux à l’onduleur, doit être correctement relié à la terre pour garantir un fonctionnement en toute sécurité.

Importance de la mise à la terre dans les installations photovoltaïques

La mise à la terre est cruciale pour plusieurs raisons. Tout d’abord, elle protège les appareils électriques de votre installation. En cas de surtension ou de court-circuit, le courant est dirigé vers la terre, évitant ainsi d’endommager l’onduleur ou les panneaux solaires. De plus, elle joue un rôle essentiel dans la protection des personnes.

En effet, en cas de défaillance du système, une personne peut être exposée à des tensions dangereuses. La mise à la terre réduit ces risques, garantissant que les personnes qui pourraient entrer accidentellement en contact avec les composants de l’installation ne soient pas électrocutées. Il s’agit donc d’un élément fondamental pour assurer la sécurité de l’ensemble du système photovoltaïque.

Équipements concernés par la mise à la terre

Lors de l’installation d’un système photovoltaïque, plusieurs équipements doivent être mis à la terre. Cela inclut les panneaux photovoltaïques, les structures de fixation, les onduleurs, ainsi que les coffrets de protection AC et DC. Chacun de ces éléments joue un rôle crucial dans l’efficacité et la sécurité de l’ensemble du système.

Les panneaux photovoltaïques, par exemple, doivent être reliés à la terre pour prévenir tout risque lié à des décharges électriques. Les structures de fixation en métal qui supportent les panneaux doivent également être mises à la terre correctement pour assurer une liaison efficace. Les onduleurs, qu’ils soient centralisés ou à micro-onduleurs, doivent également avoir une connexion à la terre pour garantir leur protection et leur bon fonctionnement.

Mise à la terre des panneaux solaires

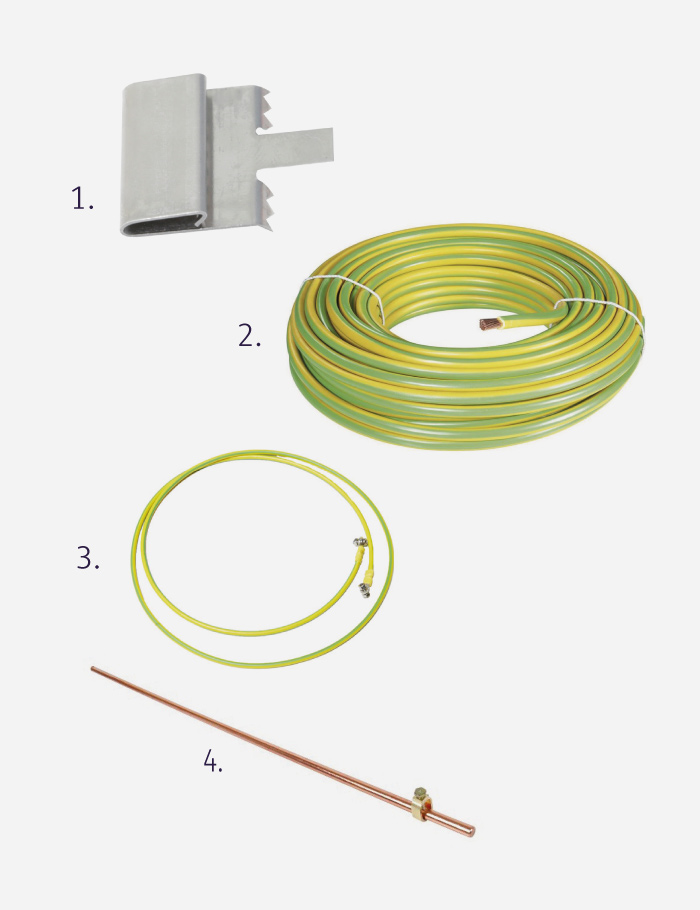

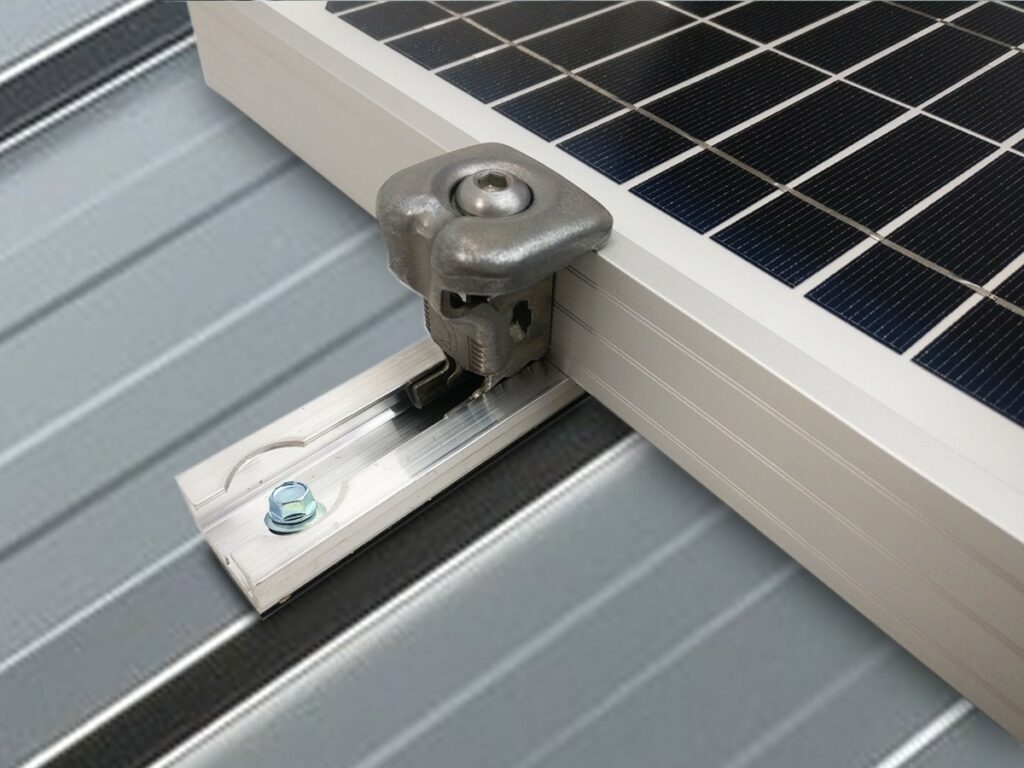

Pour mettre à la terre les panneaux solaires, différentes solutions peuvent être mises en œuvre. Si vous utilisez des rails métalliques de fixation, il est souvent possible de relier directement ces rails à la terre. Dans ce cas, un câble de mise à la terre d’une section minimale de 6mm² doit être connecté au rail. L’utilisation de dispositifs de mise à la terre comme des clip de mise à la terre peut également être envisagée pour optimiser votre installation.

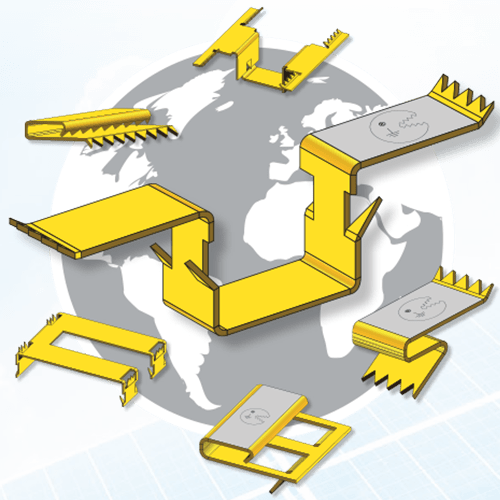

Si vous utilisez des supports en plastique, il est impératif de mettre chaque panneau à la terre individuellement. Cela peut être réalisé en utilisant des clips de mise à la terre spécifiques aux cadres des panneaux solaires. Ce système garantit que même en cas de défaillance, le risque d’électrocution est considérablement réduit.

Étapes pour mettre en œuvre la mise à la terre

Pour garantir une mise à la terre efficace de votre installation photovoltaïque, il est essentiel de suivre quelques étapes stratégiques.

1. Évaluer les besoins de mise à la terre : Avant de procéder à l’installation, réalisez une évaluation pour déterminer quel équipement nécessite une mise à la terre.
2. Installer le piquet de terre : Le conducteur de terre doit être enfoncé dans le sol à une profondeur suffisante pour garantir une connexion efficace.
3. Raccorder chaque élément : Assurez-vous que tous les composants, y compris les panneaux, onduleurs et coffrets de protection, sont correctement reliés au piquet de terre.
4. Vérifier la connexion : Une fois la mise à terre achevée, il est crucial de tester chaque connexion afin de garantir son efficacité.
5. Suivre les normes en vigueur : Assurez-vous que toutes les installations respectent les normes de sécurité, telles que NF C 15-100, pour éviter toute défaillance.

Test et validation de la mise à la terre

Après avoir mis en œuvre la mise à la terre, effectuer un test est indispensable pour valider son efficacité. Cela implique de mesurer la résistance à la terre afin de s’assurer qu’elle est suffisamment basse pour garantir une bonne conduction du courant en cas de défaut. Vous pouvez utiliser un appareil de testeur de terre qui vous donnera une indication précise de la qualité de votre installation.

Il est important de documenter les résultats de ces tests pour maintenir un registre des performances de votre installation. Vérifiez régulièrement ces connexions et n’hésitez pas à faire appel à des professionnels pour garantir un suivi de qualité, surtout si des travaux de maintenance ont été réalisés sur votre installation.

Les erreurs fréquentes en matière de mise à la terre

Il existe plusieurs erreurs courantes que les installateurs peuvent commettre lors de la mise à la terre des systèmes photovoltaïques. L’une des plus fréquentes est de négliger de relier tous les équipements importants. Assurez-vous que tous les composants, qu’ils soient à courant continu ou alternatif, sont correctement mis à la terre pour garantir la sécurité.

Une autre erreur est de sous-estimer la qualité des câbles utilisés pour la mise à terre. Des câbles de moins de 6mm² ou de faible qualité peuvent entraîner une résistance excessive, rendant votre système non conforme. En outre, le choix de l’emplacement du piquet de terre est crucial pour assurer une connexion efficace au sol.

Solutions pour éviter les erreurs

Pour éviter ces erreurs, il est recommandé de bien se former sur les spécificités de la mise à la terre des installations photovoltaïques. Assurez-vous également de faire appel à des professionnels disposant de l’expérience nécessaire pour garantir une installation conforme aux normes en vigueur.

Utiliser des équipements de qualité, comme des câbles de mise à la terre robustes, est essentiel pour assurer la durabilité et la sécurité de votre installation. Inspectez régulièrement votre système pour garantir que toutes les liaisons sont intactes et fonctionnelles. La prévention reste la clé pour éviter des complications futures.

Conclusion du guide de mise à la terre

Assurer un bon système de mise à la terre dans votre installation photovoltaïque est indispensable pour garantir la sécurité et l’efficacité de votre système. Suivez les étapes décrites, testez régulièrement vos installations et restez vigilant face aux erreurs potentielles. En prenant soin de ces éléments, vous pourrez profiter pleinement des avantages de l’énergie solaire tout en intervenant de manière responsable.
