Mise à la terre d’une installation photovoltaïque
La mise à la terre est un aspect crucial dans la sécurité et le bon fonctionnement d’une installation photovoltaïque. Ce processus permet d’évacuer les courants indésirables et de prévenir les risques d’électrocution, tout en prolongeant la durée de vie des équipements solaires. Dans cet article, nous explorerons l’importance de la mise à la terre, les méthodes disponibles, ainsi que les obligations légales en France.
Importance de la mise à la terre dans une installation photovoltaïque
Une installation photovoltaïque, qu’elle soit en toiture ou au sol, doit obligatoirement être mise à la terre pour garantir la sécurité des utilisateurs. En effet, le courant électrique peut être dangereux s’il n’est pas correctement dirigé. La mise à la terre permet d’éviter les accidents en permettant à l’électricité de s’échapper vers le sol en cas de problème. Cela réduit également les risques de surtensions, ce qui peut être causé par des orages ou d’autres événements environnementaux.
Les normes à respecter
Les normes NF C 15-100 et UTE C 15-712-1 sont essentielles pour garantir la sécurité de l’installation. Elles définissent les conditions de mise à la terre des systèmes photovoltaïques, que ce soit pour une installation à réseau ou isolée. Le non-respect de ces normes peut entraîner des conséquences graves, tant sur le plan de la sécurité que sur celui de la performance des panneaux.
Les différentes solutions de mise à la terre
Il existe plusieurs méthodes pour mettre à la terre une installation photovoltaïque. Le choix de la méthode dépend principalement de la structure de fixation et de l’environnement dans lequel l’installation est réalisée. Voici quelques techniques courantes :

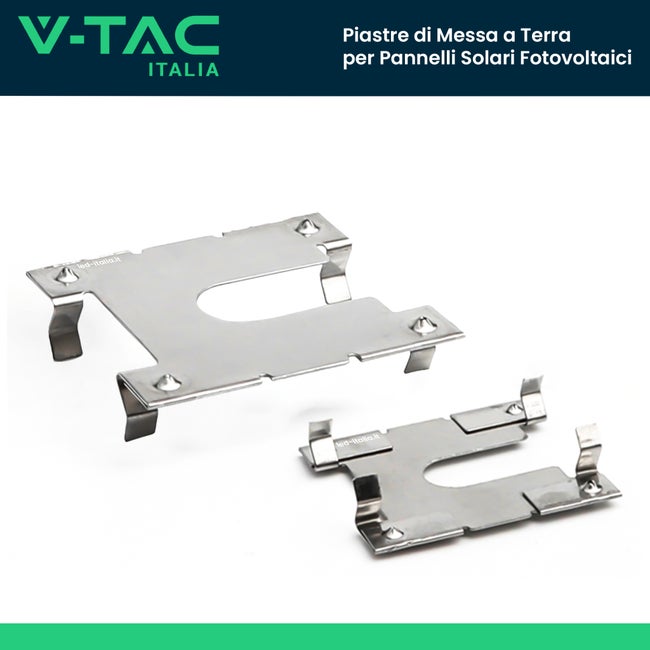

Mise à la terre directe via la structure de fixation
Dans ce cas, la structure de montage des panneaux solaires est conçue pour être mise à la terre directement. Cela signifie qu’il n’est pas nécessaire d’ajouter des câbles supplémentaires pour le raccordement à la terre. Cette méthode est souvent la plus simple, car elle réduit le nombre de composants nécessaires à l’installation.

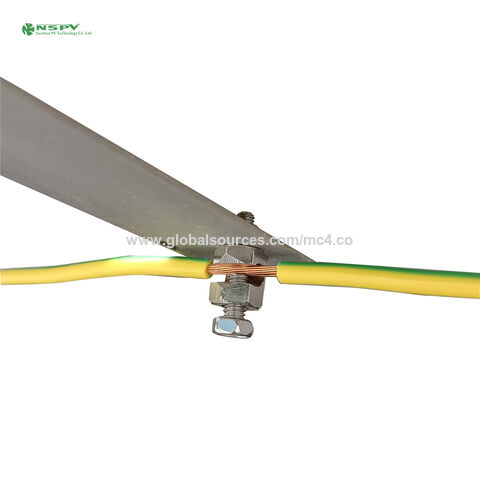

Utilisation d’un conducteur de mise à la terre
Dans certains cas, il est nécessaire d’utiliser un conducteur spécifique pour la mise à la terre. Ce conducteur, généralement de couleur verte et jaune, doit avoir une section adéquate pour supporter les courants en cas de problème. La norme préconise une section minimale de 6mm² pour assurer une protection optimale.
Procédure de mise à la terre
Pour réaliser une mise à la terre correcte, il est essentiel de suivre certaines étapes précises. Voici une procédure typique :
Étape 1: Planification
Avant d’entreprendre une installation, il est crucial de planifier le système de mise à la terre. Cela inclut la détermination des points de connexion et l’évaluation des besoins spécifiques de l’installation. Les spécifications doivent être vérifiées pour correspondre aux exigences légales et techniques.
Étape 2: Installation des conducteurs
Une fois la planification terminée, la pose des conducteurs peut commencer. Il est important de veiller à ce que les connexions soient sécurisées et que les conducteurs soient protégés contre les dommages éventuels. Cela implique également de vérifier régulièrement les connexions pour garantir leur intégrité.
Étape 3: Test et vérification
Après l’installation, des tests doivent être effectués pour s’assurer que la mise à la terre fonctionne correctement. Cela comprends des vérifications de continuité et des mesures de résistance. Des professionnels qualifiés devraient effectuer ces tests pour garantir leur précision.
Obligations légales et normes de sécurité
Être en conformité avec la législation est primordial. En France, la mise à la terre des installations photovoltaïques est régie par plusieurs textes de loi et normes. Les ménages et les entreprises qui installent des panneaux solaires doivent s’assurer qu’ils respectent toutes les réglementations en matière de sécurité.
Normes à respecter
Outre les normes NF C 15-100, d’autres textes peuvent s’appliquer selon le type d’installation envisagée. La réglementation évolue constamment, il est donc recommandé de consulter les mises à jour régulières pour rester informé.
Responsabilités de l’installateur
Les installateurs doivent garantir que leur travail respecte les normes en vigueur. Cela inclut non seulement la mise à la terre, mais également tous les aspects de l’installation des panneaux. Un installateur certifié devra fournir des preuves de conformité à toutes les réglementations.
Conclusion sur la mise à la terre photovoltaïque
En résumé, la mise à la terre des installations photovoltaïques est non seulement une obligation légale, mais aussi un facteur essentiel pour garantir la sécurité et la durabilité de votre système. Il est fortement recommandé de faire appel à des professionnels qualifiés pour s’assurer que toutes les étapes sont respectées, garantissant ainsi une installation safe et efficace.
Ressources supplémentaires
Pour approfondir vos connaissances, voici quelques ressources utiles :
Ces références vous fourniront des informations détaillées, des guides pratiques ainsi que des vidéos explicatives pour mieux comprendre l’importance de ce processus essentiel dans vos installations solaires.
Bibliographie
Voici quelques ouvrages et articles qui pourraient vous intéresser pour compléter votre savoir sur la mise à la terre :
Ces ressources vous aideront à mieux appréhender les enjeux environnementaux et technologiques liés à l’énergie solaire et à la mise à terre.
