Mise à la terre installation photovoltaïque

La mise à la terre d’une installation photovoltaïque est un sujet crucial pour garantir la sécurité et la performance de votre système. En effet, cette étape permet non seulement de protéger les équipements, mais aussi de prévenir les risques électriques. Les statistiques montrent que des milliers d’incidents pourraient être évités grâce à une mise à la terre correctement effectuée. Il est donc essentiel de comprendre les enjeux et les étapes clés de cette procédure pour tirer pleinement parti de votre installation solaire.

Ce guide complet vous accompagnera à travers les différentes notions de la mise à la terre, son importance et les méthodes pour l’installer correctement. Qu’il s’agisse de l’installation de panneaux solaires sur votre toit ou d’un système en autoconsommation, connaître cet aspect technique est, sans aucun doute, indispensable.

Comprendre la mise à la terre

Pour cerner l’importance de la mise à la terre, il est fondamental de bien saisir ce dont il s’agit. La mise à la terre consiste à établir une connexion électrique entre les équipements d’une installation (ici, les panneaux solaires) et le sol. Cela permet de rediriger les charges électriques indésirables, telles que celles causées par des surtensions. Ces phénomènes peuvent survenir en cas d’orage, par exemple, et peuvent provoquer des dommages significatifs aux installations électriques.

Fonction de protection

La fonction principale de la mise à la terre est la protection. En cas de court-circuit ou de surtension, le courant excédentaire est dérivé vers le sol. Ce processus empêche des dommages aussi bien aux équipements qu’aux personnes. Pour ce faire, on utilise des câbles spécifiques, généralement de couleur vert-jaune, et d’une section minimale de 6 mm². Il est essentiel que chaque partie de votre installation, depuis le onduleur jusqu’aux panneaux, soit directement connectée au système de mise à la terre.

Normes et réglementations

Il existe des normes spécifiques à respecter lors de l’installation de la mise à terre. En France, les normes NF C 15-100 et UTE C 15-712-1 se rapportent directement à l’installation électrique des systèmes photovoltaïques. Cela comprend des critères précis que chaque installateur doit suivre pour assurer la sécurité de l’installation.

Les étapes de mise à la terre

Lors de l’installation d’une centrale photovoltaïque, il est essentiel de suivre plusieurs étapes pour assurer une mise à la terre efficace. Ces étapes permettent de garantir la longévité et la sécurité de votre installation. Voici les principales étapes à suivre :

1. Choisir le bon emplacement

Pour la mise à la terre, le choix de l’emplacement est déterminant. Il faut sélectionner un endroit où le sol est suffisamment conducteur et qui n’est pas trop humide, afin d’éviter toute corrosion des éléments connectés. L’utilisation d’un piquet de terre, enfoncé dans le sol, est souvent recommandée.

2. Installer le piquet de terre

Le piquet de terre doit être enfoncé d’au moins 2,5 mètres dans le sol. Plus le piquet est enfoncé profondément, mieux c’est, car cela augmente la surface de contact entre le conducteur et le sol, ce qui améliore la dissipation des charges électriques. Il doit également être en métal, tel que le cuivre ou l’acier galvanisé, et ne doit pas être corrodé.

3. Connecter les équipements

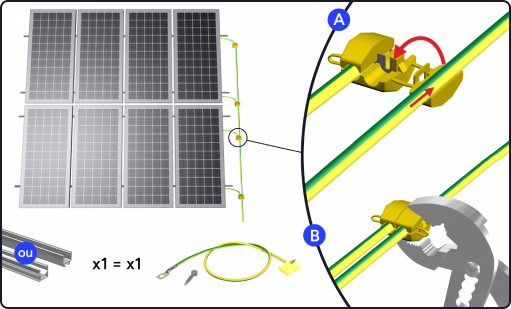

Chaque composant de l’installation doit être relié au fil de mise à la terre. Cela inclut les panneaux solaires, l’onduleur, les batteries (le cas échéant), ainsi que le coffret de protection. Pour établir une bonne connexion, il est conseillé de réaliser des soudures de qualité ou d’utiliser des connecteurs adaptés.

Les avantages d’une bonne mise à la terre

La mise à la terre n’est pas seulement une obligation réglementaire. C’est également un facteur qui contribue significativement à l’efficacité de votre installation. Voici quelques bénéfices clés :

Protection des équipements

En redirigeant les surtensions vers le sol, vous protégez vos panneaux photovoltaïques et leur électronique associée. Cela peut réduire le risque de pannes qui entraîneraient des coûts d’entretien élevés. Plus votre installation est protégée, moins elle subit de dommages.

Optimisation de la performance

Une bonne mise à la terre peut également contribuer à l’optimisation de la performance de votre installation photovoltaïque. Les fluctuations de tension sont réduites, ce qui favorise des conditions de fonctionnement plus stables, conduisant ainsi à une meilleure production d’énergie.

Avantages environnementaux

La mise à la terre joue un rôle clé dans la durabilité des installations solaires. En protégeant les équipements des surtensions, vous prolongez leur durée de vie, ce qui contribue à réduire l’empreinte carbone liée à leur fabrication et leur installation.

Les risques d’une mauvaise mise à la terre

Une mise à la terre déficiente peut avoir des conséquences graves sur la sécurité et le fonctionnement de votre installation solaire. Les risques incluent :

Incendies

Une installation mal mise à la terre peut entraîner une surcharge électrique, augmentant ainsi le risque d’incendie. Les situations d’urgence provoquées par des courts-circuits peuvent causer des destructions considérables.

Chocs électriques

Les utilisateurs et les techniciens sont exposés à des risques de chocs électriques, ce qui constitue un danger majeur. Il est donc impératif d’assurer une mise à la terre adéquate de tous les équipements, pour protéger l’ensemble des utilisateurs.

Perte de garantie

Un autre aspect important à considérer est que de nombreux fabricants annulent la garantie de leurs produits en cas de non-respect des normes de mise à la terre. Cela peut entraîner des coûts supplémentaires en cas de panne des équipements.

Étapes pour vérifier la mise à la terre de votre installation

Avoir une mise à la terre efficace n’est pas suffisant. Il est également essentiel de vérifier régulièrement son efficacité. Voici quelques étapes pour vous aider :

1. Inspection visuelle

Réalisez des inspections visuelles régulières pour vérifier l’intégrité des connexions et des câbles. S’il y a des signes de corrosion ou d’usure, il faudra remplacer les pièces concernées.

2. Mesure de la résistance de mise à la terre

Utilisez un appareil de mesure de la résistance de terre pour vérifier l’efficacité du système. La résistance doit être inférieure à 10 ohms. En cas de mesure plus élevée, il sera nécessaire de revoir le système de mise à la terre.

3. Consultation d’un professionnel

N’hésitez pas à faire appel à un professionnel pour une évaluation complète de votre installation. Cela peut vous aider à identifier des points faibles et à garantir que tout fonctionne correctement.
