Calculer l’installation photovoltaïque pour un site isolé

La quête de l’autonomie énergétique devient de plus en plus importante pour les particuliers souhaitant s’éloigner du réseau électrique classique. En effet, avoir une installation photovoltaïque dans un site isolé permet non seulement de produire sa propre électricité, mais aussi de réaliser des économies sur le long terme. Ce processus est cependant complexe et nécessite de se poser les bonnes questions pour dimensionner efficacement son installation. Le dimensionnement des panneaux solaires, des batteries, du régulateur de charge et du convertisseur de tension doit être effectué avec précision afin d’assurer un approvisionnement énergétique ininterrompu. Cet article se penche sur les étapes essentielles à suivre pour réussir cette installation.

Définir la puissance instantanée maximale de consommation

Le premier pas vers une installation réussie est de définir la puissance instantanée maximale que vous comptez consommer. Cela implique de lister tous les appareils qui seront alimentés par l’installation. La puissance instantanée maximale correspond alors à la somme des puissances de ces appareils lorsque tous sont utilisés simultanément. Cette étape est cruciale pour déterminer les besoins de l’installation en énergie.

Évaluation des appareils

Pour procéder à cette évaluation, commencez par une liste des appareils que vous souhaitez intégrer : réfrigérateur, lumière, ordinateurs, etc. Pour chaque équipement, notez sa puissance en watts (W) ainsi que la durée d’utilisation quotidienne. Par exemple, un réfrigérateur de 200W utilisé en continu aura une consommation différente d’une lampe de 10W utilisée seulement 5 heures par jour. Compter la puissance cumulée permet de définir un seuil à ne pas dépasser lors de la conception de l’installation.

Exemples concrets

Pour mieux illustrer cela, imaginez que vous voulez faire fonctionner un petit chalet avec les appareils suivants : un réfrigérateur de 200W, des lampes totalisant 150W, et un téléviseur de 100W. Si vous utilisez ces appareils en même temps, vous atteignez une puissance instantanée de 450W. Cela signifie que vous devez dimensionner votre installation pour au moins cette puissance, en tenant compte d’une marge de sécurité pour éviter les surcharges.

Définir la tension de la batterie

Une fois que vous avez déterminé votre puissance maximale, la prochaine étape est de définir la tension de la batterie ou du parc de batteries. Les règles de base dictent : si la puissance maximale est inférieure à 400W, vous choisirez une tension de batterie de 12V ; pour des puissances entre 400W et 1500W, la tension sera de 24V ; au-dessus de 1500W, optez pour du 48V. Cette décision doit aussi tenir compte de la configuration de votre système et des habitudes d’usage.

Cohérence avec la puissance

Il est vital que la tension de vos batteries soit compatible avec la puissance de vos panneaux solaires. Si vous prévoyez une installation de 600W de panneaux, il vaut mieux opter pour un parc de batteries en 24V pour respecter les compatibilités techniques et garantir la sécurité de votre installation.

Déterminer la consommation journalière

La consommation journalière est un aspect clé à considérer pour dimensionner votre installation photovoltaïque. Elle est exprimée en Wh/j. Pour la calculer, il suffit de lister vos appareils et d’indiquer combien d’heures par jour chacun sera utilisé. C’est alors une simple multiplication de la puissance de chaque appareil par le nombre d’heures d’utilisation : par exemple, une radio de 5W utilisée pendant 5 heures par jour consomme 25Wh/j.

Évaluation des besoins

Pour établir une évaluation précise, vous devez compiler toutes les données en un tableau. Un exemple pourrait être : une lampe de 10W utilisée 3h/j représente 30Wh/j, un ordinateur de 60W utilisé 4h/j équivaut à 240Wh/j. Additionner ces valeurs vous donnera votre consommation totale journalière. En tenant compte de cette consommation, vous serez en mesure de choisir la capacité de vos batteries.

Définir le coefficient de rendement global de l’installation

Toute installation photovoltaïque va subir des pertes d’énergie à chaque étape du processus, qu’il s’agisse de pertes dues aux câbles (effet Joule) ou autres éléments du système. Par conséquent, le coefficient de rendement global (k) doit être pris en fait. Ce coefficient est obtenu par la formule : k = Énergie électrique restituée / Énergie électrique reçue. Généralement, il est estimé à environ 0.9 pour les panneaux solaires.

Ajustement selon l’application

Le rendement de votre installation doit également prendre en compte l’orientation et l’inclinaison des panneaux. Un coefficient généralement admis pour l’ensemble de l’installation solaire se situe entre 0.55 et 0.65, ce qui signifie que seulement entre 55% et 65% de l’énergie reçue sera effectivement utilisée. Ainsi, il est important d’intégrer ce facteur lors de vos calculs pour éviter de sous-estimer vos besoins en énergie.

Déterminer l’énergie électrique à produire chaque jour

Pour atteindre votre consommation journalière, vous devez déterminer l’énergie électrique à produire chaque jour. En tenant compte des pertes de rendement, la formule se base sur votre consommation journalière (Ec) et le coefficient de rendement global (k) de l’installation. L’évaluation est alors relativement simple : l’énergie à produire chaque jour = Ec / k.

Exemples de calcul

Si votre consommation journalière est de 1 700Wh/j et que votre coefficient de rendement est estimé à 0.65, l’énergie à produire chaque jour se calculerait comme suit :

Ep = 1 700 / 0.65 = 2 615Wh/j. Cette valeur vous permettra de bien adapter la quantité de panneaux que vous allez installer et d’ajuster votre système de batteries.

Définir la puissance totale des panneaux solaires à installer

La puissance totale des panneaux solaires doit être déterminée par rapport à l’évaluation de l’énergie produite qui a été faite précédemment. L’analyse de l’ensoleillement moyen journalier (Hi) dans votre localité est essentielle, car elle dépend de l’orientation, de l’inclinaison des panneaux et d’autres facteurs environnementaux. En utilisant des outils comme le logiciel PVGIS pour le calcul des irradiations solaires peut aider grandement.

Calcul de puissance nécessaire

Supposons que vous avez trouvé que le Hi est de 5H/j (selon les données saisonnières de votre région). Vous pouvez alors calculer la puissance nominale requise avec la formule : Pc (Wc) = Ep / Hi. Si Ep est de 2 615Wh/j et Hi de 5H/j, alors :

Pc = 2 615 / 5 = 523Wc. Cela signifie qu’il vous faudrait installer une puissance minimum d’environ 523W. Arrondissez au besoin, par exemple avec deux panneaux de 300W chacun pour avoir 600W.

Comment choisir la(les) batterie(s) ?

Le choix des batteries est un autre pilier essentiel de votre installation. Pour dimensionner vos batteries, il faut d’abord définir le nombre de jours d’autonomie que vous souhaitez. Plus vous souhaitez de jours d’autonomie, plus vous aurez besoin de batteries. Comme mentionné précédemment, la capacité de batterie (Capa) se mesure en Ah et dépend de la consommation journalière aussi bien que du rendement de stockage de celles-ci.

Calcul de la capacité batterie

Pour les batteries, il est souvent recommandé de prendre un rendement de stockage de 0.9. Par exemple, si vous avez besoin d’un approvisionnement de 2 615Wh/j pendant 2 jours, cela se traduit par :

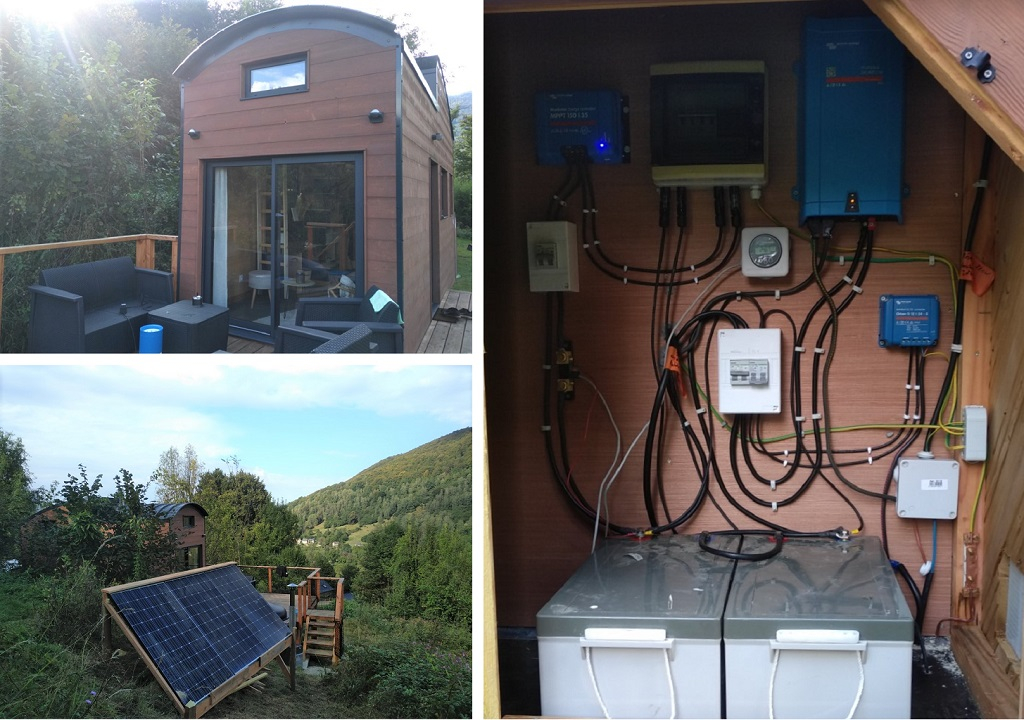

Comment choisir le régulateur de charge ?

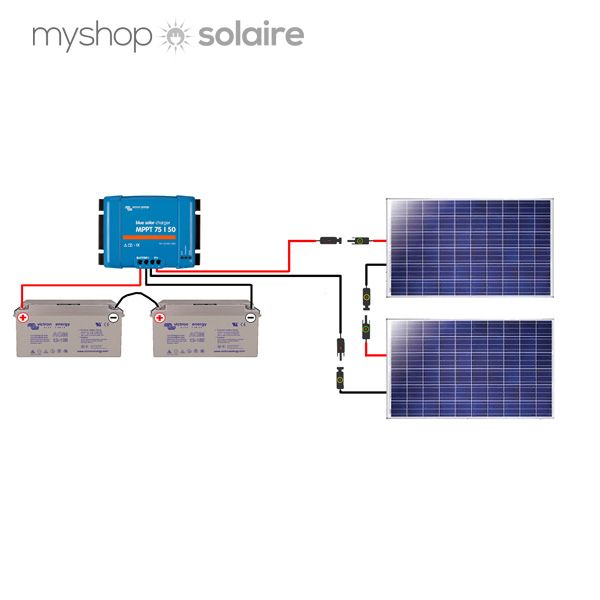

Le régulateur de charge est un élément essentiel qui contrôle la charge de votre batterie, évitant ainsi les surcharges et les décharges excessives. Pour le choix d’un régulateur, deux critères majeurs sont à considérer : la tension du système de batterie et l’intensité de charge maximale. Cela signifie que vous devez aussi vérifier que votre régulateur puisse gérer la puissance des panneaux.

Points clés pour le choix

En règle générale, vous pouvez calculer l’intensité de charge maximale acceptée en utilisant la formule : Imax (A) = P (Wc) / Ubatteries (V). Au moment d’acheter, il est conseillé de choisir un régulateur de charge avec un courant supérieur aux besoins estimés. Par exemple, si votre système nécessite 25A de charge, optez pour un régulateur qui peut gérer au moins 30A pour avoir une marge.

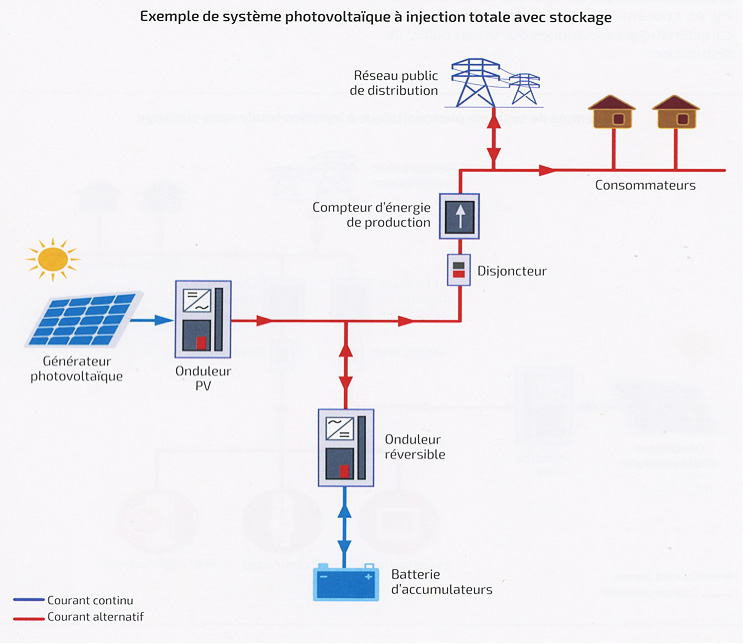

Comment choisir le convertisseur de tension ?

Un convertisseur de tension est essentiel pour transformer le courant continu de vos batteries en courant alternatif pour vos appareils utilisables dans une maison typique (230V/50Hz en Europe). Pour le choix du convertisseur, plusieurs critères doivent être pris en compte :

Divers critères de sélection

Il vous faudra définir le type de signal de sortie souhaité, la puissance nécessaire, mais également prendre en compte les équipements que vous devez alimenter. Il est judicieux de laisser une marge de sécurité pour la puissance ; par exemple, si vous estimez avoir besoin de 800W, il est sage de choisir un convertisseur de 1000W ou plus.

Exemple de dimensionnement d’une installation photovoltaïque pour un site isolé

Pour illustrer la méthode de dimensionnement, prenons l’exemple d’un chalet isolé situé à Lille, occupé uniquement entre avril et septembre. Avec une consommation journalière de 1700Wh/j et une puissance maximum instantanée de 800W, la première étape consistera à déterminer la tension de la batterie, qui dans ce cas est de 24V.

Étapes essentielles du calcul

1. Énergie à produire chaque jour : Énergie à produire = 1700Wh/j / 0.65 = 2615Wh/j.

2. Irradiation solaire : En utilisant PVGIS, nous pouvons estimer l’irradiation sur cette période à 5.4kWh/m²/j.

3. Puissance totale nécessaire : Puissance nécessaire = 2615Wh/j / 5.4kWh/m²/j ≈ 484Wc. Deux panneaux de 300W chacun suffiraient amplement.

4. Capacité batterie nécessaire : Pour assurer une autonomie de 2 jours, calculons la capacité de batterie requise.

Pour un chalet isolé, le dimensionnement de l’installation photovoltaïque nécessite des calculs minutieux et une bonne compréhension des besoins énergétiques. L’approche méthodologique décrite ici est une première étape pour garantir une installation durable et efficace, permettant non seulement de s’approvisionner en électricité, mais aussi de rendre cette solution économiquement viable et écologique.
