Installation photovoltaïque : qu’est-ce que la connectique ?

Lorsqu’il s’agit d’installer un système photovoltaïque, la connectique joue un rôle clé qui ne doit pas être négligé. En effet, un système de panneaux solaires nécessite un ensemble de composants électroniques pour assurer le bon fonctionnement de la conversion de l’énergie solaire en électricité utilisable. Dans cet article, nous explorerons en profondeur la connectique photovoltaïque, ses composants essentiels, ainsi que les meilleures pratiques et équipements disponibles sur le marché aujourd’hui pour garantir une installation optimisée et efficace.

Comprendre l’importance de la connectique dans une installation photovoltaïque

Avant d’entrer dans les détails des différents types de connecteurs et câbles, il est essentiel de comprendre pourquoi une bonne connectique est cruciale pour la performance d’un¹ système solaire. Une connexion de qualité permet non seulement de maximiser la production d’énergie mais réduit aussi considérablement les risques d’incidents électriques. Voici quelques points clés à considérer :

• Optimisation de la production d’énergie : Un système bien câblé permet de limiter les pertes de charge, essentielles pour le rendement des panneaux solaires.
• Sécurité : Des connexions fiables réduisent le risque de surchauffe, d’incendie et d’autres incidents liés à des installations mal réalisées.
• Durabilité : Des composants de qualité prolongent la durée de vie de votre installation photovoltaïque.

Les composants principaux d’une connectique photovoltaïque

La connectique des systèmes photovoltaïques est composée de plusieurs éléments essentiels qui interagissent pour assurer un fonctionnement optimal :

Les câbles solaires : leur choix et leur installation

Les câbles solaires sont cruciaux pour transporter l’électricité générée par les panneaux solaires vers les onduleurs. Leur choix dépend de plusieurs facteurs, comme l’intensité du courant, la longueur du câble et la section du fil. En règle générale, les sections utilisées pour les installations résidentielles varient de 4mm² à 6mm².

Il est important de noter que la section du câble doit être en adéquation avec le courant qu’elle transportera. Une section inappropriée peut conduire à une chute de tension significative, affectant ainsi la performance du système ; la norme NF C 15-100 impose une limitation maximale de 3% de cette chute de tension.

Calculer la section des câbles solaires

Pour éviter les pertes énergétiques, la section des câbles peut être calculée selon le principe suivant :

• Considérer la résistivité du cuivre : 0.023 Ohms.mm²/m à 20°C (ajouter 25% pour une utilisation normale).
• Utiliser la formule suivante : section du câble > [(résistivité du cuivre x (longueur du câble x 2) x intensité)] / (tension x chute de tension souhaitée).

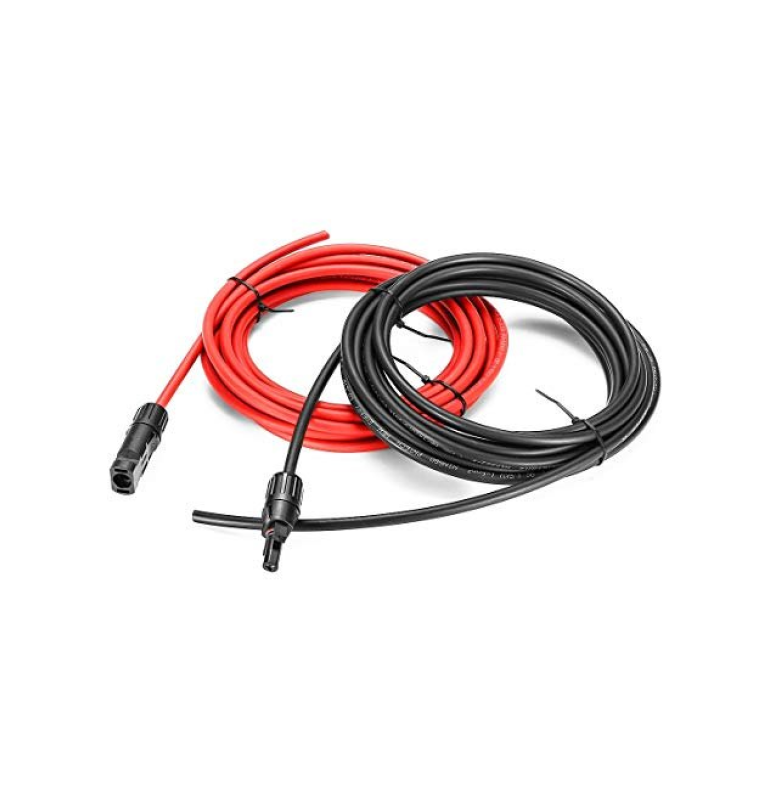

Les connecteurs MC4 : sécurité et efficacité

Les connecteurs MC4 sont des éléments fondamentaux dans le circuit de courant continu des panneaux photovoltaïques. Ils permettent de connecter les panneaux entre eux tout en garantissant une manipulation sans risque d’électrocution. La conception robuste de ces connecteurs les rend adaptés à des températures allant jusqu’à 90°C.

Il est essentiel de veiller à ce que l’installation soit réalisée correctement :

• Utiliser une pince à sertir pour éviter les erreurs de connexion.
• S’assurer de ne pas intervertir les parties métalliques lors de la connexion.
• Préférer des connecteurs certifiés pour garantir une longévité optimale.

Les types de connecteurs et leur utilisation

Il existe différentes configurations de connecteurs, notamment des broches de dérivation permettant de réaliser des branchements en parallèle. C’est une caractéristique utile lorsque plusieurs panneaux sont reliés entre eux. Voici quelques types de connecteurs :

Les onduleurs : cœur de votre installation photovoltaïque

Les onduleurs sont responsables de la conversion du courant continu en courant alternatif. C’est l’élément clé qui permet d’utiliser l’énergie produite pour alimenter votre maison. Les fabricants comme SMA, Fronius et SolarEdge offrent des modèles variés adaptés à différents besoins. Ainsi, choisir un bon onduleur est crucial pour maximiser l’efficacité de votre installation.

Comment choisir son onduleur ?

Il est important de prendre en compte plusieurs critères lors de la sélection d’un onduleur :

• Capacité de conversion : Doit être suffisante pour couvrir la consommation quotidienne.
• Interopérabilité : Vérifiez que l’onduleur est compatible avec vos panneaux solaires.
• Efficacité : Les meilleurs modèles atteignent plus de 90% d’efficacité énergétique.

Équipements complémentaires : régulateurs de charge et autres

Pour optimiser votre installation, certains équipements supplémentaires peuvent s’avérer utiles. Parmi eux, les régulateurs de charge jouent un rôle fondamental dans la protection des batteries.

Ces dispositifs sont recommandés lorsque vous intégrez des batteries dans votre système. Leur rôle est de garantir que les batteries ne soient pas surchargées, ce qui pourrait les endommager. Des marques comme Victron Energy, Kostal et Sungrow proposent des régulateurs de haute qualité.

Autres équipements à considérer

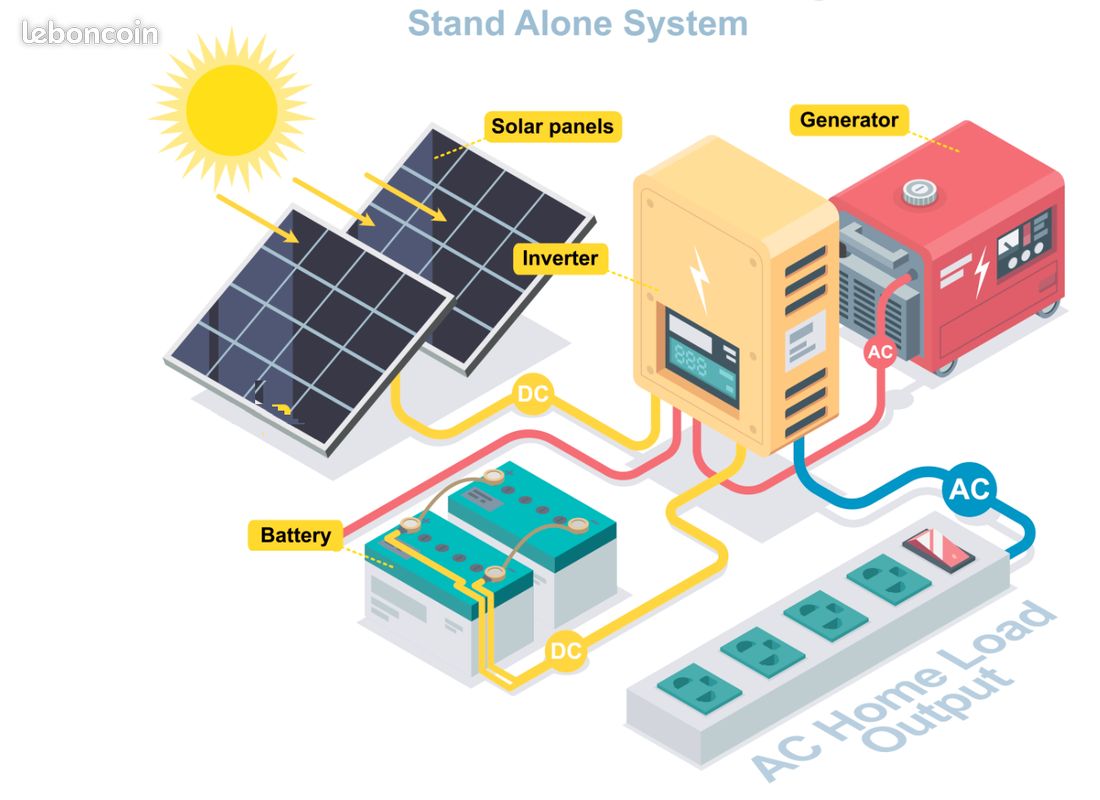

Outre les câbles et les connecteurs, plusieurs équipements complètent votre installation :

• Systèmes de suivi : Pour maximiser la captation solaire.
• Batteries : Pour stocker l’énergie excédentaire et l’utiliser en période de faible luminosité.
• Supervision : Des outils pour suivre la performance de votre installation en temps réel.

Trucs et astuces pour une installation réussie

Pour garantir une installation photovoltaïque performante, voici quelques conseils pratiques :

• Privilégiez des installateurs qualifiés pour assurer la conformité aux normes.
• Effectuez des vérifications régulières de votre système pour anticiper les pannes.
• Investissez dans des composants de qualité pour éviter des coûts de maintenance élevés sur le long terme.

En appliquant ces recommandations, vous maximiserez non seulement l’efficacité de votre installation mais également sa longévité. La connectique est un aspect essentiel à prendre en compte dans tout projet d’énergie solaire et elle peut faire la différence entre un système performant et une installation problématique.
