Comprendre les harmoniques dans les installations photovoltaïques

Les installations photovoltaïques sont de plus en plus adoptées dans le cadre de la transition énergétique, apportant une source d’énergie renouvelable accessible. Cependant, un aspect technique majeur souvent négligé est l’impact des harmoniques sur ces systèmes. Les problèmes d’harmoniques peuvent engendrer des perturbations dans le fonctionnement des systèmes, réduire leur efficacité et affecter la qualité de l’énergie produite. Il est donc primordial de comprendre ce phénomène, ses causes, ses implications ainsi que les solutions disponibles. Cet article fournit un éclairage approfondi sur les problèmes d’harmoniques, l’analyse des harmoniques, ainsi que des solutions envisagées pour maintenir l’optimisation des installations solaires.

Les Harmoniques et Leur Importance dans les Installations Photovoltaïques

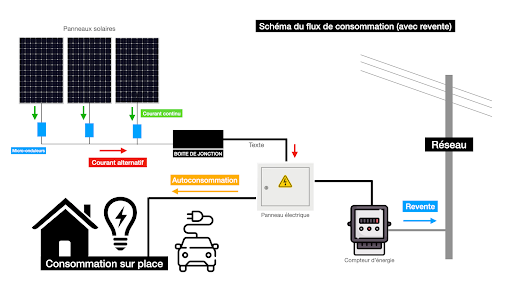

Les harmoniques peuvent être définis comme des signaux électriques qui oscillent à des fréquences multiples de la fréquence fondamentale d’un système, souvent 50 ou 60 Hz selon la région. Dans le cadre des installations photovoltaïques, les harmoniques sont générés principalement par les inverters utilisés pour convertir le courant continu produit par les panneaux solaires en courant alternatif utilisable. Les inverters SMA et les inverters Fronius sont parmi les marques bien connues qui, bien que efficaces, peuvent également être responsables de issues liées aux harmoniques. Leur mode de fonctionnement peut engendrer des distorsions qui perturbent la qualité de l’énergie fournie au réseau électrique.

Qu’est-ce Qu’une Harmoniques ?

Pour appréhender les défis posés par les harmoniques dans les installations photovoltaïques, il est essentiel de se plonger dans la définition et la typologie de ces harmoniques. Les harmoniques sont typiquement définies par leur ordre, qui correspond à un multiple entier de la fréquence fondamentale. Par exemple, la troisième harmonique est trois fois la fréquence fondamentale. Les harmoniques impaires, comme la troisième, cinquième, et septième, sont celles qui causent majoritairement des problèmes dans les systèmes photovoltaïques. Ces distorsions peuvent entraîner une surchauffe des équipements, des pertes d’énergie et d’autres dysfonctionnements.

Sources des Harmoniques dans les Systèmes Photovoltaïques

Les sources des harmoniques dans les installations sont variées. Les principales d’entre elles incluent :

• Les inverters, en particulier ceux qui emploient des techniques de modulation de largeur d’impulsion (PWM).
• Les équipements électroniques sensibles qui consomment de l’énergie de manière non linéaire.
• Les systèmes de stockage d’énergie tels que les batteries, qui peuvent introduire des distorsions supplémentaires.

À mesure que l’usage de l’énergie solaire se développe, l’identification et la réduction des harmoniques deviennent incontournables pour garantir un fonctionnement optimal des installations photovoltaïques.

Impact des Harmoniques sur l’Énergie Solaire

Les problèmes d’harmoniques engendrent une multitude de conséquences qui vont au-delà de la simple distorsion de l’énergie. Ils affectent non seulement l’efficacité des installations photovoltaïques, mais aussi l’intégrité des équipements connectés au réseau.

Conséquences Techniques

Lorsqu’il y a une présence excessive d’harmoniques, les conséquences incluent :

• Liée à l’efficacité : Une certaine quantité d’énergie est perdue en raison de la distorsion, productrice d’effets de résonance qui peuvent conduire à une surcharge.
• Élément de chaleur : Les harmoniques génèrent également de la chaleur indésirable. Cela peut provoquer une augmentation de la température des composants des systèmes, réduisant ainsi leur durée de vie.
• Problèmes de communication : De nombreux systèmes de contrôle et de protection souffrent de problèmes de communication influencés par les harmoniques, ce qui peut compromettre la sécurité du système global.

Conséquences Financières

Les implications économiques sont tout aussi sérieuses. Les installations qui ne gèrent pas correctement les harmoniques peuvent rencontrer des coûts supplémentaires liés à des réparations fréquentes et à des amendes sur les factures d’énergie, en raison des perturbations énergétiques sur le réseau. La maîtrise des harmoniques est donc essentielle pour maximiser les investissements dans les installations photovoltaïques.

Analyse des Harmoniques et Outils de Diagnostic

Une bonne gestion des harmoniques repose sur une analyse approfondie et un suivi régulier des installations photovoltaïques. Des outils spécifiques peuvent être utilisés pour évaluer l’impact des harmoniques sur la performance des systèmes.

Méthodes d’Analyse des Harmoniques

Plusieurs méthodes permettent d’analyser les harmoniques dans un système photovoltaïque, notamment :

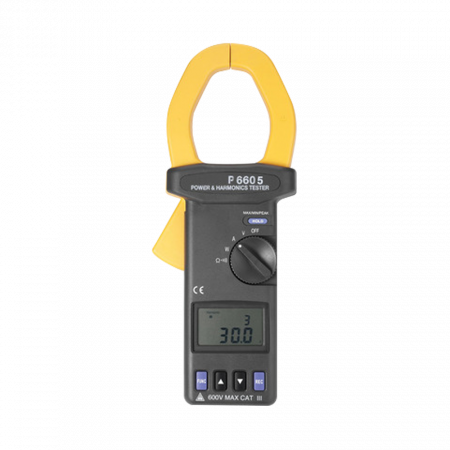

1. La mesure directe via des analyzers de réseau, qui détectent et enregistrent les harmonies présentes dans l’ensemble du système.
2. Les simulations informatiques peuvent prédire le comportement des harmoniques en fonction de différents scénarios d’exploitation de l’installation.
3. Des systèmes de vérification en temps réel, qui alertent sur les niveaux d’harmoniques excessifs, permettant une intervention rapide.

Interprétation des Résultats et Actions Requises

Après une analyse, il est crucial d’interpréter les résultats. Cela implique d’observer le rapport entre les niveaux de harmoniques et les performances des installations. Par exemple, un taux de distorsion harmonique total (THD) supérieur à 5% est souvent considéré comme problématique. Des actions correctives devront être mises en œuvre, pouvant inclure l’installation de filtres pour réduire les harmoniques ou la mise à niveau des composants du système.

Solutions Contre les Harmoniques

Il existe plusieurs stratégies qui visent à réduire les problèmes d’harmoniques au sein des systèmes photovoltaïques. L’adoption de ces solutions championne une approche proactive qui préserve la longévité et la performance des installations.

Technologies de Filtrage

Les solutions de filtrage jouent un rôle clé dans la gestion des harmoniques. Des filtres actifs ou passifs peuvent être intégrés au système pour atténuer les effets des harmoniques. Ces dispositifs analysent la fréquence des harmoniques et génèrent des signaux opposés qui annulent les distorsions, améliorant ainsi la qualité de l’énergie.

Optimisation de la Configuration

Le choix des marques photovoltaïques et des inverters joue également un rôle significatif dans la lutte contre les harmoniques. Par exemple, les models d’ inverters Fronius intègrent des fonctionnalités avancées pour minimiser les distorsions. Par ailleurs, il peut être utile d’optimiser la configuration des panneaux solaires et de l’ensemble du système, en s’assurant que la charge et la demande d’énergie soient bien équilibrées.

Formation et Sensibilisation

Enfin, la formation et la sensibilisation des ingénieurs et techniciens sur les enjeux des harmoniques et leur impact sur les installations photovoltaïques est primordiale. Tout le monde doit être impliqué pour une gestion efficace et durable des systèmes.

Pour explorer davantage ces solutions et actions à mener, vous pouvez consulter des ressources supplémentaires ici et là.
