Les constituants indispensables d’une installation photovoltaïque

Dans un monde de plus en plus tourné vers les énergies renouvelables, l’énergie solaire émerge comme une des solutions les plus répandues. Depuis plusieurs années, les installations photovoltaïques suscitent un intérêt croissant, tant au niveau des particuliers que des entreprises. Cet engouement est largement dû à la capacité des systèmes photovoltaïques à transformer la lumière du soleil en électricité. Afin de maximiser l’efficacité de cette conversion, il est impératif de bien comprendre les différents composants qui constituent une installation photovoltaïque. En examinant de manière détaillée ces éléments essentiels, il est possible d’assurer une utilisation optimale de la technologie solaire.

Les composants d’une installation photovoltaïque : essentiels pour une production efficace

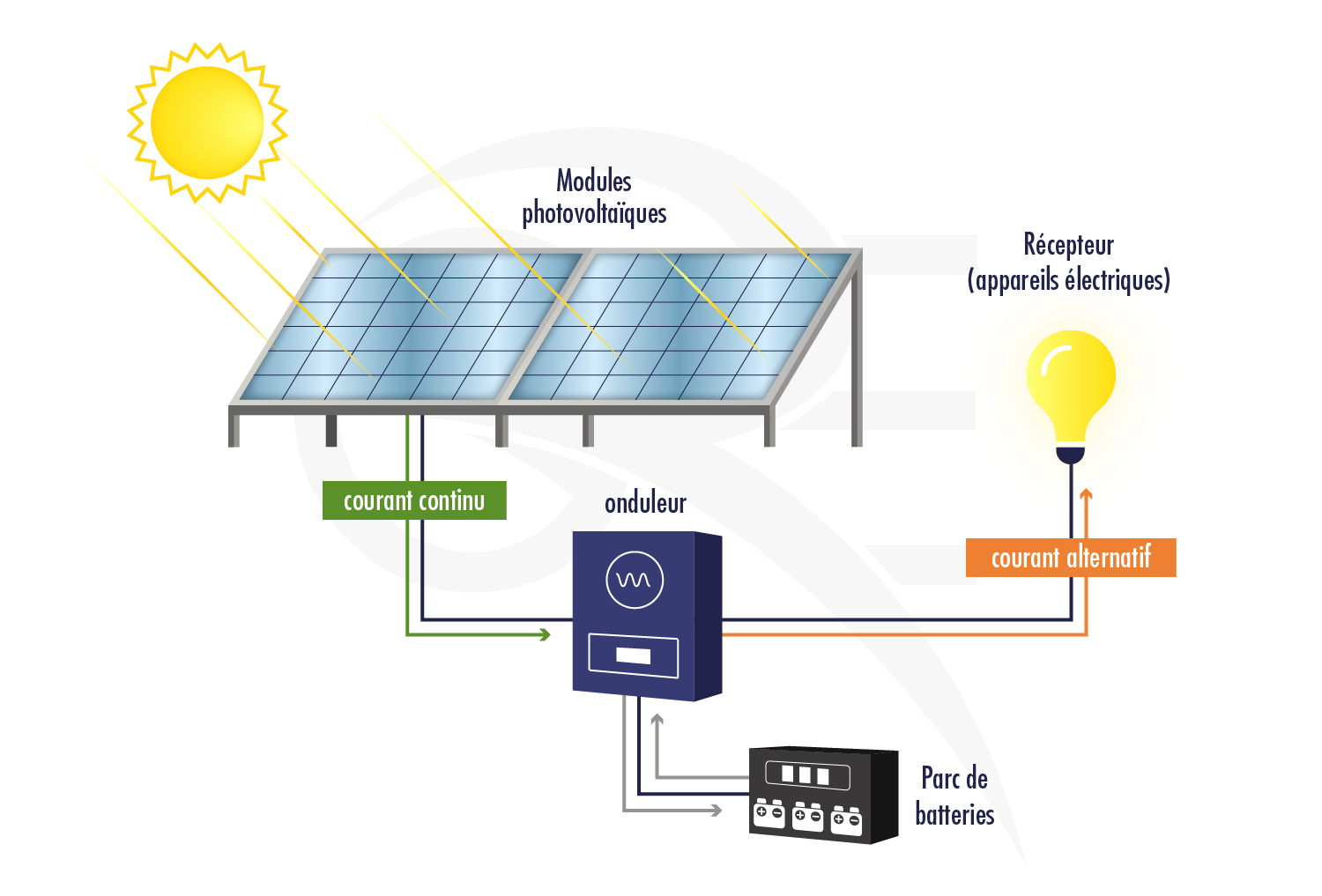

Les installations photovoltaïques sont composées de plusieurs éléments clés qui collaborent pour transformer l’énergie solaire en électricité. Quatre principaux composants se démarquent : les panneaux photovoltaïques, les onduleurs, les systèmes de montage et les systèmes de surveillance. Chaque composant a son propre rôle et son importance dans le fonctionnement global de l’installation.

Les panneaux photovoltaïques : cœur de l’installation

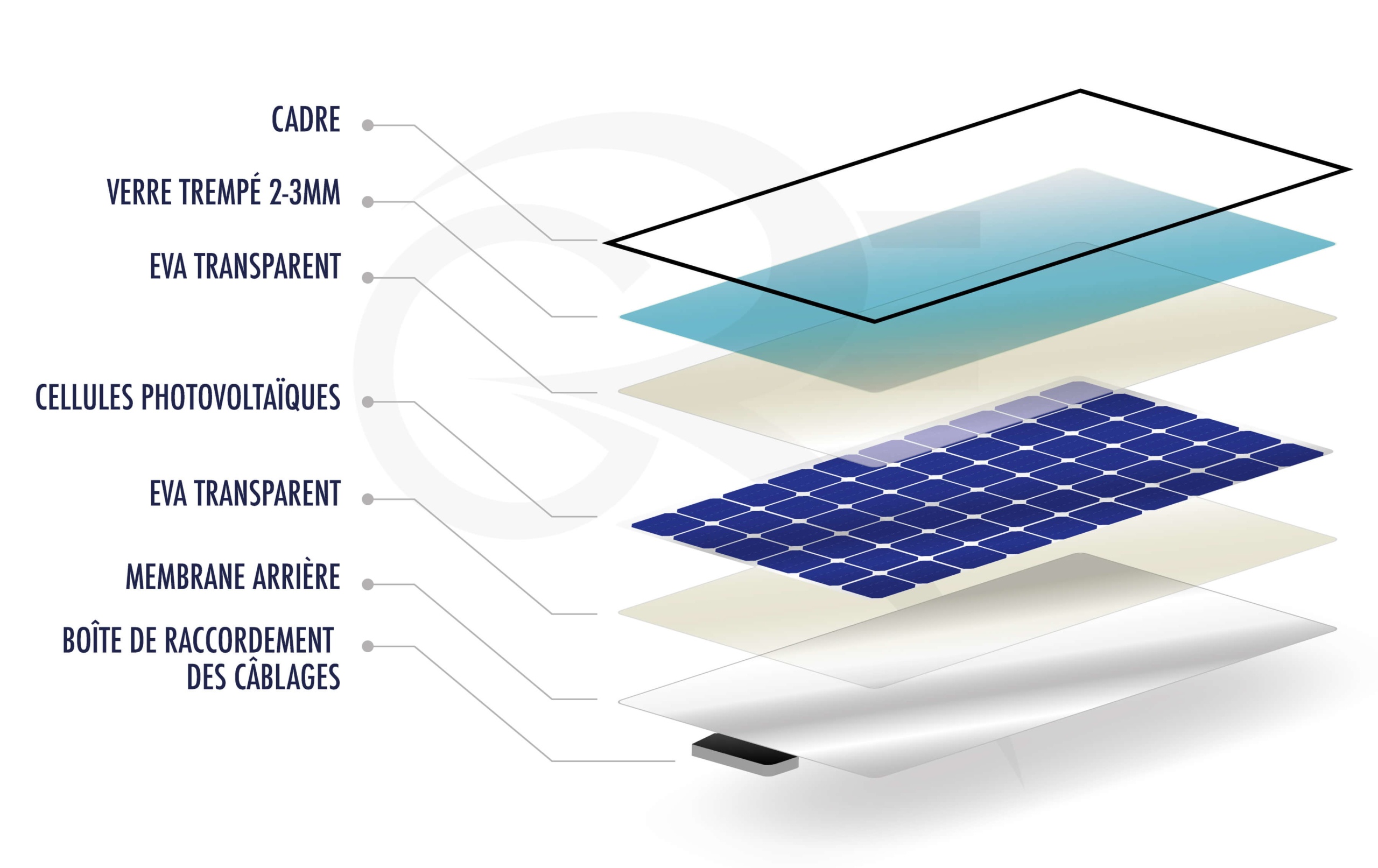

Les panneaux photovoltaïques sont le premier élément à être mentionné, car ce sont eux qui convertissent la lumière du soleil en électricité. Chaque panneau est composé de cellules photovoltaïques qui, lorsqu’elles sont exposées à la lumière, produisent un courant électrique par le biais de l’effet photovoltaïque. Les deux types principaux de panneaux sont les panneaux monocristallins et polycristallins. Voici un tableau qui les compare :

Les panneaux monocristallins disposent d’une efficacité plus élevée, ce qui signifie qu’ils produisent plus d’énergie à partir d’une même surface que leurs homologues polycristallins. Cependant, ils sont également plus coûteux. Le choix entre ces deux types de panneaux dépendra des besoins spécifiques de chaque installation et des contraintes budgétaires.

L’importance des onduleurs dans une installation photovoltaïque

Après les panneaux viennent les ondulateurs, souvent considérés comme le « cœur » de l’installation. Leur rôle principal est de convertir le courant continu produit par les panneaux solaires en courant alternatif, qui est le type de courant utilisé par la plupart des appareils ménagers. Il existe plusieurs types d’onduleurs :

• Onduleurs centralisés : Conviennent aux grandes installations, regroupant plusieurs panneaux en un seul appareil.
• Onduleurs décentralisés : Aident à optimiser la production d’énergie pour des configurations plus flexibles.
• Micro-onduleurs : Installés directement sous chaque panneau, maximisent l’efficacité de chaque unité de production.

Choisir le bon type d’onduleur est crucial pour assurer une performance optimale. Les micro-onduleurs, par exemple, sont souvent recommandés pour les installations résidentielles, car ils permettent une surveillance individuelle de chaque panneau et augmentent l’efficacité globale.

Supports de montage : l’élément fondamental de la structure

Un autre élément essentiel qui peut souvent être sous-estimé est le système de montage. Le rôle des supports de montage consiste à garantir que les panneaux solaires soient correctement positionnés pour capter au maximum l’énergie solaire. Les systèmes de montage peuvent être classés en deux catégories : fixes et mobiles. Chacune de ces options présente ses propres avantages et inconvénients, comme établi dans le tableau ci-dessous :

Les systèmes fixes sont souvent plus rentables, mais peuvent manquer de flexibilité. Les systèmes mobiles, bien qu’ils soient plus coûteux, permettent une meilleure production d’énergie en s’adaptant à la position du soleil.

Systèmes de surveillance : optimiser la performance

Enfin, le dernier composant essentiel d’une installation photovoltaïque est le système de surveillance. Ce système permet de suivre en temps réel la performance de l’installation, offrant des données précieuses pour optimiser la production d’énergie. Grâce aux nouvelles technologies, certains systèmes de surveillance envoient des alertes par téléphone ou par e-mail en cas de panne, apportant ainsi une tranquillité d’esprit aux utilisateurs.

• Surveillance des performances : Analyse des données en temps réel.
• Détection des pannes : Alerte instantanée en cas de problème.
• Optimisation de l’autoconsommation : Ajustements basés sur les données recueillies.

Cette technologie est cruciale pour garantir une utilisation efficace de l’énergie solaire et réduire les coûts d’entretien.

Les autres éléments d’une installation photovoltaïque

Au-delà des composants principaux, des éléments comme les batteries, les régulateurs de charge, et les câbles photovoltaïques sont également indispensables. Le rôle des batteries dans une installation est de stocker l’énergie produite pour une utilisation ultérieure. Ce stockage est essentiel, surtout en période de forte consommation, lorsque la production solaire peut être insuffisante.

Les batteries : choix et compatibilité

Les différentes batteries disponibles pour les installations photovoltaïques se distinguent principalement par leur capacité et leur type. Il existe des batteries au plomb-acide et des batteries lithium-ion, cette dernière étant de plus en plus privilégiée en raison de leur longévité et de leur performance. Les batteries pour systèmes photovoltaïques doivent non seulement avoir une capacité adéquate pour stocker l’énergie, mais également être compatibles avec les onduleurs et régulateurs de charge. Voici un aperçu des spécificités :

Le choix entre ces deux types dépendra largement des besoins spécifiques de chaque utilisateur, ainsi que des contraintes budgétaires.

Régulateurs de charge : gestion de la production

Les régulateurs de charge jouent également un rôle crucial dans la gestion du système. Ils garantissent que les batteries sont chargées correctement et qu’elles ne subissent pas de surcharge ou de décharge excessive. Cela prolonge non seulement la durée de vie des batteries, mais optimise aussi l’ensemble de l’installation.

• Protection des batteries : Évite la surcharge et la décharge complète.
• Gestion de l’énergie : Assure une distribution équilibrée de l’énergie.
• Compatibilité : Doit s’accorder aux spécifications de l’onduleur et des panneaux.

Les installations connectées au réseau : spécificités et compteurs

Les installations photovoltaïques peuvent également être classées en deux grandes catégories : les installations autonomes et celles connectées au réseau. Les installations connectées au réseau, ou grid connected, permettent non seulement de consommer de l’énergie produite, mais également de revendre l’excédent d’énergie au fournisseur. Cette configuration nécessite des compteurs spécifiques pour mesurer la production et l’échange d’énergie.

Les compteurs de production et d’échange

Dans le cadre d’une installation connected to the grid, deux types de compteurs sont utilisés :

• Compteur de production : Mesure l’énergie générée par les panneaux solaires.
• Compteur d’échange : Mesure à la fois l’énergie injectée dans le réseau et celle prélevée sur le réseau, ce qui permet de suivre le bilan énergétique de l’installation.

Cette technologie, en plus de contribuer à une meilleure gestion énergétique, permet aux utilisateurs de bénéficier d’économies significatives sur leurs factures d’électricité.

Câbles photovoltaïques : choix et normes

Un aspect souvent négligé mais essentiel est le choix des câbles photovoltaïques, qui doivent être conformes à des normes de sécurité strictes. Ils doivent posséder une isolation capable de supporter des températures élevées et être adaptés pour un usage extérieur. Les critères essentiels incluent :

• Conformité CEI 20-91 : Norme de sécurité internationale.
• Section minimale de 0,25 mm²/A : Pour des installations jusqu’à 50 mètres de longueur.
• Durabilité : Résistance aux intempéries et aux différentes conditions climatiques.

Le bon choix de câbles contribue à l’efficacité de l’installation et à sa longévité.
