La section du conducteur de terre dans les installations photovoltaïques : enjeux et recommandations

Les installations photovoltaïques continuent de croître rapidement, et cet essor soulève plusieurs enjeux techniques essentiels. Parmi ces derniers, la section du conducteur de terre se distingue comme un élément crucial pour assurer la sécurité électrique des systèmes solaires. Alors que la France prévoit de doubler sa capacité d’énergie photovoltaïque d’ici 2024, il devient impératif de s’interroger sur les normes, les méthodes de calcul et les meilleures pratiques à adopter. Cet article aborde les défis rencontrés et présente des recommandations pour garantir une installation fiable et sécurisée.

Essentiels de la mise à la terre des installations photovoltaïques

La mise à terre d’une installation photovoltaïque n’est pas seulement une contrainte réglementaire; c’est une nécessité pour protéger à la fois les équipements et les personnes des dangers électriques. Pour ce faire, une liaison efficace avec le sol via des tiges de mise à terre est primordiale.

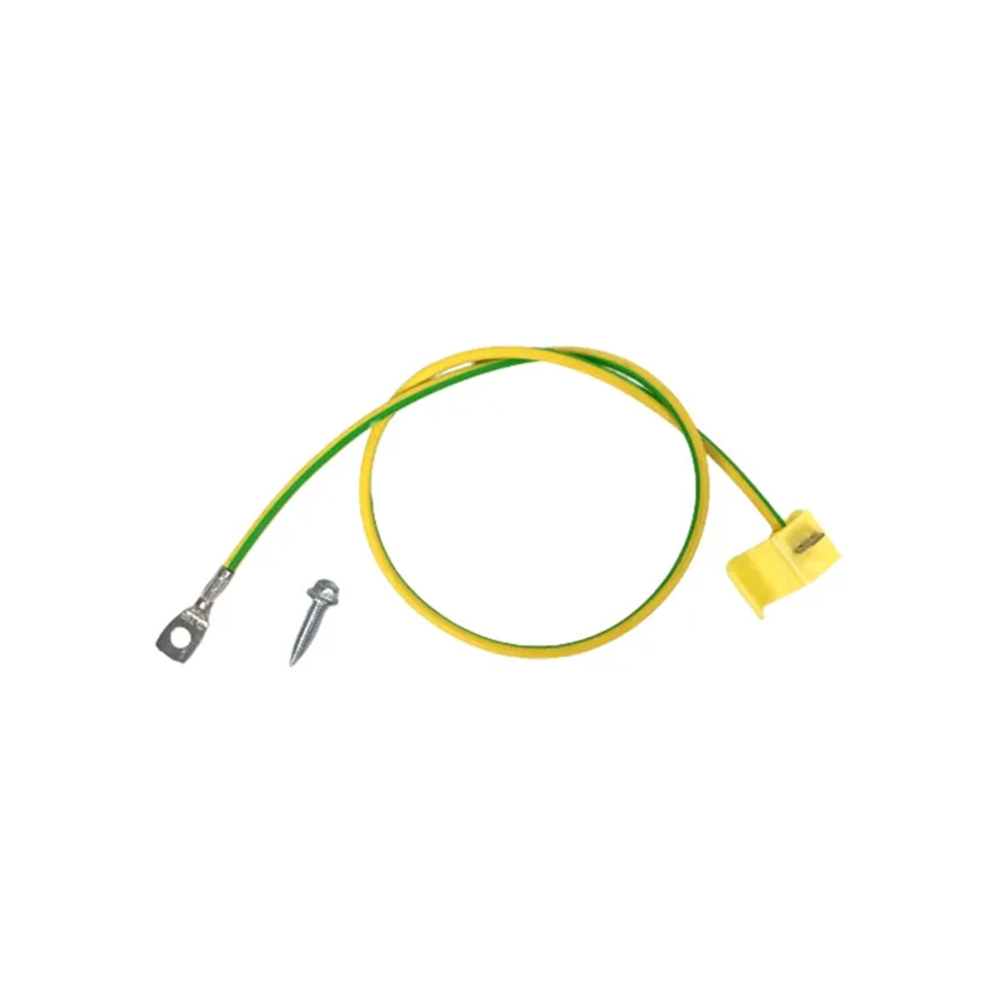

Il est essentiel de débuter avec les bases : chaque panneau solaire doit être connecté correctement au système de rails à l’aide d’un câble de terre de section adéquate, généralement de 6 mm² au minimum. Ce choix de section est standard mais doit être adapté aux spécificités de chaque installation. Les tiges de mise à terre, quant à elles, doivent être installées à une profondeur qui garantit leur efficacité, en accord avec la réglementation locale.

Les étapes suivantes sont clés pour assurer une mise à terre optimale :

• Relier chaque châssis de panneau solaire avec un câble de terre approprié.
• Vérifier la résistance et la profondeur des tiges de mise à terre.
• Assurer que chaque connexion est ferme et qu’aucun raccordement n’est lâche.
• Évaluer les autres systèmes électriques associés, tels que les parafoudres, pour garantir une mise à terre uniforme.

Les normes à respecter pour une installation sécurisée

D’importantes normes réglementent la mise à terre des installations photovoltaïques. La norme NF C 15-100 et la norme UTE C 15-712-1 sont particulièrement significatives dans ce domaine. Ces standards précisent les exigences en matière de sections minimales des câbles et les méthodes d’installation.

Les mises à jour fréquentes des réglementations, notamment celles de la NF C 15-100, demandent une vigilance continue. Par exemple, des changements essentiels entreront en vigueur le 23 août 2024, ce qui souligne l’importance d’une formation continue pour les techniciens installateurs.

Par ailleurs, la mise à terre doit aussi interagir correctement avec d’autres systèmes de sécurité électrique. Par exemple, un parafoudre doit impérativement être relié au même système de mise à terre pour éviter d’éventuelles disparités de tension, notamment en cas d’orage. Des connexions inadéquates pourraient entraîner des risques majeurs pour les équipements et les utilisateurs.

Choix des câbles : section optimale et erreurs à éviter

Déterminer la section adéquate du câble de terre est fondamental pour le bon fonctionnement d’une installation photovoltaïque. Un câble trop fin peut ne pas évacuer correctement les courants de défaut, entraînant des risques de défaillance.
Il est conseillé de se référer aux abaques de section de câble, comme celles fournies par l’UTE C15-712-1, pour établir une correspondance parfaite avec les exigences de votre installation.

Certaines erreurs communes à éviter incluent :

• Utiliser des câbles de section insuffisante selon les abaques.
• Ignorer la longueur du câble, ce qui peut provoquer des pertes de tension excessives.
• Choisir des matériaux non compatibles, en raison de différences de dilatation.

Pour éviter ces erreurs, il est également fondamental de respecter les recommandations de sociétés spécialisées telles que Schneider Electric et SMA Solar Technology, qui fournissent des guides afin d’assurer une installation conforme. Ainsi, la section du câble de terre doit être en adéquation avec la puissance du système, qui pourrait utiliser des marques comme Jinko Solar ou Canadian Solar.

Calcul de la section du câble de terre

Le calcul de la section du câble doit se faire en tenant compte de plusieurs facteurs, parmi lesquels l’intensité du courant maximal pouvant circuler et la distance séparant le tableau électrique du sol. En moyenne, un câble de terre de 6 mm² est souvent recommandé pour des installations domestiques classiques. Néanmoins, selon les dimensions spécifiques du système et sa configuration, cette section peut varier.

La loi d’Ohm constitue un outil utile pour comprendre les bases de la résistance et des implications de tension dans un circuit. Des câbles en cuivre, en raison de leur résistance plus faible, vont généralement offrir de meilleures performances que ceux en aluminium. De plus, les abaques de résistance fournies par l’UTE peuvent être d’une grande aide dans la réalisation de ces calculs.

Maintenance et vérifications régulières des systèmes de mise à terre

Une mise à terre efficace n’est pas un processus qui se termine lorsque l’installation est achevée. La maintenance régulière est cruciale pour assurer la durabilité du système. Il est recommandé d’effectuer des vérifications régulières des connexions et des câbles pour déceler tout signe de corrosion ou de dommage.

Les inspections visuelles constituent un premier pas, mais elles devraient être suivies de tests plus approfondis. Un technicien qualifié doit utiliser des outils spécialisés, tels que des multimètres adaptés, pour tester la continuité du système de mise à terre. En travaillant avec des entreprises telles que Enphase Energy ou Fronius, les techniciens peuvent bénéficier d’une assistance technique de qualité pour maintenir l’intégrité de l’installation.

• Inspectez visuellement les câbles et connexions.
• Testez la continuité de la mise à terre avec des appareils qualifiés.
• Consultez les recommandations de sources fiables, comme Allo Solar.

Fréquence des vérifications

Il est judicieux de planifier des vérifications à intervalles réguliers, compte tenu de divers facteurs comme l’emplacement géographique et les conditions environnementales. Ainsi, une plantation en milieu urbain pourrait nécessiter un contrôle plus fréquent en raison des éléments polluants.

Les recommandations suivantes peuvent servir de guide :

• Vérification annuelle des systèmes de mise à terre dans des environnements stables.
• Vérifications semestrielles en milieu urbain ou exposé à des conditions climatiques extrêmes.
• Inspection immédiate après tout événement climatique sévère, tel qu’un orage.
