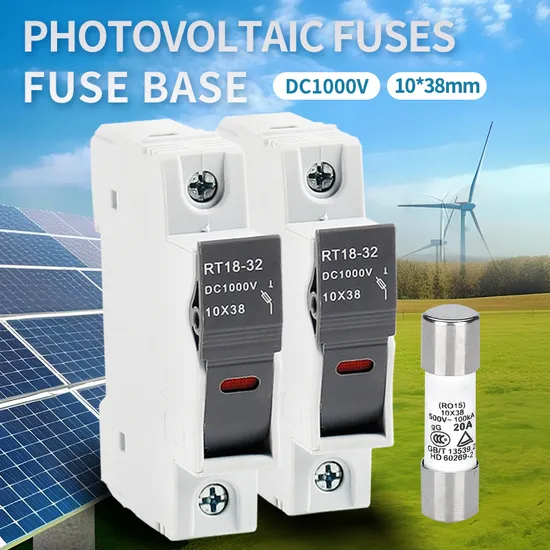

Calibrage fusible : optimisez votre installation photovoltaïque

Dans un monde de plus en plus tourné vers les énergies renouvelables, le photovoltaïque se situe en première ligne en tant que solution durable et à grande échelle. Cependant, pour garantir l’efficacité et la sécurité de votre installation solaire, le calibrage des fusibles s’avère crucial. Comprendre le rôle des fusibles et les bonnes pratiques de calibration peut significativement influer sur le fonctionnement de votre système photovoltaïque. L’importance d’un bon calibrage ne doit pas être sous-estimée, car il joue un rôle clé dans la protection de vos équipements contre les surintensités et les courts-circuits. Explorons ensemble les différents aspects du calibrage des fusibles et son impact sur vos installations solaires.

Importance des fusibles dans les installations photovoltaïques

Les fusibles sont des composants essentiels dans n’importe quel système électrique, et leur importance est d’autant plus grande dans le cadre des installations photovoltaïques. Leur fonction principale consiste à protéger efficacement les panneaux solaires et les autres équipements des risques de surcharge et de court-circuit. Pour ce faire, chaque fusible doit être calibré avec précision, en tenant compte de la puissance des éléments connectés. Un mauvais calibrage peut entraîner des défaillances : un fusible trop faible risque de sauter souvent, tandis qu’un fusible trop élevé pourrait ne pas protéger adéquatement le système.

Fonctionnement des fusibles

Le fonctionnement d’un fusible repose sur un principe simple : lorsque le courant qui le traverse dépasse une valeur prédéterminée, le fusible se fuse et interrompt le circuit. Ce mécanisme de protection est d’une importance capitale pour éviter des dommages potentiels aux composants de l’installation. Dans le cas des systèmes photovoltaïques, les fusibles CC (courant continu) sont à privilégier. Leur installation doit se faire à chaque chaîne de panneaux solaires pour garantir une protection optimale contre les courants inverses.

Calibrage des fusibles : principes clés

Le calibrage des fusibles implique plusieurs étapes, dont l’examen minutieux des spécifications de l’équipement connecté. Deux conditions principales doivent être respectées pour garantir un calibrage approprié. Premièrement, il est essentiel de considérer le courant maximal que le régulateur pourra charger. Supposons, par exemple, qu’un régulateur ait une capacité de 60 A. La condition minimum pour le calibrage du fusible doit alors être de 60 A, ce qui signifie que le fusible doit être choisi en conséquence.

Calibrage en courant

Le calcul du courant d’emploi (
IB) consiste en la prise en compte du courant maximal de charge du régulateur. Une fois cette valeur connue, il est nécessaire d’appliquer la condition suivante : IN ≥ 60 A. L’étape suivante consiste à vérifier les capacités de câble, ce qui nous permet de définir un courant admissible maximal. Par exemple, imaginons que le courant admissible (
IZ) soit de 129 A pour notre installation. La condition suivante à respecter devient IN ≤ 0,90 × IZ, soit IN ≤ 116,1 A. Cela signifie qu’un fusible de 80 A serait approprié pour éviter à la fois les surcharges et assurer la protection nécessaire.

Calibrage en tension

Ensuite, le calibrage doit également prendre en compte la tension assignée (
UN) des fusibles, qui doit être supérieure à la tension maximale de votre système. Dans le cadre de notre étude de cas, la tension à vide (
UCO) de notre système est de 120 V. Pour notre sécurité, il est recommandé d’intégrer un coefficient qui tienne compte des variations de température, par exemple un k=1.14. Cela signifie que la tension assignée des fusibles devra être au moins de UN = 1.14 × 120 = 136.8 V.

Dispositifs de coupure et sectionnement

Pour garantir la sécurité lors des interventions et des opérations de maintenance, il est essentiel d’installer des dispositifs de coupure, tels que des interrupteurs-sectionneurs. Ces appareils doivent être calibrés de manière semblable aux fusibles pour une protection optimale. Lors de la sélection d’un interrupteur-sectionneur, plusieurs critères doivent être pris en compte : le courant normal doit être au moins égal à la capacité maximale du régulateur, notamment pendant des conditions de surcharge.

Calibrage de l’interrupteur-sectionneur

Quand on aborde le calibrage d’un interrupteur-sectionneur, il est crucial de prendre en compte les valeurs de courant en situation normale et celles en situations anormales. Dans notre exemple, un courant normal de 60 A et un courant de court-circuit de 13 kA serait à considérer. De plus, la tension assignée doit être conforme aux exigences de tension à vide du système, majorée du coefficient de sécurité.

Évaluation et choix des fusibles

Le choix des fusibles est une étape fondamentale qui doit être soigneusement évaluée pour chaque installation. Il existe une variété de fusibles disponibles sur le marché, chacun avec des spécifications distinctes. Les fusibles photovoltaïques doivent être choisis en fonction des exigences spécifiques de votre installation, y compris la puissance des panneaux, le type de régulateur et les conditions environnementales.

Lorsque vous choisissez un modèle, vérifiez les certifications et les normes en vigueur, comme celles présentées par SolarEdge et d’autres fabricants reconnus.

Fusibles de haute qualité

Investir dans des fusibles de haute qualité est essentiel pour garantir une performance durable de votre installation. Les modèles moins chers peuvent ne pas offrir le même niveau de protection, augmentant ainsi les risques de défaillance. Assurez-vous que les fusibles que vous optez soient capables de résister aux conditions de votre environnement local. Par exemple, un emplacement en plein soleil pourrait nécessiter des caractéristiques spécifiques de chaleur et d’humidité.

Conclusion sur le calibrage des fusibles

En résumé, le calibrage des fusibles est une compétence qui requiert une attention particulière et une compréhension approfondie des besoins de votre installation photovoltaïque. Les erreurs de calibration peuvent avoir des conséquences graves, y compris des défaillances de système qui pourraient entraîner des coûts supplémentaires et un temps d’arrêt inopportun. Assurez-vous de suivre les recommandations des experts et d’adapter vos choix aux spécificités de votre installation.
