Comment réaliser le calcul d’une installation photovoltaïque : guide en format PDF

Optimiser l’utilisation des énergies renouvelables est une aspiration grandissante dans notre société moderne. L’installation d’un système photovoltaïque représente une démarche essentielle pour réduire sa dépendance énergétique tout en préservant notre environnement.

Ce guide pratique fournit un ensemble d’informations clés visant à aider les particuliers et les professionnels à concevoir des installations solaires performantes. Grâce à des conseils structurels et des exemples illustrés, nous vous guiderons à travers le processus complexe de dimensionnement des panneaux solaires et des batteries.

Évaluation des besoins énergétiques

Avant d’envisager l’installation de panneaux solaires, il est primordial d’identifier vos besoins énergétiques quotidiens. Cette évaluation est la première étape pour calculer la capacité des batteries et déterminer le nombre de panneaux solaires nécessaires.

Identification de la consommation

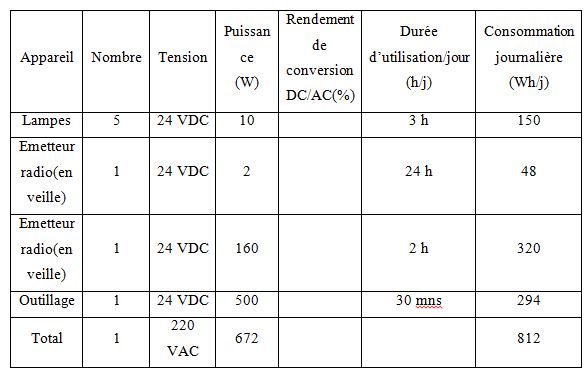

Commencez par dresser une liste des appareils que vous souhaitez alimenter. Notez les puissances (en watts) et la durée d’utilisation quotidienne de chaque appareil. Un calcul précis des wattheures vous permettra de mieux comprendre votre consommation.

Conversion en wattheures

Pour convertir la consommation en wattheures, utilisez la formule suivante : Consommation (Wh/jour) = Puissance (W) x Nombre d’heures d’utilisation. Cela vous fournira une estimation précise de l’énergie requise par jour et vous aidera à dimensionner votre système. Par exemple, si votre réfrigérateur utilise 3600 Wh, et que vous avez d’autres appareils, additionnez la consommation totale pour obtenir vos besoins énergétiques journaliers.

Dimensionnement des panneaux solaires

Une fois votre consommation énergétique identifiée, le dimensionnement des panneaux solaires est la prochaine étape cruciale. Cela implique de déterminer combien de panneaux solaires sont nécessaires pour couvrir vos besoins énergétiques ainsi que le potentiel de production basé sur votre emplacement géographique.

Calcul de la puissance des panneaux solaires

Chaque panneau solaire a une puissance nominale, souvent exprimée en watts. Pour une estimation réaliste, multipliez le nombre d’heures de soleil moyen par jour par la capacité de chaque panneau, puis ajustez pour tenir compte des pertes d’efficacité dues à la température, l’orientation et l’ombre.

Exemple de calcul

Si vous avez besoin de 1000 Wh/jour, et qu’un panneau solaire de 300 W peut produire 1,5 kWh par jour (5 heures de soleil), vous aurez besoin d’environ:

• 1000 Wh / 1500 Wh = 0,67 panneau

Cependant, il est recommandé d’arrondir à 1 panneau pour couvrir les variations saisonnières et météorologiques.

Dimensionnement des batteries

Les batteries sont essentielles pour stocker l’énergie produite durant la journée, notamment pour un usage nocturne ou lors de journées nuageuses. Pour déterminer la capacité nécessaire des batteries, il est impératif de comprendre votre consommation nocturne et votre autonomie souhaitée.

Calcul de la capacité des batteries

Pour calculer la capacité en ampères-heures (Ah), utilisez la formule : Capacité de la batterie (Ah) = Consommation journalière (Wh) / Tension du système (V). Par exemple, pour une consommation de 1000 Wh par jour sur un système de 12 V, la capacité serait : 1000 Wh / 12 V = 83,33 Ah.

Choix des composants du système

Après avoir dimensionné vos panneaux solaires et batteries, la sélection des autres composants devient essentielle. Cela inclut les régulateurs de charge, qui empêchent les batteries de se surcharger, et les convertisseurs, qui transforment l’énergie en courant alternatif utilisable.

Sélection du régulateur de charge

Choisissez un régulateur capable de gérer la puissance totale de vos panneaux solaires. Par exemple, si vous installez 1 kW de panneaux, un régulateur de 20 A serait approprié. Assurez-vous que la tension du régulateur correspond à celle de votre système pour éviter tout dommage.

Schéma d’installation

Réalisons un schéma d’installation pour visualiser le circuit et les connexions entre chaque composant. Cela facilite la compréhension des interconnexions nécessaires et aide à anticiper les besoins en câblage.

Importance du schéma

Un schéma bien conçu peut réduire considérablement les erreurs lors de l’installation et garantir que chaque élément est correctement connecté. L’illustration suivante montre comment disposer les panneaux, la batterie, le régulateur de charge et le convertisseur dans un système typique.

Ressources et guides pratiques

Pour aller plus loin, plusieurs ressources peuvent vous assister dans votre démarche. Les documents PDF disponibles en ligne contiennent des méthodes et exemples de dimensionnement pour vous accompagner dans la réalisation de votre installation.
