Comprendre le schéma unifilaire d’une installation photovoltaïque avec batterie

Le schéma unifilaire d’une installation photovoltaïque avec batterie est un document essentiel qui permet de visualiser les connexions électriques au sein d’un système solaire. Ce type de diagramme offre une représentation simplifiée de la manière dont les composants, tels que les panneaux solaires, les onduleurs et les batteries, interagissent entre eux. En maîtrisant ce schéma, les techniciens, installateurs et propriétaires de systèmes photovoltaïques peuvent optimiser l’efficacité et la sécurité de leur installation.

Cet article s’efforcera d’explorer en profondeur les multiples facettes du schéma unifilaire, en abordant son importance, ses composants clés, ainsi que les meilleures pratiques pour son élaboration et sa compréhension.

Importance du schéma unifilaire dans les installations photovoltaïques

Le schéma unifilaire est primordial pour quiconque envisage l’installation d’un système photovoltaïque avec batterie. En effet, il permet de clarifier le chemin que suit l’électricité depuis les panneaux solaires jusqu’aux appareils domestiques, tout en intégrant les systèmes de stockage d’énergie. Grâce à cette visualisation, il devient plus facile d’identifier chaque composant et comprendre comment ils interagissent. Par conséquent, une bonne maîtrise du schéma unifilaire améliore non seulement la perception des installations électriques, mais contribue également à optimiser leur performance.

Il existe plusieurs aspects où le schéma unifilaire s’avère crucial :

• Simplicité éducationnelle : Pour les novices, une représentation simplifiée des connexions électriques permet de mieux appréhender le fonctionnement du système et de se familiariser rapidement avec les divers éléments.
• Aide à la maintenance : En cas de dysfonctionnement, un schéma clair permet aux techniciens de diagnostiquer et de résoudre plus efficacement les problèmes éventuels.
• Conformité réglementaire : Un schéma unifilaire bien élaboré répond aux exigences des normes de sécurité et facilite la validation par les organismes de contrôle tels que le Consuel.

Les composants clés d’un schéma unifilaire

Pour bien comprendre un schéma unifilaire, il est essentiel de connaître les principaux composants qui le constituent. Voici un aperçu des éléments essentiels présents dans ce type de schéma :

• Panneaux Photovoltaïques : Ils capturent l’énergie solaire et la convertissent en électricité. Leur représentation sur le schéma se fait généralement par des rectangles avec des annotations sur leur puissance.
• Onduleurs : Ces dispositifs sont responsables de la conversion du courant continu (CC) en courant alternatif (CA), adapté aux appareils ménagers. Sur un schéma, ils sont symbolisés par des formes spécifiques.
• Batteries : Elles stockent l’énergie produite pour une utilisation ultérieure. Les batteries sont une composante clé dans les installations photovoltaïques autonomes.
• Dispositifs de Protection : Les disjoncteurs et fusibles sont intégrés pour garantir la sécurité du système, limitant les risques de surcharge ou de courts-circuits.

Élaboration d’un schéma unifilaire

La création d’un schéma unifilaire commence par une bonne planification et une compréhension claire des équipements à inclure. Voici quelques étapes pour élaborer un schéma efficace :

Analyse des spécifications techniques

Avant de dessiner, il est essentiel d’analyser les spécifications techniques des composants que vous allez intégrer dans le schéma unifilaire. Cela inclut :

• le type et la puissance des panneaux solaires,
• le modèle d’onduleur et sa capacité,
• le type de batterie et sa capacité de stockage,
• le type de câbles à utiliser.

Utilisation de logiciels spécialisés

Utiliser des logiciels spécialisés simplifie la réalisation de schémas électriques. Ces outils permettent d’utiliser des modèles avec des symboles standards, ce qui facilite la création d’un diagramme clair et conforme aux normes. De nombreuses plateformes offrent des options personnalisables selon les besoins de votre projet. En utilisant des logiciels comme AutoCAD ou Visio, il est possible de créer des diagrammes professionnels avec précision.

Annotations et détails techniques

Un bon schéma unifilaire ne doit pas seulement montrer les connexions, mais également fournir des informations précises sur chaque composant. Il est important d’annoter les éléments clés, tels que :

• les valeurs électriques (tension, intensité),
• le type de gaines de protection,
• la polarité et les signaux d’alarme.

Avoir ces détails contribue à garantir une installation correcte et conforme.

Compréhension du fonctionnement du système à partir du schéma unifilaire

Comprendre un schéma unifilaire implique de savoir déchiffrer les interconnexions électriques entre les différents composants. Chaque ligne et symbole représente un élément spécifique et sa fonction dans le système.

Interconnexion des composants

Le schéma unifilaire illustre comment le courant s’écoule depuis les panneaux solaires jusqu’à l’onduleur, puis vers la batterie et finalement vers les appareils consommateurs. Les connexions entre ces éléments doivent être claires pour prévenir les erreurs d’installation.

Analyse des flux d’énergie

Un aspect essentiel du schéma est la visualisation des flux d’énergie. Il permet de suivre la production d’énergie solaire, le stockage dans les batteries et la distribution vers les appareils. En comprenant ces flux, il devient plus facile de détecter des problèmes potentiels, tels que des pertes de rendement ou des surcharges.

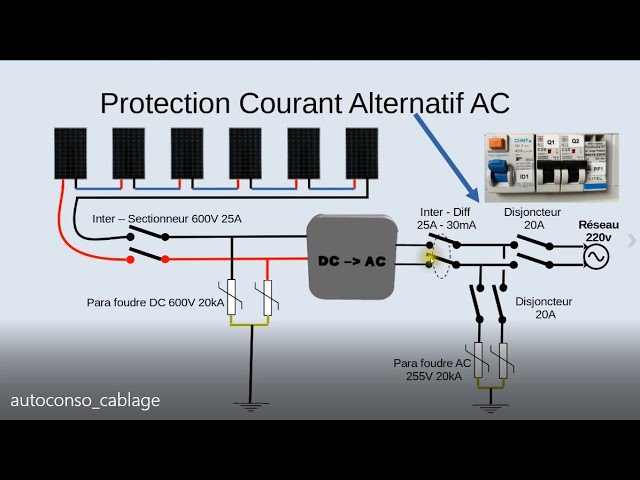

Importance des dispositifs de protection

Les dispositifs de protection sont essentiels pour garantir la sécurité du système. Leur représentation sur le schéma doit être claire et visible. Cela inclut le placement des disjoncteurs et leurs interconnexions, de façon à éviter tout risque de court-circuit ou de surchauffe.

Les bonnes pratiques pour tirer parti du schéma unifilaire

Pour maximiser l’efficacité de votre installation photovoltaïque, il est crucial d’appliquer certaines bonnes pratiques en matière de schéma unifilaire.

Mise à jour régulière du schéma

Il ne suffit pas de dessiner un schéma unifilaire et de le laisser de côté. Les installations évoluent, et il est donc important de mettre à jour régulièrement le schéma pour refléter les modifications apportées au système, telles que l’ajout de composants ou le remplacement de pièces.

Formation continue

Il est recommandé que tous les intervenants impliqués dans l’installation et la maintenance des systèmes photovoltaïques suivent des formations régulières. Une bonne compréhension du schéma unifilaire est essentielle pour assurer une manipulation correcte et sécurisée de l’équipement.

Documentation complète

Accompagner le schéma d’une documentation détaillée est également une pratique judicieuse. Cela inclut des manuels d’utilisation, des fiches techniques des composants, et un historique des interventions réalisées sur le système.

Intégration des nouvelles technologies dans le schéma unifilaire

Avec l’avancement des technologies, le schéma unifilaire évolue également. L’intégration de nouvelles technologies dans l’installation photovoltaïque peut se refléter dans la mise à jour des schémas, offrant ainsi une représentation plus précise et efficace du système.

Surveillance à distance

De nos jours, les systèmes de surveillance à distance permettent d’évaluer la performance des installations solaires en temps réel. Cela peut être visualisé sur le schéma unifilaire en ajoutant des indicateurs de performance et des capteurs qui analysent l’état du système. Les données recueillies peuvent proposer des diagnostics automatisés basés sur le comportement du système.

Optimisation de l’autoconsommation

La capacité d’optimisation de l’autoconsommation est également précieuse. Le schéma peut inclure des équipements tels que les gestionnaires d’énergie, qui régulent la consommation en fonction de la production d’énergie. Cela permet non seulement d’améliorer l’efficacité énergétique, mais aussi d’optimiser l’utilisation des ressources.

Evolution vers des systèmes intelligents

Avec le développement des systèmes de gestion de l’énergie domestique (SGED), le schéma unifilaire doit refléter l’intégration d’automatismes et d’algorithmes d’intelligence artificielle. De cette manière, la réponse à des demandes énergétiques changeantes pourrait être optimisée pour une meilleure performance.

Ressources supplémentaires pour approfondir vos connaissances

Pour ceux qui désirent approfondir leur compréhension des schémas unifilaires, plusieurs ressources sont disponibles. Des sites comme SolairePro et EcoFlow fournissent des articles et des guides instructifs, accessibles à tous niveaux.
