schema cablage panneau solaire

La transition vers des sources d’énergie renouvelables est devenue une nécessité, tant pour la planète que pour nos économies personnelles. Parmi ces sources, le panneau solaire se distingue par son accessibilité et son efficacité. Toutefois, réussir son installation implique la compréhension d’un schéma de câblage panneau solaire adéquat. Cet article explore les différentes étapes pour une installation réussie, les composants nécessaires, ainsi que des conseils pratiques pour garantir une performance optimale de votre système photovoltaïque. La question du câblage, souvent négligée, joue un rôle crucial dans le bon fonctionnement des installations solaires. Que vous soyez un débutant ou un professionnel, ce guide essentiel vous fournira toutes les informations clés pour un câblage efficace.

Il est important de considérer les différentes marques présentes sur le marché, telles que Siemens, SunPower et LG, qui offrent des produits de qualité, pouvant s’adapter à vos besoins spécifiques. Le choix des accessoires de panneaux solaires et des câbles photovoltaïques doit être fait avec soin pour garantir la durabilité de votre installation. Grâce à ce guide, vous développerez une meilleure compréhension des aspects techniques nécessaires pour profiter pleinement de l’énergie solaire tout en optimisant le coût de votre système.

Comprendre le schéma de câblage des panneaux solaires

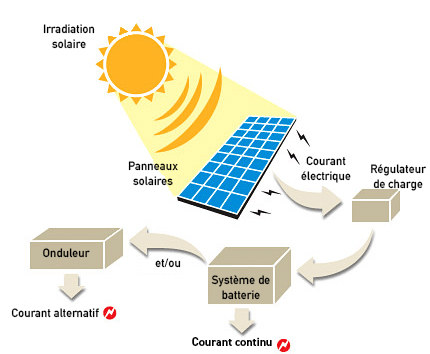

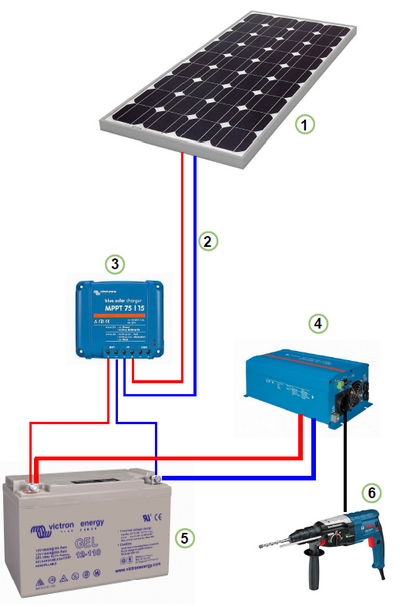

Avant d’aborder les détails pratiques de l’installation, il est essentiel de comprendre ce qui compose un schéma électrique panneau solaire. Ce schéma vous fournira une vision d’ensemble du câblage entre les panneaux solaires, l’onduleur et les autres composants. Lors d’une installation de panneaux solaires, il est courant d’avoir plusieurs modules connectés en série ou en parallèle, selon la configuration que vous choisissez.

Les différents types de câblage

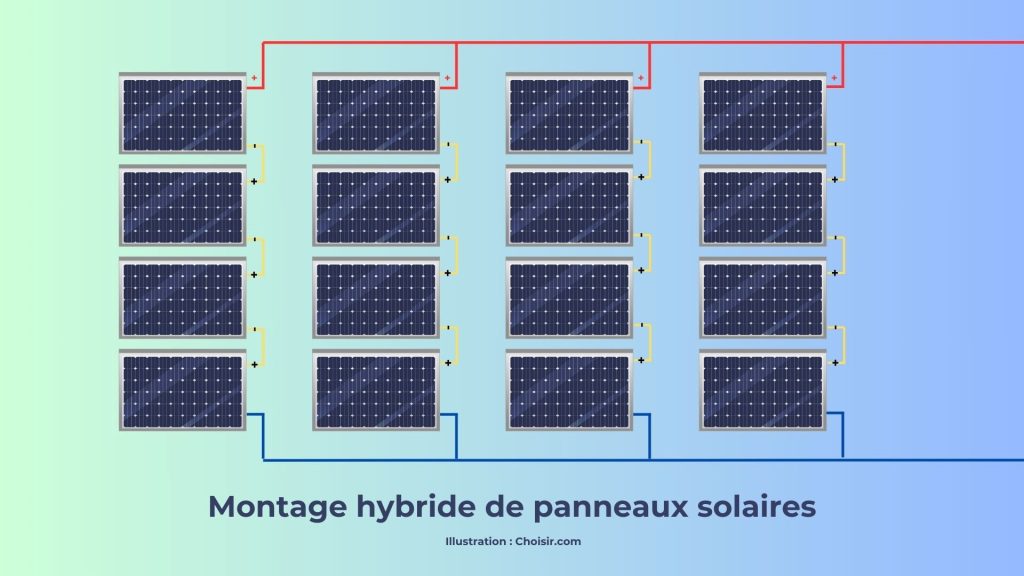

Le type de câblage utilisé peut influencer la performance de votre système. Généralement, on retrouve deux principales configurations : le câblage en série et le câblage en parallèle. Chacune de ces configurations a ses propres avantages et inconvénients.

• Câblage en série :
  • Avantages : Un courant constant, idéal pour les installations nécessitant peu de puissance.
  • Inconvénients : Si un panneau est ombragé ou endommagé, cela affecte l’ensemble de la chaîne.
• Avantages : Un courant constant, idéal pour les installations nécessitant peu de puissance.
• Inconvénients : Si un panneau est ombragé ou endommagé, cela affecte l’ensemble de la chaîne.
• Câblage en parallèle :
  • Avantages : Si un panneau est affecté, le reste du système continue de fonctionner.
  • Inconvénients : Cela augmente la complexité du câblage et nécessite un dimensionnement précis des équipements.
• Avantages : Si un panneau est affecté, le reste du système continue de fonctionner.
• Inconvénients : Cela augmente la complexité du câblage et nécessite un dimensionnement précis des équipements.

Les composants clés du câblage

Un guide de câblage panneaux solaires doit inclure une liste des composants essentiels. Voici quelques éléments que vous devez considérer :

1. Modules photovoltaïques : Les panneaux solaires eux-mêmes, comme le panneau solaire Siemens, le panneau solaire SunPower ou le panneau solaire LG.
2. Onduleurs : Ils convertissent le courant continu produit par les panneaux en courant alternatif, utilisable par les appareils domestiques.
3. Câbles photovoltaïques : Spécialement conçus pour résister aux conditions extérieures, ils doivent être de qualité pour éviter les pertes d’énergie.
4. Connecteurs : Ils assurent la connexion entre les panneaux et les câbles.
5. Accessoires : Ceux-ci peuvent inclure les supports de montage, les dispositifs de protection, et autres équipements spécifiques.

Installer le câblage des panneaux solaires

La phase d’installation est cruciale, car elle détermine l’efficacité de votre système solaire. En effet, un câblage mal fait peut entraîner une perte d’énergie significative. Commencez par déterminer l’emplacement idéal pour vos panneaux, en fonction de l’ensoleillement et de l’ombre potentielle.

Étapes de l’installation

La première étape consiste à établir votre schéma de câblage. Il doit être basé sur vos besoins énergétiques, ainsi que sur le type de panneaux solaires que vous avez choisis. Voici les étapes à suivre :

1. Déterminer la configuration : Choisissez entre le câblage en série ou en parallèle.
2. Préparation des câbles : Coupez les câbles selon la longueur nécessaire pour éviter les pertes d’énergie.
3. Connexion des panneaux : Installez d’abord les câbles des panneaux solaires vers l’onduleur, en respectant le schéma établi.
4. Test de l’installation : Vérifiez chaque connexion et réalisez des tests de fonctionnement pour confirmer que le système fonctionne correctement.

Les erreurs courantes à éviter

Dans le processus d’installation, certaines erreurs peuvent avoir des conséquences désastreuses pour la performance de votre système. En voici quelques-unes à éviter :

• Ne pas respecter le schéma cablage panneau solaire.
• Utiliser des câbles de mauvaise qualité.
• Ignorer les recommandations du fabricant concernant les connecteurs et accessoires.
• Ne pas tester le système après l’installation.

Optimiser la performance de votre système solaire

Une fois votre installation effectuée, il est crucial de procéder à une optimisation régulière pour garantir que votre système continue de fonctionner à son maximum d’efficacité. Cela implique plusieurs aspects, allant de l’entretien régulier à la mise à jour des composants.

Entretien et surveillance

La maintenance est essentielle pour la durabilité de votre système. Un des aspects les plus souvent négligés est l’accumulation de saleté et de débris sur les panneaux solaires, qui peuvent bloquer la lumière solaire et diminuer la production d’énergie. Voici quelques conseils :

• Nettoyez vos panneaux régulièrement, surtout après de fortes tempêtes.
• Vérifiez périodiquement les câbles et les connexions pour détecter d’éventuels dommages.
• Installez un système de surveillance pour suivre les performances de votre installation.

Mise à jour technologique

Avec l’évolution rapide des technologies, il est important de se tenir informé des nouveaux produits disponibles sur le marché. Les panneaux solaires, comme le panneau solaire LG ou SunPower, continuent d’améliorer leur efficacité. Remplacer des composants obsolètes peut faire une différence significative au fil du temps.

Conclusion sur l’importance du câblage dans l’installation de panneaux solaires

Le câblage peut sembler anodin, mais il est en réalité un élément fondamental pour assurer la transition réussie vers une source d’énergie durable. En maîtrisant le schema cablage panneau solaire et en évitant les erreurs courantes, chacun peut optimiser son investissement dans un système d’énergie solaire. Les marques de panneaux solaires comme Siemens, SunPower, et LG offrent des produits fiables qui, associés à une installation soignée, vous permettront de produire votre propre énergie renouvelable. Profitez des bénéfices financiers et environnementaux de votre installation en veillant à sa bonne mise en œuvre.
