Comprendre le schéma d’installation d’un système photovoltaïque avec MPPT et interrupteur

Ce guide vous dévoile les aspects clés d’un système photovoltaïque en mettant l’accent sur l’importance d’un schéma d’installation bien conçu. Les systèmes photovoltaïques, qui transforment l’énergie solaire en électricité, doivent être correctement configurés pour garantir leur efficacité et leur durabilité. L’intégration d’un Maximum Power Point Tracker (MPPT) et d’un interrupteur stratégiquement positionné est cruciale pour maximiser la production d’énergie et améliorer la sécurité de l’installation. Vous apprendrez à concevoir votre propre schéma et à comprendre le rôle de chaque composant.

Principes de fonctionnement d’un système photovoltaïque

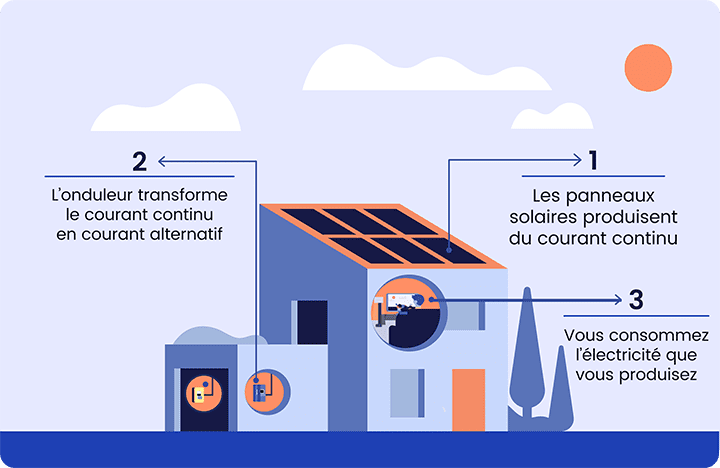

Les systèmes photovoltaïques fonctionnent en convertissant l’énergie solaire en électricité grâce à des panneaux solaires. L’eau chaude est généralement utilisée pour le chauffage, tandis que les panneaux solaires génèrent de l’électricité : ce processus est assisté par un ondulateur qui transforme le courant continu (DC) produit par les panneaux en courant alternatif (AC), adapté à l’utilisation domestique. De plus, l’usage d’un MPPT permet d’extraire la puissance maximale des panneaux photovoltaïques, même lorsque les conditions de lumière sont variables.

Composants d’un système photovoltaïque

Un système photovoltaïque se compose de plusieurs éléments clés :

• Panneaux solaires : Ils capturent la lumière du soleil et la convertissent en électricité.
• Ondulateur: Il convertit le DC en AC.
• MPPT: Optimise le rendement des panneaux.
• Batteries: Stockent l’énergie pour une utilisation ultérieure.
• Interrupteur: Assure la sécurité et le contrôle du système.

L’importance du schéma d’installation

Un schéma d’installation est essentiel car il représente la disposition et le raccordement des différents composants du système. Cette représentation graphique assure que tous les fils et dispositifs sont correctement connectés, évitant ainsi des risques de dysfonctionnement ou de panne.

Un bon schéma d’installation facilitera également l’intervention de votre installateur et pourra s’avérer très utile durant la phase de maintenance ou d’extension du système. Ce schéma doit indiquer clairement le positionnement des panneaux solaires, les connexions entre l’onduleur et le réseau électrique, ainsi que l’emplacement du MPPT et des batteries.

Les bénéfices d’un schéma bien conçu

Un schéma bien conçu assure non seulement la sécurité mais optimise également la production d’énergie. Avec un schéma détaillé, les installateurs peuvent identifier les meilleures options d’installation et même anticiper les futures difficultés potentielles. Cela réduit également les coûts d’installation en minimisant le temps passé à chercher des solutions. Un bon schéma offre ainsi une tranquillité d’esprit, sachant que votre installation est en conformité avec les normes de sécurité.

Conception du schéma d’installation

Pour concevoir un schéma d’installation de votre système photovoltaïque, plusieurs étapes doivent être respectées :

1. Évaluation des besoins énergétiques: Calculez votre consommation d’énergie pour dimensionner correctement votre système.
2. Positionnement des panneaux: Choisissez l’emplacement idéal pour les panneaux en fonction de l’ensoleillement et de l’orientation.
3. Choix des composants: Sélectionnez des équipements de qualité, y compris des panneaux solaires, des onduleurs, et des MPPT adaptés à vos besoins.
4. Élaboration du schéma: Tracez un schéma indiquant toutes les connexions et le câblage nécessaire.

Matériaux nécessaires pour l’installation

Pour réaliser cette installation, vous aurez besoin de divers matériaux, notamment :

• Panneaux solaires de bonne qualité
• Ondulateur compatible
• Contrôleur MPPT
• Batteries de stockage
• Câbles et connecteurs de haute qualité
• Interrupteur pour la sécurité

Raccordements et sécurité

Lors de l’installation d’un système photovoltaïque, il est impératif de respecter des normes de sécurité spécifiques. Le câblage doit être effectué selon les bonnes pratiques pour minimiser les risques de court-circuit ou de surcharge. Description des principales étapes de sécurité :

• Vérifier le câblage pour les mauvais contacts.
• Installer un interrupteur de sécurité pour couper rapidement l’alimentation.
• Utiliser des disjoncteurs adaptés pour protéger chaque circuit.

Normes à respecter lors de l’installation

Les installations photovoltaïques doivent respecter des normes strictes pour assurer la sécurité et la fiabilité :

• Conformité aux normes de sécurité électrique (NF C 15-100 en France).
• Utilisation de matériel certifié et de qualité.
• Assurance que l’installation soit accessible pour une maintenance future.

Entretien et suivi du système

Un bon entretien est crucial pour assurer la longévité et l’efficacité de votre système photovoltaïque. Cela inclut des vérifications régulières des panneaux, de l’onduleur, et des batteries. Voici quelques conseils pour un entretien adéquat :

• Inspecter les panneaux solaires pour détecter les traces de saleté ou de dommage.
• Contrôler les connexions et les câbles pour éviter toute défaillance.
• Vérifier la performance du MPPT et s’assurer qu’il fonctionne correctement.

Monitoring du système

Utilisez un système de monitoring pour suivre la production d’énergie et détecter les problèmes éventuels rapidement. Cela peut être fait via des applications compatibles avec votre onduleur, permettant ainsi d’adapter l’utilisation d’énergie selon les saisons et les conditions climatiques.
