Schéma de principe pour une installation photovoltaïque UTE

Les installations photovoltaïques représentent une avancée significative dans la transition énergétique, mais comprendre les spécificités techniques et réglementaires qui les entourent est essentiel pour garantir leur efficacité et leur sécurité. Le schéma de principe d’une installation photovoltaïque, comme présenté dans les normes UTE, est un document fondamental qui illustre non seulement le fonctionnement d’un système mais également la conformité aux normes en vigueur.

Compréhension du schéma de principe des installations photovoltaïques

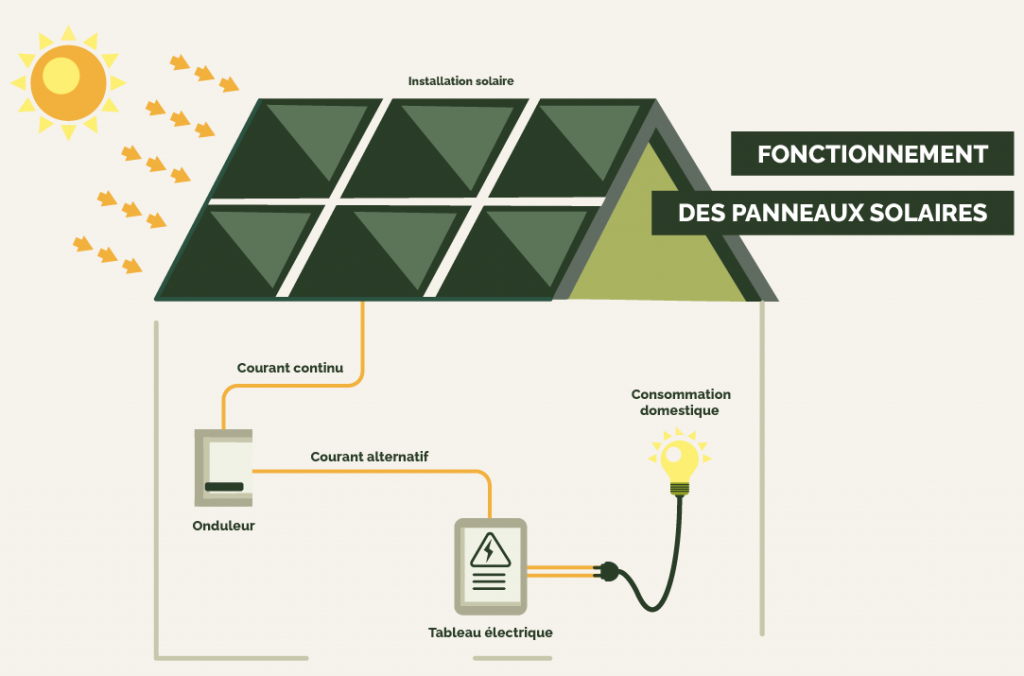

Le schéma de principe est un outil visuel essentiel dans la conception d’une installation photovoltaïque. Il permet de représenter les relations entre les différents composants du système, de façon à optimiser leur fonctionnement. Généralement, on y retrouve les panneaux solaires, l’onduleur, les batteries et les dispositifs de protection.

Les éléments clés du schéma de principe

Les éléments principaux d’un schéma de principe comprennent :

• Panneaux solaires : Ils convertissent l’énergie solaire en courant continu (CC).
• Onduleur : Transforme le courant continu en courant alternatif (CA), rendant l’électricité adaptée à l’utilisation domestique.
• Dispositifs de protection : Assurent la sécurité de l’installation, incluant des disjoncteurs et des parafoudres.
• Batteries : stockent l’énergie excédentaire pour une utilisation ultérieure.

Cet ensemble de composants ne doit pas simplement être assemblé de manière aléatoire. Leur fonctionnement optimal dépend de la compréhension des interactions entre chacun d’eux. Par exemple, l’orientation et l’inclinaison des panneaux solaires influencent directement leur production d’énergie, ce qui nécessite une réflexion préalable lors de la conception du schéma.

Importance des normes et référentiels

Les schémas de principe ne sont pas seulement des représentations graphiques, ils doivent également respecter des normes spécifiques, comme la NF C 15-100 et le guide UTE C 15-712-1. Ces documents sont conçus pour garantir que toutes les installations photovoltaïques répondent à des exigences de sécurité, de performance et de durabilité.

La norme NF C 15-100, en particulier, traite des installations électriques à basse tension et est d’application obligatoire en France. Son amendement en août 2008 a intégré les installations photovoltaïques dans son champ d’application, ouvrant la voie à son encadrement par le guide UTE C 15-712.

Il est donc impératif que chaque dossier d’installation soit accompagné d’un schéma de principe rigoureux, respectant les exigences établies par ces normes. Cela garantit non seulement la sécurité des utilisateurs, mais également la pérennité de l’installation.

Le guide UTE C 15-712-1 : fondements et applications

Le guide UTE C 15-712-1 est considéré comme un document fondamental pour les professionnels du secteur photovoltaïque. Il fournit des prescriptions techniques détaillées englobant tous les éléments d’une installation, allant des panneaux solaires aux systèmes de raccordement au réseau électrique.

Composants et prescriptions du guide

Le guide aborde plusieurs aspects techniques cruciaux, notamment :

• Classe d’isolation : Exige une isolation renforcée pour les circuits à courant continu.
• Mise à la terre : Précise la nécessité de mise à la terre des masses métalliques.
• Dispositifs de protection : Détaille les types de disjoncteurs et dispositifs de protection exigés.
• Câbles : Définit les caractéristiques des câbles à utiliser, tout en prenant en considération les variations de température.

Ces mentions ne sont pas simplement protocolaires. Elles assurent le bon fonctionnement des installations et la protection des personnes et des biens. Par exemple, le choix des dispositifs de protection, comme les fusibles et les parafoudres, peut faire la différence entre une installation performante et une installation à risque.

L’évolution des installations photovoltaïques

Depuis la première édition de ce guide, publiée en 2008, le secteur a connu des évolutions significatives. L’émergence de nouveaux composants, comme les modules photovoltaïques bifaces ou les micro-onduleurs, a également nécessité une mise à jour des réglementations.

La révision de 2013 a inclus des précisions relatives au fonctionnement des systèmes connectés au réseau, permettant ainsi aux professionnels de mieux gérer les installations de forte puissance.

Cette mise à jour est d’autant plus nécessaire dans le cadre de la mise en œuvre des dispositifs liés à la transition énergétique, comme les initiatives proposées par TotalEnergies ou EDF Renouvelables.

Éléments de sécurité et dispositifs de protection

La sécurité d’une installation photovoltaïque est l’un des aspects les plus cruciaux à considérer. Le développement de normes spécifiques, telles que celles fournies par le guide UTE C 15-712-1, a été motivé par la nécessité de protéger les personnes et les biens.

Dispositifs de protection indispensables

Les installations photovoltaïques doivent impérativement inclure des dispositifs de sécurité. Parmi ceux-ci figurent :

• Differential Circuit Breakers (DDR) : Protections contre les courants de fuite.
• Fusibles : Protections nécessaires des circuits à courant continu.
• Parafoudres : Protéger l’installation contre les surtensions.
• Système de sectionnement : Permettre une coupure rapide et sûre.

Ces dispositifs ne sont pas seulement nécessaires pour respecter les réglementations, mais ils viennent également renforcer la confiance des utilisateurs dans l’efficacité et la sécurité des systèmes photovoltaïques. Le recours à des professionnels compétents est essentiel pour s’assurer que ces éléments sont intégrés à l’installation de manière appropriée.

Influence des réglementations sur le choix des dispositifs

Les choix liés aux dispositifs de protection sont souvent influencés par les réglementations en vigueur. Par exemple, les nouvelles directives exigent des équipements capables de supporter les conditions extrêmes qui pourraient survenir, comme les surtensions dues à des phénomènes météorologiques. De plus, la mise en œuvre d’un système de coupure d’urgence est cruciale, surtout à proximité des onduleurs, afin de garantir la sécurité en cas d’incident.

Il est essentiel de prêter une attention particulière à ces détails pour améliorer non seulement la durabilité de l’installation, mais aussi garantir une utilisation sans danger pour les utilisateurs.

Optimisation de l’installation et rendement énergétique

L’optimisation des installations photovoltaïques se traduit par des choix stratégiques en termes de composants et de configuration. Chaque décision doit être guidée par une volonté d’optimiser le rendement énergétique et de maximiser l’autoconsommation.

Facteurs influençant le rendement énergétique

Le rendement d’une installation photovoltaïque dépend de plusieurs facteurs, parmi lesquels :

• Orientation des panneaux : Une orientation adéquate peut augmenter la production d’énergie.
• Inclinaison : Ajuster l’angle de montée des panneaux selon la localisation augmente leur efficacité.
• Type de panneaux : Choisir des panneaux de haute efficacité comme ceux produits par SunPower ou Pionnier.

Par exemple, des études montrent que des panneaux inclinés à 30 degrés maximisent l’exposition au soleil, améliorant considérablement le rendement en comparaison avec des panneaux plats. De même, choisir des panneaux de marques réputées comme Voltalia ou SolaireDirect peut faire une différence significative.

Stratégies d’intégration des systèmes de stockage

Utiliser des batteries de stockage permet de gérer efficacement la production d’énergie. Ce choix est crucial, surtout à une époque où la demande en énergie varie considérablement entre le jour et la nuit. Des solutions telles que celles proposées par Akuo Energy sont particulièrement adaptées pour maximiser l’autoconsommation.

Les batteries aident à conserver l’énergie excédentaire produite pendant la journée, la rendant disponible lors des périodes de forte demande ou de faible production solaire, garantissant ainsi une autonomie énergétique plus importante.

Dans un monde en pleine transformation énergétique, ces choix ne sont pas à prendre à la légère. Des entreprises comme Engie et Photowatt mettent en avant l’importance de ces stratégies, non seulement pour le profit personnel, mais également pour contribuer à une énergie plus verte.

Le rôle des installations photovoltaïques dans la transition énergétique

Les installations photovoltaïques sont au cœur de la transition énergétique qui se dessine à l’échelle mondiale. Leur capacité à produire une énergie renouvelable permet de réduire la dépendance aux combustibles fossiles tout en minimisant l’empreinte carbone.

Impact sur l’économie locale et les emplois

Outre leurs avantages environnementaux, les installations photovoltaïques apportent également des bénéfices économiques. La création d’emplois dans le secteur photovoltaïque se développe, avec des entreprises locales comme GreenYellow, qui font naître de nouvelles opportunités.

• Emplois dans la construction : Installation de panneaux solaires.
• Emplois techniques : Maintenance et contrôle des installations.
• R&D : Soutien à l’innovation dans les technologies solaires.

L’essor des installations photovoltaïques contribue ainsi non seulement à une meilleure gestion de l’énergie, mais renforce également l’économie locale. De plus, en séduisant les consommateurs qui veulent réduire leurs coûts énergétiques, ces systèmes prennent une place de choix dans le paysage énergétique actuel.

Injections d’énergie dans le réseau

Les installations photovoltaïques connectées au réseau électrique permettent d’injecter de l’énergie verte directement dans le réseau. Cela favorise une utilisation plus efficiente et durable de l’énergie à l’échelle régionale. Les utilisateurs peuvent ainsi revendre l’excédent d’électricité, générant une source de revenus complémentaire.

Cette approche favorise également le développement d’une culture de l’énergie renouvelable parmi le grand public. La possibilité, par exemple, de vendre du surplus à des entreprises comme EDF Renouvelables, incite davantage de ménages à imaginer une transition vers un mode de vie plus durable.

Ce chemin vers un avenir plus vert est leur objectif collectif, permettant à chacun de jouer un rôle actif dans la lutte contre le changement climatique.
