Comprendre le schéma installation électrique photovoltaïque est crucial pour optimiser l’énergie solaire à domicile. Les systèmes photovoltaïques se composent de divers éléments qui interagissent pour produire de l’électricité. Une bonne maîtrise des schémas permet de réaliser une installation efficace et sécurisée. Nous allons explorer les composants essentiels, leur fonction, ainsi que des conseils utiles pour une installation réussie.

Les installations photovoltaïques se distinguent par leur capacité à convertir l’énergie solaire en électricité. En apprenant à lire un schéma électrique pour les panneaux solaires, vous pourrez mieux appréhender les différents circuits et l’agencement des composants. Après cela, le bricolage installation photovoltaïque deviendra une tâche plus accessible, vous permettant de travailler en toute sécurité avec des équipements comme les onduleurs photovoltaïques de marques reconnues telles que Schneider Electric photovoltaïque, SMA Solar Technology, ou Fronius installation solaire.

Comprendre le schéma électrique d’une installation photovoltaïque

Chaque installation photovoltaïque repose sur un schéma électrique panneaux solaires détaillé, où chaque élément joue un rôle clé. Un bon schéma vous aidera à visualiser les connections entre les panneaux solaires, les régulateurs, et les batteries, ainsi que leur interaction avec le réseau électrique.

Les composants d’un circuit électrique photovoltaïque

Le circuit électrique photovoltaïque se compose de plusieurs éléments interconnectés. D’abord, les panneaux solaires capturent la lumière du soleil et transforment cette énergie en courant continu (CC). Ce courant est ensuite envoyé à l’onduleur, qui convertit le CC en courant alternatif (CA) pour une utilisation domestique.

En parallèle, un régulateur de charge maintient un niveau optimal pour la batterie, permettant de stocker l’énergie pour un usage ultérieur, notamment lors des périodes nuageuses ou la nuit. Il est également essentiel d’inclure un système de protection, tel qu’un disjoncteur, pour éviter les surcharges électriques.

Le schéma d’installation doit également préciser les connexions entre ces composants, en illustrant les câbles et les terminaisons. Pour approfondir ce sujet, vous pouvez consulter des guides d’installation photovoltaïque, qui vous donneront des instructions détaillées.

La gestion de l’installation : conseils pratiques

Réaliser une installation photovoltaïque efficace nécessite une bonne planification. Commencez par évaluer votre consommation énergétique afin de déterminer la capacité nécessaire de votre système. Utilisez le schéma d’installation pour évaluer la disposition optimale des panneaux sur votre toiture, tenant compte des ombres portées par des arbres ou des structures adjacentes.

Une fois le matériel sélectionné, il est recommandé de suivre un guide pas à pas pour chaque étape de l’installation. Que vous choisissiez de réaliser cette installation vous-même ou de faire appel à des experts, des marques comme Fronius offrent des ressources et un support technique inestimables. L’utilisation de composants de qualité est cruciale pour assurer la longévité et l’efficacité de votre installation.

Importance du respect des normes électriques

Respecter les normes électriques est non seulement essentiel pour la sécurité, mais cela permet également d’optimiser les performances de votre installation. Les systèmes photovoltaïques doivent être conformes aux réglementations locales et nationales, incluant le câblage, les protections, et la mise à la terre.

Investir dans un bon matériel, comme ceux de Schneider Electric photovoltaïque, garantit que votre système répondra aux exigences pour une efficacité et une sécurité maximales. Un mauvais câblage peut entraîner des pertes d’énergie significatives, affectant ainsi le retour sur investissement de votre système.

Pour obtenir plus de détails sur les schémas d’installations, vous pouvez consulter des schémas spécifiques qui montrent comment intégrer des batteries dans votre système.

Les outils nécessaires pour l’installation

Pour réaliser un bricolage installation photovoltaïque, il est important de s’équiper des bons outils. Voici une liste de matériel indispensable :

• Un multimètre pour mesurer la tension et le courant.
• Des outils de découpe et de fixation pour les panneaux solaires.
• Des connecteurs et câbles électriques de qualité.
• Des dispositifs de protection comme des disjoncteurs.
• Un niveau pour assurer que les panneaux sont parfaitement droits.
• Des équipements de sécurité, comme des gants et des lunettes de protection.

Chacun de ces outils joue un rôle dans la création d’une installation efficace et fiable. Investir dans un bon matériel facilite non seulement l’installation, mais assure également la sécurité de l’utilisateur. Grâce à des marques telles que SMA Solar Technology, ces outils peuvent être trouvés facilement sur le marché.

Exemples de schémas et de plans d’installation

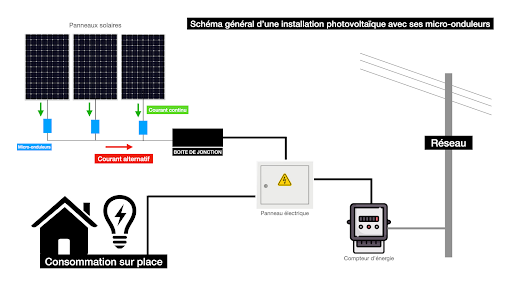

Pour visualiser le fonctionnement d’un système photovoltaïque, il est utile d’examiner différents schémas. Un schéma d’installation typique montre comment chaque élément est connecté, ainsi que leur disposition sur votre propriété. Cela peut être particulièrement utile lorsque vous planifiez l’emplacement de panneaux solaires sur votre toit.

Certains sites proposent des schémas d’installation gratuits qui peuvent vous aider à concevoir votre projet. Visualiser ces plans vous évitera des erreurs coûteuses lors de l’installation.

Suivi et maintenance du système photovoltaïque

Une fois l’installation photovoltaïque en place, il est crucial de suivre et de maintenir le système. Cela inclut le nettoyage régulier des panneaux pour maximiser leur efficacité, en évitant l’accumulation de poussière ou de débris. De plus, vérifiez régulièrement les connexions électriques et assurez-vous que le régulateur de charge fonctionne correctement.

Réalisé correctement, ce suivi peut prolonger la vie de votre installation tout en optimisant votre retour sur investissement en énergie. Recueillir des données de performance permet également d’identifier d’éventuels problèmes. Si une baisse de rendement est constatée, il peut être nécessaire d’ajuster le système, comme modifier le placement des panneaux ou vérifier les connexions.

Les marques telles que Fronius et SMA Solar Technology offrent des outils de surveillance intégrés qui facilitent ce suivi. Un bon suivi peut prévenir des coûts imprévus à l’avenir, en vous permettant d’effectuer des réparations nécessaires avant qu’elles ne deviennent graves.
