Guide complet pour comprendre le schéma électrique d’une installation photovoltaïque

Les installations photovoltaïques deviennent de plus en plus populaires, et pour de bonnes raisons. Non seulement elles nous permettent de profiter d’une énergie renouvelable et propre, mais elles permettent également de réaliser des économies sur nos factures d’électricité. Ce guide complet a pour but d’éclaircir l’ensemble des aspects liés au schéma électrique d’une installation photovoltaïque, de la conception initiale à l’installation sur le terrain. En comprenant les détails techniques et en se familiarisant avec les différents composants, les propriétaires pourront maximiser leur efficacité énergétique.

Dans le monde d’aujourd’hui, équipé de différentes incitations gouvernementales et de technologies de pointe, il est essentiel de connaître les éléments clés qui permettent une installation réussie. Nous couvrirons chacun des aspects du schéma électrique, son fonctionnement, ainsi que des conseils pratiques pour une mise en œuvre efficace. Les informations suivantes vous permettront de naviguer à travers la complexité des systèmes photovoltaïques, tout en offrant une vision claire des opportunités.

Les bases du système photovoltaïque

Le système photovoltaïque fonctionne principalement grâce à des panneaux solaires, qui capturent l’énergie du soleil et la convertissent en électricité. Ce processus repose sur les propriétés des cellules photovoltaïques. Dans cette section, nous aborderons les composants d’un système photovoltaïque typique, leurs rôles respectifs et l’importance d’un schéma électrique bien conçu.

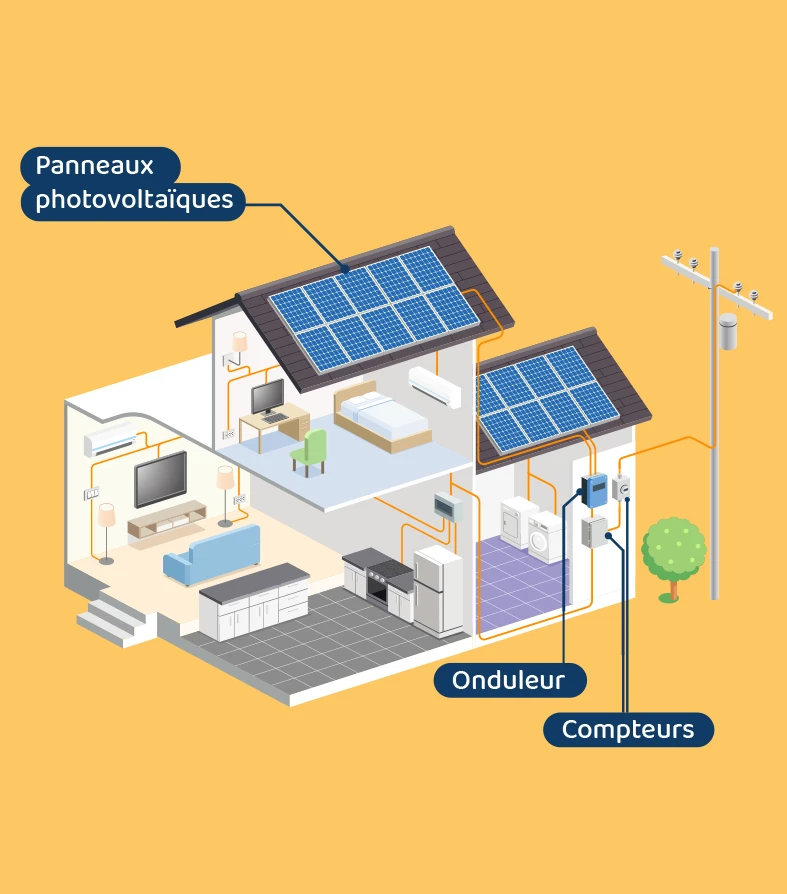

Les composants d’une installation photovoltaïque

Un système photovoltaïque est généralement composé de plusieurs éléments essentiels :

• Panneaux solaires : Ils sont le cœur du système, convertissant la lumière du soleil en électricité.
• Onduleur : Cet appareil transforme le courant continu (CC) produit par les panneaux en courant alternatif (CA), qui est le type d’électricité utilisé dans la plupart des foyers.
• Réseau électrique : La connexion à votre réseau électrique local, permettant la distribution de l’énergie produite.
• Tableau électrique : Il assure la répartition de l’électricité dans votre habitation et intègre des dispositifs de sécurité.
• Compteur d’électricité : Ce dispositif mesure la quantité d’énergie produite et consommée.

La compréhension de ces composants est vitale pour appréhender le schéma électrique d’une installation.

Le fonctionnement d’un combustible photovoltaïque

Lorsque les rayons du soleil frappent les cellules d’un panneau solaire, ils excitent les électrons à l’intérieur de celles-ci, générant du courant continu. Ce courant est ensuite envoyé à l’onduleur, qui convertit l’énergie en courant alternatif pour l’alimentation de votre maison, tandis que l’excédent peut être renvoyé au réseau national. Pour assurer cette chaîne de conversion efficace, la conception d’un schéma électrique est cruciale, en respectant les normes d’installation et les bonnes pratiques.

Éléments du schéma électrique

Le schéma électrique d’une installation photovoltaïque est une représentation graphique de l’ensemble du système et montre comment les différents composants sont reliés. La clarté de ce schéma garantit que chaque partie du processus fonctionnera correctement.

La compréhension des éléments du schéma électrique aidera les propriétaires à s’assurer que leur installation respecte les normes de sécurité et d’efficacité.

Les connexions électriques cruciales

Le schéma électrique comprend plusieurs connexions importantes :

• Connexions entre les panneaux : Chaque panneau doit être correctement interconnecté pour assurer la circulation du courant, que ce soit en série ou en parallèle.
• Raccordement à l’onduleur : L’onduleur doit être connecté à tous les panneaux solaires pour convertir le courant continu en alternatif.
• Liens avec le réseau électrique : Une connexion sécurisée au réseau est nécessaire pour réinjecter le surplus d’énergie.
• Protections : Fusibles et disjoncteurs doivent être intégrés dans le schéma électrique pour protéger contre les surcharges et les courts-circuits.

Étapes de création d’un schéma électrique

Créer un schéma électrique efficace nécessite de suivre plusieurs étapes clés. Chaque étape doit être soigneusement planifiée pour garantir l’efficacité du système dans son ensemble.

Planification initiale

La première étape consiste à déterminer vos besoins énergétiques spécifiques. En connaissant votre consommation, vous serez en mesure de choisir le nombre et le type de panneaux solaires appropriés. Un guide tel que celui proposé par Guide Photovoltaïque peut être utile pour orienter vos choix. Une fois les besoins identifiés, vous pouvez évaluer l’espace disponible sur le toit ou sur le terrain.

Conception du schéma

Il est essentiel de créer un schéma détaillé, indiquant comment chaque composant interagit. Des outils de conception de schémas sont disponibles, facilitant cette tâche. Pensez à viser une disposition qui maximise l’efficacité tout en minimisant les pertes.

Normes et régulations

Il est primordial de respecter les normes en vigueur lors de l’installation d’un système photovoltaïque. Les régulations locales peuvent influencer la production d’électricité, et un non-respect peut entraîner des complications.

Considérations législatives importantes

Avant de procéder à une installation, il est crucial de se renseigner sur les règles applicables à votre région. Cela inclut l’obtention des permis nécessaires et s’assurer que le matériel utilisé est conforme aux standards établis. De plus, en vous informant sur les aides disponibles via des documents publiés par Le Parisien, vous pourriez bénéficier de dispositifs favorables à l’intégration des énergies renouvelables.

À travers ce guide, vous avez découvert les différentes facettes du schéma électrique d’une installation photovoltaïque. En naviguant dans les détails techniques tout en gardant à l’esprit les aspects réglementaires, vous êtes mieux équipé pour faire des choix éclairés quant à votre projet d’énergie renouvelable. Avec les bonnes connaissances, l’approche et les ressources, vous pourrez non seulement réaliser une installation efficace, mais aussi économiser sur vos factures d’électricité et contribuer à un avenir énergétique durable.
