Schéma électrique installation photovoltaïque

Le sujet des installations photovoltaïques est plus que jamais d’actualité, en particulier avec l’essor des nouvelles technologies et des politiques énergétiques favorables aux énergies renouvelables. La compréhension des schémas électriques liés à ces installations est essentielle pour quiconque souhaite se lancer dans un projet photovoltaïque, que ce soit à titre individuel ou professionnel. Ce guide explore les différentes facettes des schémas électriques pour des installations photovoltaïques, des composants essentiels aux normes à respecter, en passant par les bénéfices qu’offrent ces systèmes d’énergie renouvelable.

Les composants d’une installation photovoltaïque

Panneaux photovoltaïques

Les panneaux photovoltaïques sont le cœur de toute installation énergétique solaire. Ils transforment l’énergie solaire en énergie électrique grâce à l’effet photovoltaïque. Ces dispositifs peuvent varier en efficacité et en technologie, allant des panneaux en silicium cristallin aux panneaux à couche mince. Le choix du type de panneau a un impact direct sur le rendement énergétique global de l’installation.

Onduleurs

L’onduleur joue un rôle fonctionnel dans la conversion du courant continu (DC) produit par les panneaux solaires en courant alternatif (AC), qui est le type de courant utilisé dans la majorité des foyers et des entreprises. La sélection d’un onduleur approprié est crucial pour maximiser l’efficacité d’une installation photovoltaïque.

Tableau électrique

Le tableau électrique est essentiel dans toute installation électrique, y compris dans le cas du photovoltaïque. Il doit être conforme aux normes en vigueur, notamment la nouvelle norme NF C 15-100, qui définit les conditions de raccordement des installations photovoltaïques. Les installations doivent être conçues pour gérer les flux d’énergie en toute sécurité, ce qui exige des connaissances en matière de câblage et de protection électrique.

Raccordements électriques

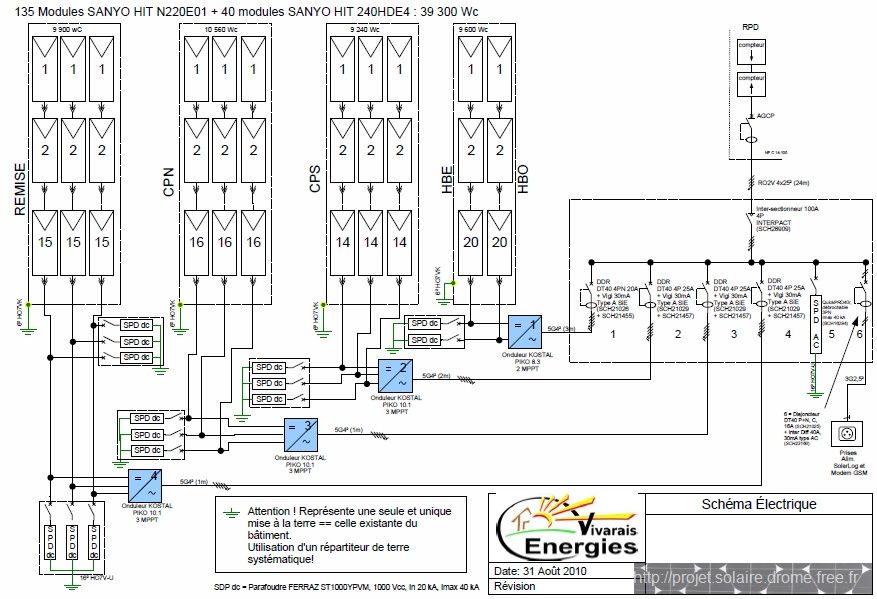

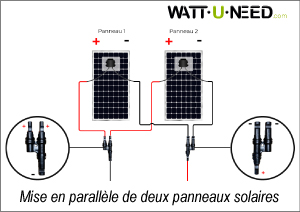

Les raccordements électriques d’une installation photovoltaïque nécessitent une attention particulière. Ils doivent être réalisés suivant les normes en vigueur et doivent prendre en compte différents facteurs, tels que la capacité de production des panneaux solaires, la puissance maximale supportée par le circuit, et la sécurité de l’installation. Les câbles doivent être adaptés pour résister aux conditions environnementales et à la charge électrique qu’ils transporteront. Un schéma unifilaire est souvent utilisé pour représenter ces connexions.

Normes et réglementations

La norme NF C 15-100

La norme NF C 15-100 est cruciale pour tous les travaux électriques en France, notamment dans le cadre des installations photovoltaïques. Elle définit les exigences de sécurité électrique que doit respecter toute installation afin d’assurer la protection des personnes et des biens. Par exemple, elle impose des exigences concernant les dispositifs de protection, les installations à terre, et les méthodes de raccordement. Les utilisateurs de systèmes photovoltaïques doivent donc connaître ces exigences pour garantir leur conformité.

Consuel et certification

La conformité des installations doit être validée par un organisme de contrôle comme le Consuel (Comité National pour la Sécurité des Usagers de l’Électricité). Obtenir un certificat de conformité est une étape critique avant la mise en service de l’installation. Sans cette validation, une installation ne peut être raccordée au réseau électrique public, ce qui nuit à la rentabilité et à la viabilité d’un projet solaire.

Régulations locales et subventions

Des incitations financières, telles que les crédits d’impôt et les aides de l’État, sont souvent disponibles pour soutenir les installations photovoltaïques. Plusieurs programmes régionaux peuvent également offrir des subventions ou des aides à l’installation, ce qui rend les projets solaires encore plus attractifs. Se renseigner sur ces possibilités maximise le retour sur investissement et peut aider à surmonter certaines barrières financières.

Réalisation d’un schéma électrique

Étape 1 : Évaluation des besoins énergétiques

Avant de dessiner un schéma, il est essentiel de comprendre les besoins en énergie de l’utilisateur. Cela implique de considérer les appareils et systèmes qui consomment de l’électricité dans le bâtiment et de mesurer leur consommation. Une analyse approfondie de la consommation permet de dimensionner correctement les panneaux photovoltaïques et de déterminer la taille de la batterie de stockage, si applicable.

Étape 2 : Élaboration du schéma électrique

Créer un schéma électrique se fait souvent à l’aide de logiciels spécialisés, qui permettent de concevoir des diagrammes clairs et conformes aux normes. Le schéma doit montrer la connexion entre les différents composants, comme les panneaux, les onduleurs et le tableau électrique. Des symboles normalisés sont utilisés pour représenter chaque élément, ce qui facilite la compréhension par tout professionnel du secteur.

Étape 3 : Vérification et validation

Une fois le schéma élaboré, il est nécessaire de le faire vérifier par un professionnel certifié. Ce dernier s’assure de la conformité du schéma avec les exigences réglementaires et les normes de sécurité électrique. Une validation minutieuse prévient d’éventuels problèmes lors de l’installation et garantit que tout fonctionne comme prévu.

Les enjeux de l’autoconsommation

Les avantages de l’autoconsommation

L’autoconsommation permet aux particuliers et entreprises de consommer l’électricité produite par leurs panneaux solaires, réduisant ainsi leur dépendance au réseau électrique. Cela contribue non seulement à diminuer les factures d’électricité, mais aussi à réduire l’empreinte carbone de l’utilisateur. En augmentant le taux d’utilisation de l’énergie renouvelable, les installations photovoltaïques contribuent à la transition énergétique.

Les systèmes de stockage d’énergie

Les systèmes de stockage, tels que les batteries, permettent de stocker l’énergie excédentaire produite pendant la journée, ce qui peut être utilisé ultérieurement lorsque la production est insuffisante. Cela améliore l’efficacité générale de l’installation, et en cas de coupure de courant, l’utilisateur reste alimenté en électricité.

L’impact sur le réseau électrique

Les installations photovoltaïques, lorsqu’elles sont correctement intégrées au réseau, peuvent réduire la demande total sur les infrastructures existantes. Cependant, un trop grand nombre d’installations collectives sans gestion adéquate pourrait aboutir à des déséquilibres et à des enjeux de stabilité du réseau. Ainsi, le développement de systèmes de gestion de l’énergie devient essentiel pour une intégration réussie des installations photovoltaïques à grande échelle.
