Comprendre le schéma électrique d’une installation photovoltaïque

Les panneaux solaires photovoltaïques représentent une solution d’avenir incontournable pour une transition énergétique réussie. Maîtriser le schéma électrique d’une installation photovoltaïque est essentiel pour garantir un système optimal et efficace. Cet article explore les éléments clés du schéma électrique, les différentes configurations d’installation, ainsi que les avantages liés à chaque méthode. Savoir choisir et comprendre ces aspects est crucial pour toute personne envisageant de s’engager dans l’énergie solaire.

Le fonctionnement des panneaux solaires et l’importance du schéma électrique

Les panneaux solaires photovoltaïques sont conçus pour convertir l’énergie solaire en électricité. Le cœur de ce processus repose sur des cellules photovoltaïques, qui transforment les photons du soleil en courant électrique continu (DC). Ce courant doit être transformé en courant alternatif (AC) pour être utilisé dans nos maisons, c’est ici qu’intervient l’onduleur.

Le schéma électrique de toute installation photovoltaïque est essentiel. Un schéma clair permet d’identifier les différents éléments : panneaux solaires, onduleurs, batteries et autres accessoires nécessaires au bon fonctionnement du système. La compréhension de ce schéma peut influencer directement l’efficacité de votre installation.

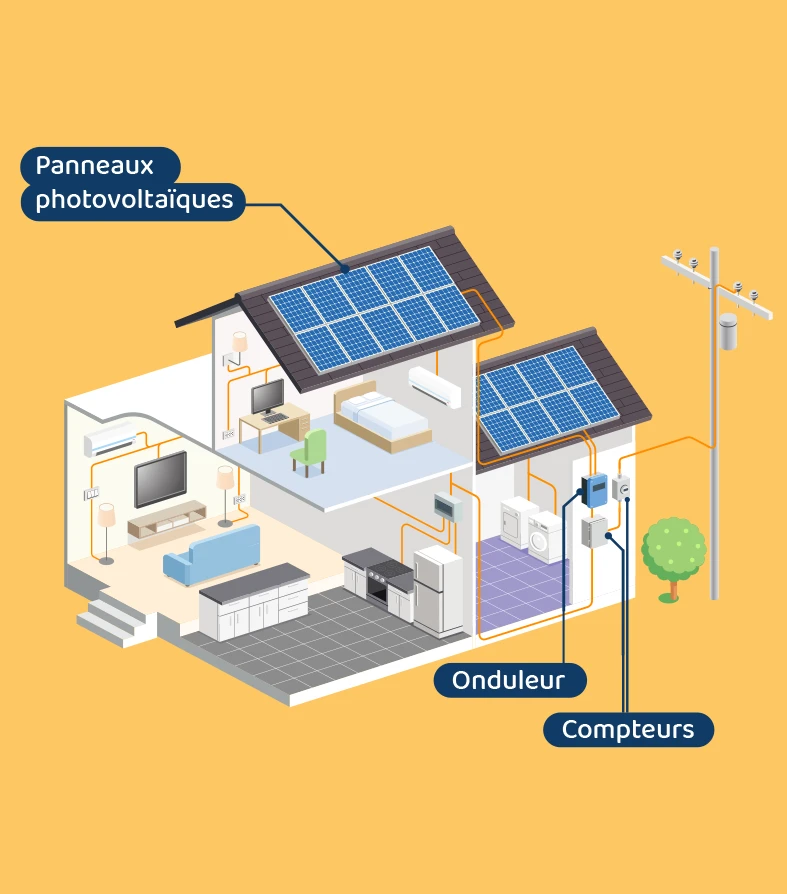

Les composants clés d’une installation photovoltaïque

Connaître les composants d’une installation photovoltaïque est fondamental. Certains éléments sont cruciaux pour assurer un fonctionnement optimal:

• Panneaux solaires : Ils captent l’énergie solaire et la convertissent en électricité.
• Onduleur : Transforme le courant continu (DC) des panneaux en courant alternatif (AC).

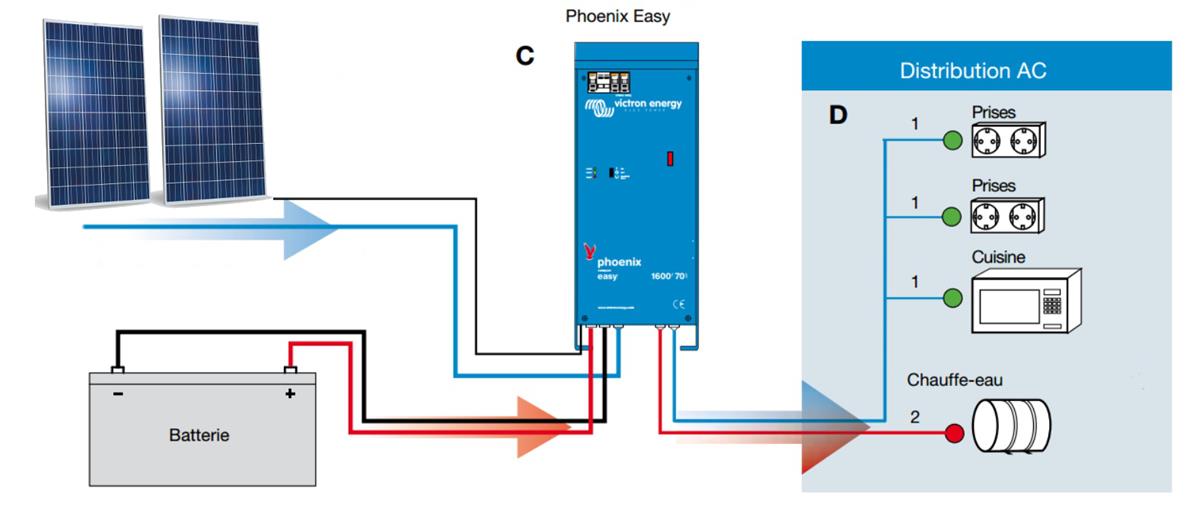

• Batterie : Stocke l’électricité produite pour utilisation ultérieure, améliorant ainsi votre autonomie énergétique.
• Régulateur de charge : Gère la charge de la batterie pour éviter les surcharges ou les décharges excessives.

Différentes configurations de schéma : en série et en parallèle

Lors de l’installation de panneaux solaires, deux configurations principales peuvent être choisies : le montage en série et le montage en parallèle.

Installation en série

Dans un montage en série, les panneaux sont connectés les uns après les autres. Chaque panneau augmente la tension totale du système, tout en maintenant le même courant. Cette méthode est souvent utilisée lorsque l’espace est limité et permet d’utiliser des fils plus fin, ce qui peut réduire les coûts. Toutefois, si un panneau est ombragé ou défaillant, cela peut affecter l’ensemble du système.

Installation en parallèle

À l’inverse, la connexion en parallèle maintient la même tension pour chaque panneau, mais additionne les courants. Si un panneau fonctionne moins bien, cela n’impacte pas le reste du système. Cette disposition est idéale pour augmenter la puissance fournie par le système, surtout pour les installations de grande taille. Les systèmes de stockage fonctionnent généralement sur ce type de montage.

Le choix de l’onduleur et son rôle dans le schéma

L’onduleur est un des composants les plus importants dans le schéma d’une installation photovoltaïque. Il agit comme le cerveau du système, transformant le courant continu produit par les panneaux solaires en courant alternatif utilisable par les appareils domestiques.

Il existe plusieurs types d’onduleurs : les onduleurs centraux, qui gèrent plusieurs panneaux à la fois, et les micro-onduleurs, qui sont installés sur chaque panneau. Le choix de l’onduleur doit se faire en tenant compte de la configuration de votre installation et de l’étendue de votre système. Un bon onduleur peut garantir une performance optimale et maximiser la production d’électricité.

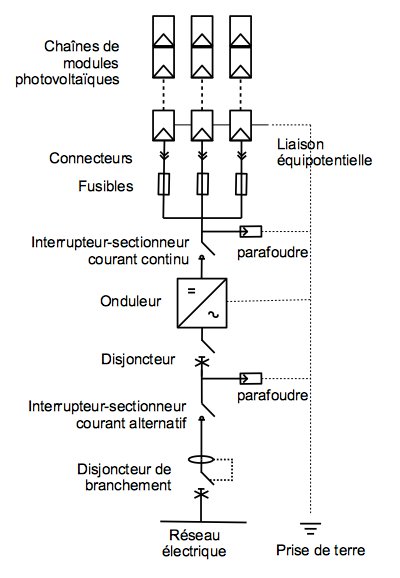

Les protections nécessaires dans un schéma d’installation photovoltaïque

La protection de votre installation est primordiale pour prévenir les pannes et garantir sa durabilité. Plusieurs dispositifs doivent être intégrés dans le schéma électrique :

• Disjoncteur CC : Il permet de déconnecter manuellement l’ensemble du système pour la maintenance ou en cas de problème.
• Fusible DC : Protège l’installation contre les courts-circuits, en coupant le courant excessif si nécessaire.
• Parafoudre : Protège vos équipements contre les surtensions causées par des orages.

Ces éléments de sécurité ne doivent pas être négligés, car ils garantissent une longévité et une efficacité maximales de votre installation.

FAQ sur les installations photovoltaïques

Pour mieux comprendre le fonctionnement et les caractéristiques d’une installation photovoltaïque, voici quelques questions fréquentes.

Quel est l’avantage principal d’une installation solaire avec batterie de stockage ?

L’un des principaux avantages d’une installation avec batterie est sa capacité à fournir une autonomie énergétique. Cela permet d’utiliser l’électricité générée même lorsqu’il n’y a pas de soleil.

Comment choisir entre un montage en série et en parallèle ?

Le choix dépend des besoins spécifiques. Le montage en série est efficace pour des espaces limités, alors que le montage en parallèle est préférable pour de plus grandes installations.

Quelle est la différence entre un branchement monophasé et triphasé ?

Le branchement monophasé convient aux petites installations tandis que le triphasé est plus adapté aux grandes maisons ou bâtiments industriels.

Ressources supplémentaires et liens utiles

Pour approfondir vos connaissances sur les installations photovoltaïques et les schémas électriques, n’hésitez pas à consulter les ressources en ligne et les guides pratiques. Des documents peuvent également vous aider à mieux comprendre les liaisons et le fonctionnement de systèmes photovoltaïques.
