Comprendre le schéma électrique pour l’installation photovoltaïque 12 V

L’énergie solaire s’affirme comme une alternative d’avenir, permettant de produire de l’électricité verte de manière durable. Les panneaux photovoltaïques, en particulier, jouent un rôle clé dans cette transition énergétique. Cet article explore les tenants et aboutissants du schéma électrique relatif à une installation photovoltaïque 12 V. Ce guide fournit des clés pour comprendre comment fonctionne un système de panneaux solaires, en se concentrant sur les composants essentiels, leur fonctionnement, et l’importance de leur interconnexion.

Avec l’essor des technologies vertes, il devient fondamental de maîtriser les bases du fonctionnement des panneaux photovoltaïques, notamment le schéma électrique qui est la colonne vertébrale de tout système photovoltaïque. Que vous soyez un professionnel du secteur ou simplement curieux d’en apprendre plus sur l’énergie renouvelable, cet article ambitionne de vous apporter les connaissances nécessaires pour optimiser votre installation.

Principes de base des systèmes photovoltaïques

Les systèmes photovoltaïques convertissent l’énergie solaire en électricité à travers un processus complexe mais fascinant. Les cellules photovoltaïques sont au cœur de cette technologie, jouant un rôle crucial dans la conversion de la lumière en énergie électrique. Lorsqu’elles sont exposées au soleil, ces cellules entament un processus d’excitation des électrons, générant ainsi un courant électrique continu (DC).

Dans une installation photovoltaïque classique, plusieurs cellules sont assemblées en modules qui, à leur tour, sont connectés entre eux pour former un système cohérent. Un système 12 V se compose généralement de plusieurs panneaux solaires qui sont adaptés pour charger des batteries de même tension. Cette configuration est idéale pour les installations autonomes, comme celles des camping-cars ou des systèmes hors réseau.

Les composants d’un système photovoltaïque 12 V

Pour mieux comprendre le schéma électrique d’une installation photovoltaïque, passons en revue les principaux composants d’un système 12 V :

• Cellules photovoltaïques : Convertissent la lumière en électricité.
• Modules PV : Assemblage de plusieurs cellules, généralement 36, 60, ou 72 cellules.
• Onduleur : Convertit le courant continu (DC) produit par les panneaux en courant alternatif (AC), adapté aux appareils ménagers.
• Batterie : Stocke l’énergie produite pour utilisation ultérieure.
• Régulateur de charge : Protège la batterie contre les surcharges et les décharges profondes.
• Système de câblage : Interconnecte tous les éléments pour un fonctionnement harmonieux.

La fonction des onduleurs dans un système photovoltaïque

L’onduleur est un composant essentiel dans une installation photovoltaïque. Sa principale fonction est de convertir le courant continu (DC) généré par les panneaux solaires en courant alternatif (AC), qui est le type d’électricité utilisé dans la plupart des foyers. Les onduleurs modernes sont extrêmement efficaces et dotés de fonctionnalités avancées qui permettent une gestion optimisée de l’énergie produite.

Il existe différents types d’onduleurs : les onduleurs string, les micro-onduleurs et les onduleurs centralisés. Chacun d’eux présente des avantages spécifiques selon la taille et le type d’installation. Par exemple, un onduleur string est souvent recommandé pour une installation typique de taille moyenne, tandis que les micro-onduleurs peuvent être plus adaptés si les panneaux sont soumis à des ombres ou à des orientations variées.

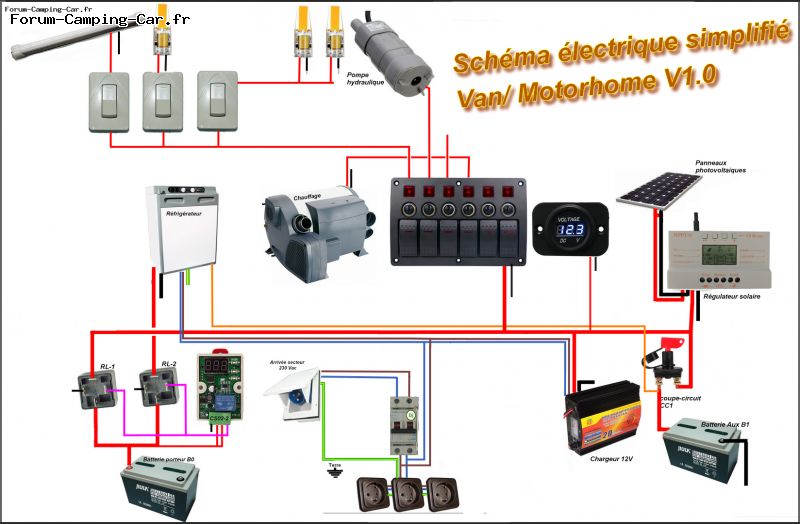

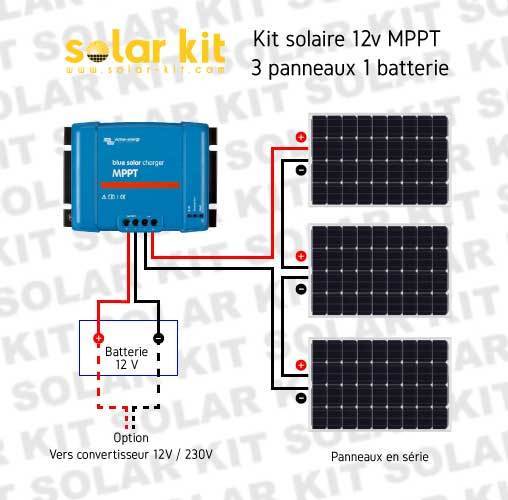

Schéma électrique d’une installation photovoltaïque 12 V

Le schéma électrique est un élément clé pour toute installation photovoltaïque. Il décrit comment les composants interagissent et se connectent les uns aux autres. Pour une installation 12 V, le schéma inclut généralement le panneau solaire, l’onduleur, la batterie, et le régulateur de charge.

En suivant le schéma électrique, on peut voir comment :

• Le courant DC est produit par le panneau solaire et dirigé vers le régulateur de charge.
• Le régulateur de charge contrôle la charge de la batterie, empêchant toute surcharge.
• L’énergie stockée dans la batterie peut ensuite être utilisée pour alimenter des appareils, ou être convertie en AC par l’onduleur.

Comprendre les connexions

Les connexions entre ces composants doivent être soigneusement planifiées pour garantir un fonctionnement optimal. Un câblage correctement dimensionné est crucial, car il influence la perte d’énergie et la sécurité du système. Le choix du diamètre des câbles dépend de la distance entre les composants et de l’intensité du courant transporté.

Les erreurs de câblage sont fréquentes et peuvent causer des inefficacités majeures ou même des risques d’incendie. Suivre le schéma électrique est primordial pour s’assurer que tous les éléments fonctionnent en harmonie.

Installation et maintenance d’un système photovoltaïque 12 V

L’installation d’un système photovoltaïque 12 V nécessite une attention particulière à chaque détail pour garantir un fonctionnement optimal et sécurisé. La première étape consiste à réaliser une étude de faisabilité de l’emplacement choisi. Cela inclut une analyse de l’ensoleillement et une évaluation des structures disponibles pour monter les panneaux.

Il est vivement conseillé de faire appel à des professionnels pour l’installation, car une mauvaise installation peut entraîner des problèmes de sécurité et de fonctionnement. Le processus d’installation englobe plusieurs phases : mise en place des supports, fixation des panneaux, connexion électrique, et configuration de l’onduleur.

Phases de maintenance

Une fois l’installation effectuée, la maintenance est essentielle pour s’assurer que le système fonctionne correctement. Généralement, les systèmes photovoltaïques nécessitent peu d’entretien, mais certaines vérifications sont nécessaires. Cela inclut le nettoyage des panneaux pour éviter que la saleté n’affecte leur performance, et des inspections régulières des connexions électriques pour s’assurer qu’elles sont intactes et sécurisées.

Les batteries également requièrent un suivi particulier. Un contrôle régulier de leur état, ainsi que des tests de performance, peuvent prévenir des problèmes futurs et garantir une longévité optimale de l’ensemble du système.

Avantages et inconvénients des systèmes photovoltaïques 12 V

Les systèmes photovoltaïques 12 V présentent plusieurs avantages, notamment :

• Autonomie : Idéal pour des applications hors réseau, offrant la possibilité de produire sa propre électricité.
• Simplicité d’installation : Les systèmes 12 V sont souvent plus simples et moins coûteux que des installations plus complexes.
• Flexibilité : Ils peuvent être adaptés à différents besoins, tels que les camping-cars ou les chalets isolés.

Malgré ces avantages, il existe des inconvénients à prendre en compte :

• Capacité limitée : Pour une utilisation domestique standard, un système 12 V peut ne pas fournir suffisamment d’énergie.
• Coût initial : Le prix des panneaux et des équipements peut représenter un investissement significatif, même si ce coût est souvent compensé par les économies sur les factures d’énergie à long terme.

Les solutions d’amélioration

Pour surmonter certaines de ces limites, il est possible d’envisager des solutions comme l’intégration de plusieurs panneaux pour augmenter la production d’énergie, ou l’utilisation d’un onduleur plus puissant pour l’acquisition de l’énergie nécessaire à des équipements plus gourmands en énergie. Ces ajustements peuvent faire une grande différence dans l’efficacité des systèmes photovoltaïques 12 V.

Ressources supplémentaires

Pour approfondir vos connaissances sur les systèmes photovoltaïques, plusieurs ressources en ligne existent. Les sites spécialisés dans l’énergie solaire offrent une multitude d’articles, de guides pratiques, et de vidéos éducatives. De plus, les forums de discussion peuvent être de précieux outils pour échanger avec d’autres utilisateurs et professionnels du secteur.

Recherchez également des formations en ligne sur l’énergie renouvelable, ou envisagez de participer à des ateliers. L’apprentissage continu est la clé pour maximiser l’efficacité d’un système photovoltaïque.

Des organismes comme l’Agence Française de l’Énergie Solaire proposent des ressources éducatives pour vous accompagner dans votre projet. En vous informant et en restant à jour avec les dernières innovations, vous pourrez optimiser l’utilisation de vos installations photovoltaïques.
