schema branchement panneau solaire

Le schéma de branchement pour les panneaux solaires est essentiel à une installation réussie. Un bon entendement de l’architecture et du câblage électrique est crucial pour garantir une performance optimale des systèmes photovoltaïques. Dans cet article, nous examinerons en détail les composants essentiels, les différentes configurations de systèmes solaires, ainsi que les aspects pratiques liés à l’installation panneau solaire. Qu’il s’agisse d’un premier projet ou d’une mise à jour d’un système existant, chaque étape mérite une attention particulière.

Nous aborderons également les différents types de régulateurs de charge, notamment ceux proposés par des marques reconnues comme Victron et SunPower. Dans le monde en constante évolution de l’énergie solaire, il est indispensable de suivre les dernières tendances et innovations. Décryptons les éléments clés qui vous aideront à interpréter et mettre en œuvre un schéma de câblage solaire efficace.

Comprendre le Schéma de Branchement d’un Panneau Solaire

Le branchement électrique panneau solaire requiert des compétences techniques, mais une compréhension de base peut être acquise par tout individu intéressé. Dans cette section, nous examinerons les différents éléments à prendre en compte lors de l’élaboration d’un schéma de branchement.

Éléments Clés du Schéma de Branchement

Le kit panneaux solaires comprend plusieurs composants, chacun jouant un rôle essentiel. Les principaux éléments à considérer incluent :

• Panneaux solaires: Ils capturent l’énergie solaire et la convertissent en électricité.
• Contrôleurs de charge: Régulent la tension et le courant provenant des panneaux, évitant tout dommage aux batteries.
• Batteries: Stockent l’électricité générée pour une utilisation ultérieure.
• Onduleurs: Convertissent le courant continu en courant alternatif, adapté pour les appareils électroménagers.
• Câblage: Essentiel pour la connexion entre les différents composants.

Chaque élément doit être correctement interconnecté pour assurer un fonctionnement optimal. Le schéma électrique photovoltaïque doit refléter ces connexions de manière claire et structurée.

Types de Système Photovoltaïque

Il existe plusieurs types de systèmes photovoltaïques qui peuvent être choisis selon les besoins spécifiques. Les plus courants sont :

• Systèmes Grille-Connectés: Sécurisent l’énergie depuis le réseau électrique, parfaits pour les particuliers qui souhaitent alimenter leur maison avec un soutien énergétique.
• Systèmes Autonomes: Idéaux pour les zones éloignées, ne nécessitant pas de connexion au réseau.
• Systèmes Hybrides: Combinent les avantages des systèmes connectés et autonomes, permettant une meilleure flexibilité.

Les Régulateurs de Charge et leur Importance

Le régulateur de charge panneau solaire est souvent négligé, mais il joue un rôle déterminant dans la gestion de l’énergie. Il permet de maximiser l’autonomie des batteries et de prolonger leur durée de vie. Un bon régulateur protégera également vos appareils et vos batteries des surtensions qui pourraient causer des dommages irrémédiables.

Choisir le Bon Régulateur de Charge

Lors de la sélection d’un régulateur de charge, plusieurs critères doivent être considérés :

• Capacité: Assurez-vous qu’il peut gérer le courant maximal de vos panneaux.
• Tension: Il doit correspondre à la tension des batteries utilisées.
• Fonctionnalités: Des options avancées incluent la protection contre les courts-circuits et les surcharges.

Les marques comme Victron offrent des modèles très appréciés pour leur fiabilité et leur technologie de pointe. Ces outils facilitent le suivi et la gestion de l’énergie dans divers systèmes solaires.

Installation Pratique du Panneau Solaire

L’installation panneau solaire est une tâche qui demande minutie et préparation. Assurez-vous d’avoir tous les outils nécessaires à portée de main avant de débuter le processus. Cela inclut un gabarit pour les trous, un niveau à bulle, et bien sûr, des équipements de sécurité.

Étapes Clés de l’Installation

Suivre un guide clair est essentiel pour garantir que votre installation soit à la fois efficace et sécurisée. Voici les étapes clés :

1. Évaluation de l’emplacement: Choisissez un endroit bien exposé au soleil, loin de toute ombre des arbres ou bâtiments.
2. Installation des supports: Fixez les supports qui maintiendront les panneaux en place.
3. Fixation des panneaux: Montez les panneaux sur les supports et sécurisez-les correctement.
4. Câblage: Effectuez le branchement panneau solaire Victron selon le schéma établi.
5. Connexion au régulateur de charge: Assurez-vous que tous les éléments sont correctement interconnectés pour éviter des courts-circuits.

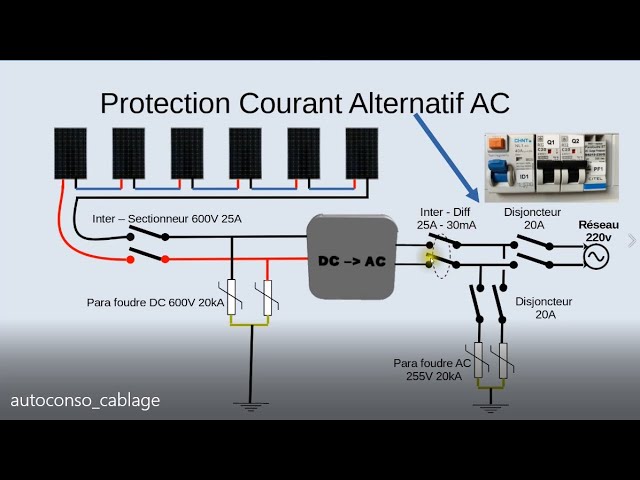

Exemples de Schémas de Branchement

Pour illustrer les différentes configurations, voici quelques exemples de schématique de branchement panneau solaire couramment utilisés:

Type de Système	Description	Schéma
Système Grille-Connecté	Gère l’énergie du réseau électrique, avec un retour sur la grille.
Système Autonome	Fonctionne indépendamment de tout réseau, idéal pour les zones isolées.
Système Hybride	Combine les principes des systèmes précédents pour une flexibilité optimale.

Ressources et Aide Supplémentaire

Pour ceux qui envisagent de se lancer, des ressources supplémentaires peuvent être très utiles. Des sites comme Installation Photovoltaïque fournissent des guides et des outils pour faciliter votre projet. N’hésitez pas à demander conseil à des professionnels ou à participer à des forums spécialisés pour partager vos expériences.
