Le principe du régulateur pour l’installation photovoltaïque

Le domaine des énergies renouvelables se développe de plus en plus et l’un des dispositifs phares est sans aucun doute le régulateur solaire. Cet appareil, souvent méconnu, joue un rôle crucial dans le fonctionnement des installations photovoltaïques, permettant ainsi aux particuliers de bénéficier d’une énergie propre tout en optimisant la gestion de leur production d’électricité. Dans le cadre d’une installation, le régulateur de charge assure un suivi précis de la production d’énergie et son stockage optimal. En effet, afin de maximiser l’autonomie énergétique, cet outil doit être compris et bien intégrés dans toute réflexion sur une transition énergétique durable.

Le rôle du régulateur solaire

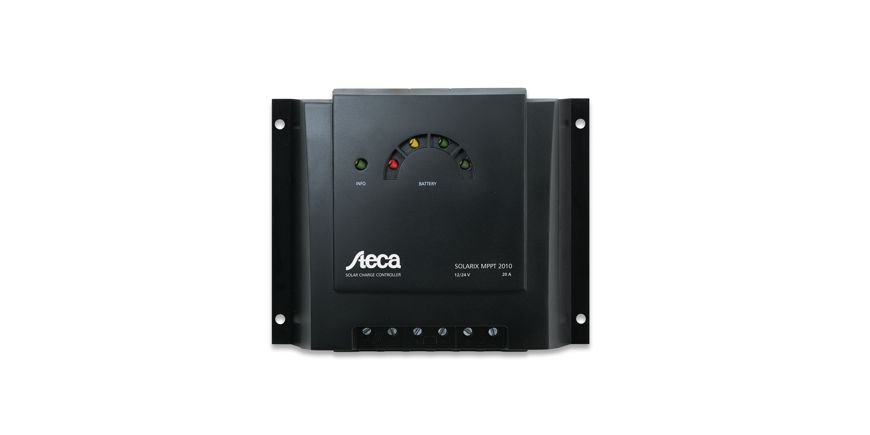

Le régulateur solaire, parfois appelé chargeur solaire ou contrôleur de charge, remplit une fonction essentielle au sein d’une installation photovoltaïque. Il est chargé de gérer la charge et la décharge des batteries qui stockent l’énergie produite par les panneaux solaires. Sans lui, les batteries peuvent subir des dommages dus à une surcharge ou une décharge trop rapide.

Fonctionnement du régulateur solaire

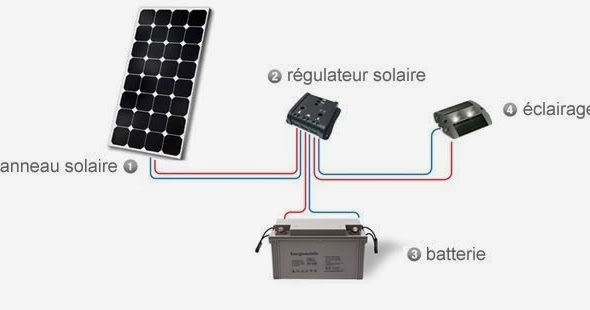

Pour appréhender le rôle du régulateur, il est nécessaire de revenir sur le fonctionnement d’une installation solaire. Celle-ci est composée de différents éléments utiles au processus de conversion de l’énergie solaire en électricité exploitable. Les panneaux photovoltaïques, en effectuant une conversion de la lumière en énergie électrique, envoient leur production vers le régulateur avant que l’énergie ne soit dirigée vers les batteries ou utilisée par le système électrique de la maison.

Le régulateur ajuste continuellement la tension et l’intensité du courant pour s’assurer que la batterie reçoit uniquement la quantité d’énergie nécessaire. Il est donc un outil de protection indispensable qui permet à une installation de conserver son efficacité à long terme.

Régulateurs MPPT

Les régulateurs MPPT, de leur côté, s’ajustent en temps réel pour optimiser la conversion de l’énergie solaire en électricité. Ils sont capables de gérer des tensions variables et peuvent améliorer le rendement énergétique de l’installation jusqu’à 30 %. Ce type de régulateur est plus adapté pour des systèmes plus complexes avec un grand nombre de panneaux solaires.

Régulateurs PWM

Les régulateurs PWM sont souvent considérés comme les régulateurs d’entrée de gamme. Ils fonctionnent par modulation de la largeur des impulsions envoyées à la batterie. Bien qu’ils soient efficaces pour des installations simples, leur rendement est généralement inférieur à celui des régulateurs MPPT, surtout dans des conditions d’ensoleillement variées.

Le choix du régulateur solaire adapté

Choisir le bon régulateur solaire est une étape clé pour assurer le bon fonctionnement d’une installation photovoltaïque. Différents critères doivent être considérés lors de l’achat :

Capacité du régulateur

Il est primordial de choisir un régulateur dont la capacité est adaptée au nombre de panneaux solaires et à la capacité de la batterie. Ce choix doit tenir compte du courant maximum de charge ainsi que de la tension admissible du système. Un régulateur sous-dimensionné risque de ne pas être en mesure de gérer le flux d’énergie nécessaire, ce qui pourrait endommager les composants du système électrique.

Technologie intégrée

La technologie du régulateur, qu’elle soit PWM ou MPPT, doit également influencer le choix. Comme mentionné, les régulateurs MPPT offrent généralement un rendement supérieur, mais ils sont aussi plus coûteux. Évaluer le coût sur le long terme est essentiel avant de prendre une décision.

Options supplémentaires

Certains régulateurs viennent avec des fonctionnalités avancées, comme des écrans numériques pour un suivi en temps réel ou des options de connectivité pour une gestion à distance. Ces options peuvent s’avérer utiles pour les utilisateurs souhaitant surveiller leur production d’énergie et ajuster leur consommation.

Le fonctionnement détaillé du régulateur solaire

Pour bien comprendre les fonctions du régulateur solaire, il est souhaitable d’approfondir les aspects techniques de son fonctionnement. Le régulateur gère principalement la charge et la décharge des batteries, garantissant ainsi que la durée de vie de celles-ci est prolongée.

Phases de charge des batteries

Lors de la recharge d’une batterie, le régulateur passe par plusieurs phases. Au départ, la phase de Bulk permet de charger rapidement la batterie jusqu’à environ 75 % de sa capacité. Ensuite, la phase Absorption entame une charge plus lente jusqu’à atteindre la pleine capacité de la batterie. Enfin, la phase Float maintient la batterie dans un état optimal sans surcharger, garantissant ainsi une utilisation prolongée.

Stabilisation de la charge

Un autre aspect fondamental du régulateur est sa capacité à stabiliser la charge. Lorsqu’une batterie est pleine, un régulateur efficace sera en mesure de limiter la quantité de courant envoyée. Il évite ainsi les fluctuations de tension qui pourraient abîmer l’accumulateur, assurant un entretien continu de la performance énergétique de l’installation.

Intégrer le régulateur dans votre installation photovoltaïque

L’intégration d’un régulateur dans un système photovoltaïque nécessite une bonne planification. Ce dernier doit être connecté correctement entre les panneaux solaires et les batteries.

Installation du régulateur

Lors de l’installation, il est important de respecter les spécifications techniques fournies par le fabricant. Chaque modèle de régulateur possède des connexions spécifiques et des instructions précises concernant l’assemblage. Un montage incorrect pourrait entraîner des pertes d’énergie et des problèmes de sécurité.

Maintenance régulière

Afin de garantir une performance optimale, une maintenance régulière du régulateur est nécessaire. Cela comprend le nettoyage des connexions, la vérification des indicateurs LED si présents, et l’évaluation de l’état général de l’appareil. Une bonne pratique est de regarder les valeurs de production et de consommation régulièrement pour identifier d’éventuelles anomalies.

Dépannage courant

En cas de dysfonctionnement, il est essentiel de connaître les bases du dépannage. Les régulateurs modernes sont souvent dotés d’écrans qui affichent des codes d’erreur. Ces derniers aideront à identifier l’origine d’un problème, qu’il s’agisse d’une surcharge ou d’une déconnexion.
