Comment installer un câble électrique pour un système photovoltaïque

Installer un câble électrique adéquat est crucial pour récupérer l’énergie solaire et la transformer en électricité utilisable. La mise en place d’un système photovoltaïque correctement câblé permet non seulement de maximiser l’efficacité énergétique, mais également d’assurer la sécurité de l’installation. L’importance du câblage adapté pour votre système solaire ne peut être sous-estimée, car des erreurs dans l’installation peuvent mener à des pertes d’énergie significatives. Dans ce guide, nous explorerons en profondeur le processus d’installation de câbles électriques pour un système photovoltaïque et fournirons des conseils pratiques pour garantir que vous obtenez les meilleurs résultats possibles.

Choix des câbles électriques pour votre système photovoltaïque

Le choix des câbles est une étape primordiale lors de l’installation de votre système photovoltaïque. Des câbles de mauvaise qualité ou inappropriés peuvent entraîner des problèmes d’efficacité et de sécurité. Il est impératif de se concentrer sur trois aspects principaux : le type de câble, la section et la conformité aux normes.

Type de câble

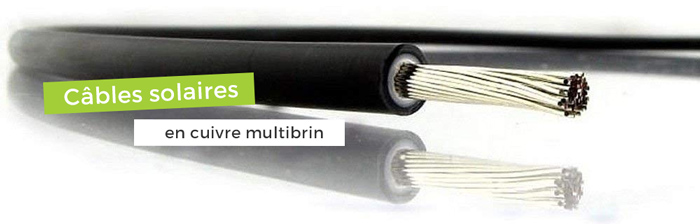

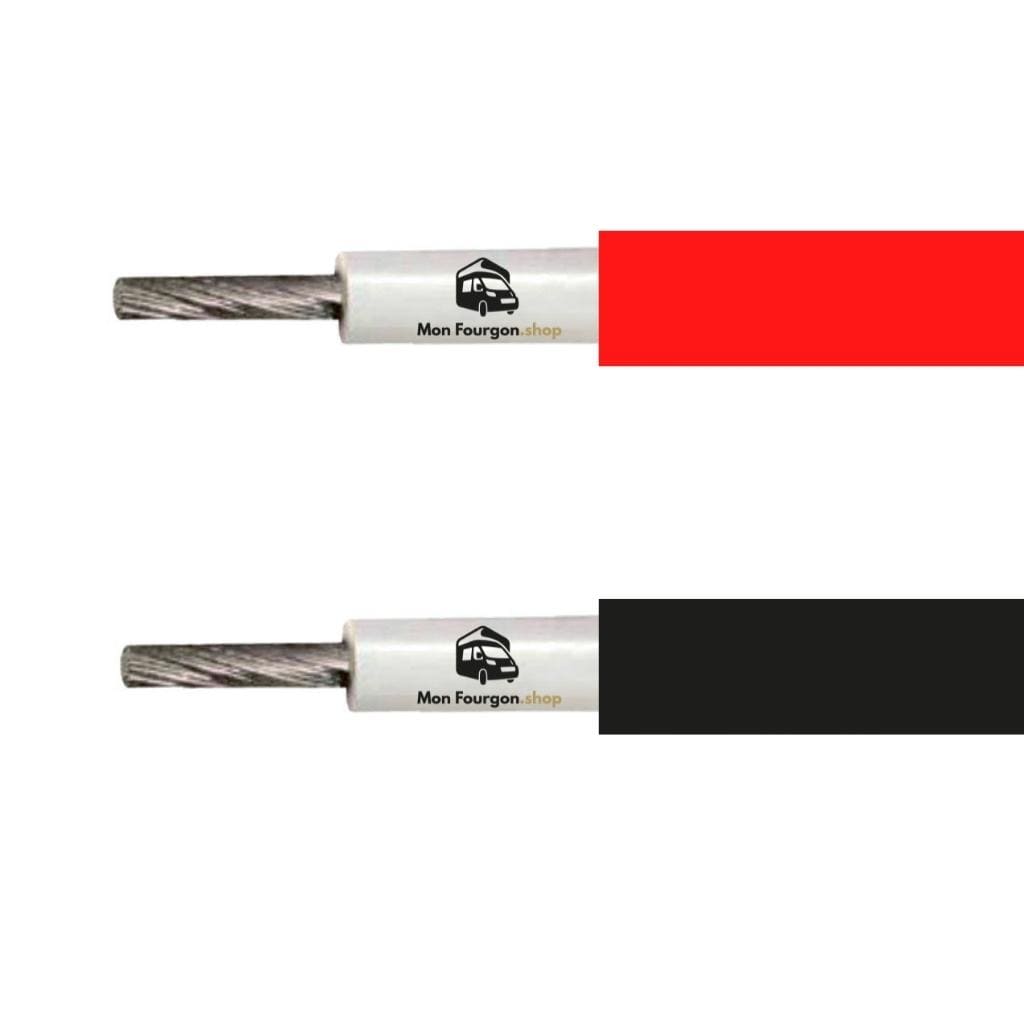

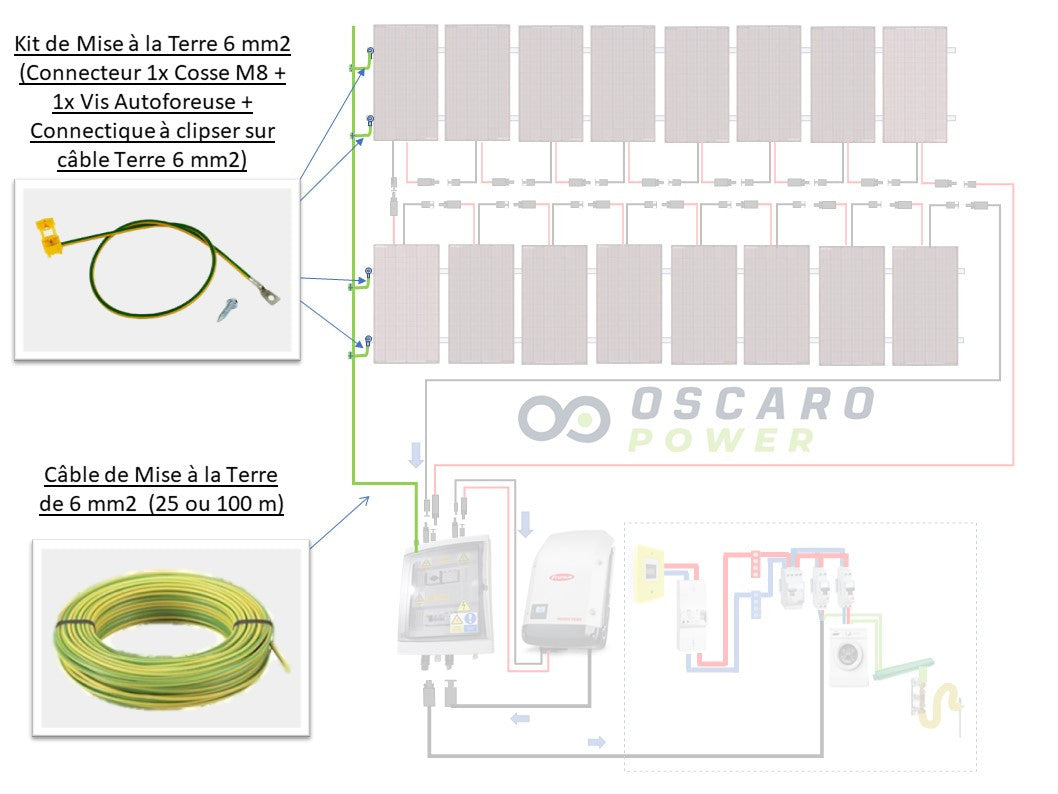

Dans le domaine photovoltaïque, on recommande généralement d’utiliser des câbles solaires de type PV1-F ou H1Z2Z2-K. Ces câbles sont conçus pour résister à des conditions extérieures extrêmes, telles que les UV, l’humidité et les variations de température. Ils sont flexibles, ce qui facilite leur manipulation lors de l’installation.

Section du câble

La section du câble doit être choisie en fonction de la puissance de votre installation. Une section trop faible peut provoquer des pertes de tension, tandis qu’une section trop importante peut être inutile en termes de coût. Par exemple, pour une installation de 3 kW, une section de 1,5 mm² peut être suffisante, mais pour des systèmes plus puissants, une section de 2,5 mm² ou plus pourrait être nécessaire. Cela dépend également de la distance entre les panneaux solaires et l’onduleur.

Conformité aux normes

Il est essentiel de s’assurer que les câbles utilisés respectent les normes de sécurité en vigueur. En France, la norme NF C 15-100 s’applique au câblage électrique des installations photovoltaïques. Cela garantit que les câbles sont conçus pour une utilisation en milieu professionnel et résidentiel, et qu’ils peuvent supporter les charges électriques nécessaires sans risque d’incendie ou de défaillance.

Processus d’installation des câbles électriques

La mise en place des câbles est une tâche délicate qui nécessite de la précision et de la préparation.

Préparation de l’installation

Avant de commencer, il est crucial de préparer votre espace de travail. Organisez les outils nécessaires : pince coupante, dénudeur de câble, connecteurs et, bien sûr, les câbles. Assurez-vous également que le lieu est propre et dégagé. Un espace de travail encombré peut nuire à votre concentration.

Installation des câbles

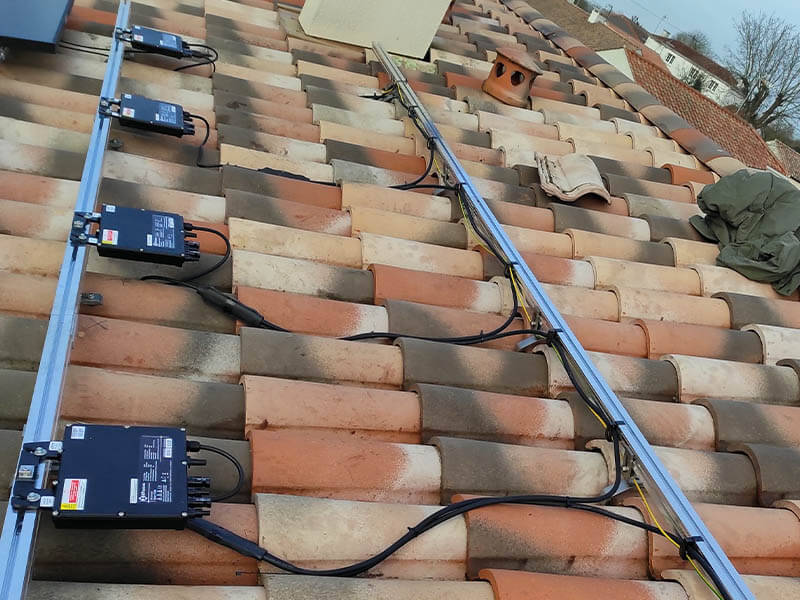

Commencez par dénuder les extrémités des câbles, en prenant soin de ne pas endommager les conducteurs en cuivre à l’intérieur. Ensuite, vous devrez déterminer le chemin le plus efficace pour faire passer vos câbles entre les panneaux solaires et l’onduleur. Évitez les angles vifs et les frottements contre des surfaces abrasives qui pourraient endommager l’isolation au fil du temps.

Connexion des câbles

Une fois que vous avez décidé sur le trajet des câbles, il sera temps de procéder à leurs connexions. Utilisez des connecteurs appropriés pour assurer une bonne connexion électrique. Ceci est particulièrement important, car des connexions mal réalisées peuvent entraîner une augmentation de la température et potentiellement des risques d’incendie. Le respect des instructions du fabricant est essentiel pour cette étape.

Protection des câbles

Une fois les câbles installés, il est nécessaire de les protéger contre les éléments extérieurs. Utilisez des conduits pour éviter les dommages causés par des animaux ou des intempéries. Installer une protection au niveau des points de connexion est également fondamental.

Vérification après installation

Après avoir finalisé l’installation, une vérification complète est primordiale. Testez chaque connexion et assurez-vous qu’il n’y a pas de court-circuit ou de perte de tension. Recueillir des données sur la performance de votre système pendant les premiers jours peut également aider à identifier d’éventuels problèmes.

Les erreurs courantes lors de l’installation

Lors de l’installation des câbles pour un système photovoltaïque, certaines erreurs fréquemment rencontrées peuvent affecter la performance de votre installation.

Choix du mauvais type de câble

Un des erreurs les plus courantes est de ne pas choisir le bon type de câble. Un câble non adapté aux conditions extérieures, par exemple, peut rapidement se détériorer et affecter la performance de l’installation. Il est fondamental de toujours opter pour des câbles spécifiquement conçus pour les systèmes photovoltaïques.

Installation négligente

Une installation négligente peut également être source de problèmes. Des câbles mal placés peuvent entraîner des pertes d’énergie, des échauffements excessifs ou même des risques d’incendie. Le respect des étapes décrites dans ce guide est vital pour assurer une installation réussie.

Ne pas vérifier les connexions

Oublier de vérifier les connexions après l’installation est une autre erreur fréquente. Celles-ci peuvent se desserrer avec le temps, entraînant des pertes de courant ou des courts-circuits. Il est donc conseillé de toujours faire une vérification complète après chaque installation.

Impact des erreurs sur la performance

Les erreurs d’installation non seulement impactent la sécurité, mais peuvent également considérablement réduire l’efficacité énergétique de votre système photovoltaïque. Assurez-vous de prendre toutes les précautions possibles pour minimiser ces erreurs.

Optimisation du câblage et maintenance

Une fois l’installation des câbles électriques réalisée, l’optimisation du câblage et la maintenance sont essentielles pour garantir la durabilité et la performance de votre installation photovoltaïque.

Routage des câbles

Le routage des câbles joue un rôle crucial dans l’efficacité de votre système. Il est recommandé de garder les câbles aussi courts que possible pour réduire les pertes de résistance. Évitez également de les enrouler ou de les plier de manière excessive. Un bon routage contribue à optimiser la production d’énergie de votre système.

Nettoyage régulier

Une maintenance régulière est nécessaire pour la longévité des câbles. Inspectez régulièrement l’état des câbles ainsi que leurs points de connexion. Recherchez des signes d’usure ou de dommages, et nettoyez les câbles si besoin. Parfois, la saleté ou des débris peuvent s’accumuler et affecter la performance.

Amélioration continue

Envisagez de suivre des formations complémentaires ou de vous tenir informé des dernières innovations en matière de câblage photovoltaïque. Cela peut vous aider à optimiser encore plus votre installation et à découvrir de nouvelles techniques pour améliorer l’efficacité de votre système. Des forums en ligne ou des groupes de professionnels peuvent être des ressources précieuses pour l’échange d’expérience et de savoir-faire.
