Installation photovoltaïque : guide pratique pour les fichiers DWG

Se lancer dans l’installation de panneaux photovoltaïques représente un investissement certain pour les particuliers et les entreprises désireux de profiter de l’énergie solaire. Pour garantir une efficacité maximale, il est fondamental de maîtriser la conception de ces installations, notamment à travers l’utilisation de fichiers DWG. Ce guide vous aidera à comprendre les meilleures pratiques pour concevoir votre système photovoltaïque avec précision.

Les Fondations de la Conception Photovoltaïque

Avant de plonger dans la conception technique, il est essentiel d’établir une base solide pour votre projet photovoltaïque. Cela inclut l’évaluation de l’emplacement, de l’ensoleillement et des caractéristiques de la toiture. Un schéma architectural du bâtiment doit être créé pour optimiser le positionnement des panneaux. Cette première étape est cruciale, car elle détermine non seulement l’esthétique de votre installation, mais aussi son efficacité à capter l’énergie solaire.

Évaluation de l’emplacement

Il est impératif de comprendre l’environnement dans lequel les panneaux seront installés. L’orientation et l’inclinaison du toit influencent directement la performance des panneaux photovoltaïques. Pour maximiser l’ensoleillement, les panneaux doivent être orientés vers le sud avec une inclinaison d’environ 30 à 35 degrés. Cela permettra une exposition optimale aux rayons du soleil, assurant une production d’énergie efficace.

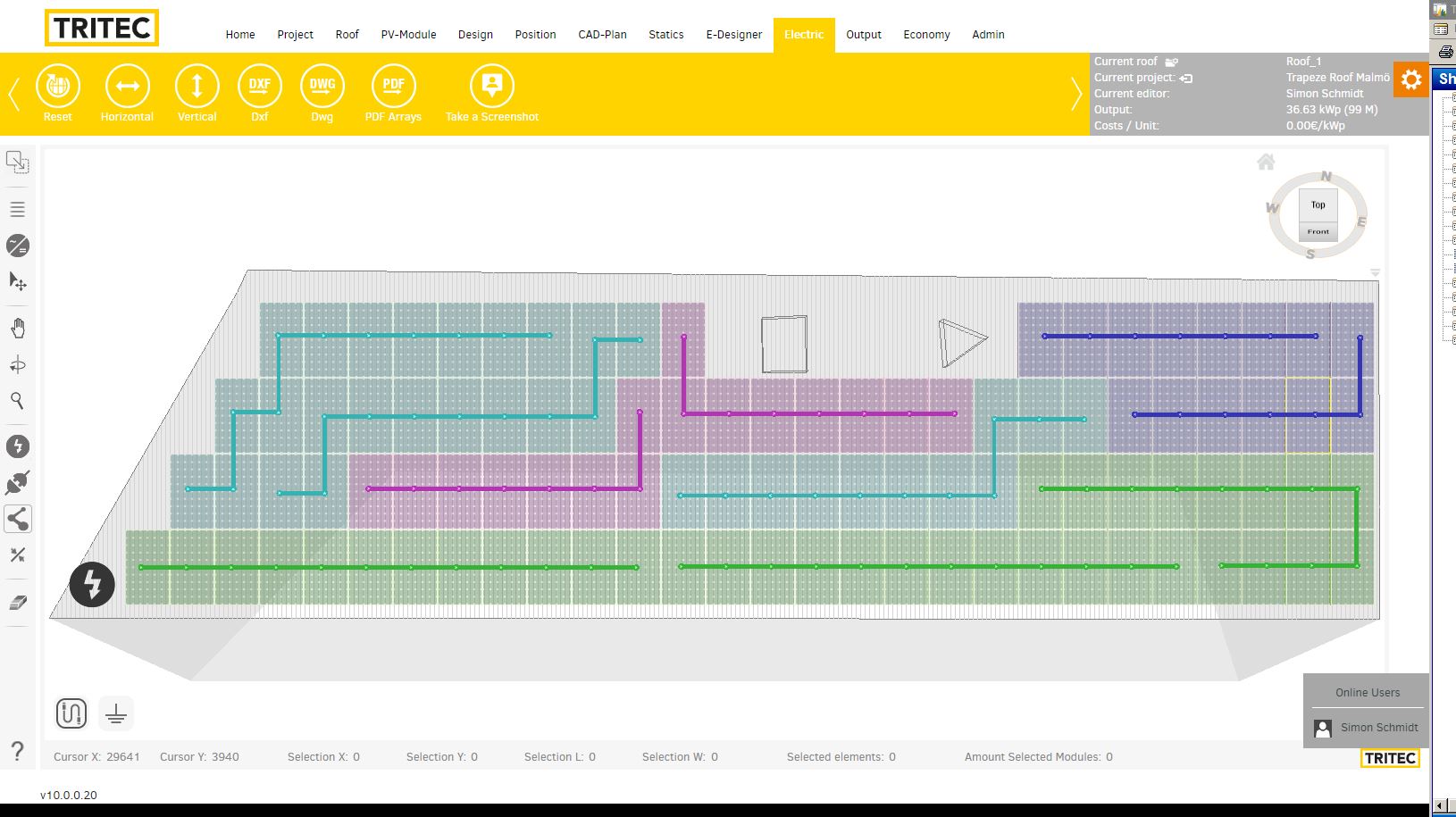

Utilisation de logiciels CAO

Les logiciels de conception assistée par ordinateur (CAO) comme AutoCAD sont indispensables pour la création de plans précis en format DWG. Ces outils permettent de visualiser et d’ajuster la conception des panneaux en fonction des caractéristiques spécifiques de votre toit et de votre espace disponible. Les techniciens peuvent dessiner des installations conformes aux normes de sécurité et d’efficacité.

Simulations et optimisations

Une fois le plan conçu, il est nécessaire d’effectuer des simulations de production d’énergie. Ces simulations aident à évaluer la quantité d’énergie qui peut être générée en fonction de l’emplacement géographique, des variations climatiques et des heures d’ensoleillement dans l’année. Cela permet également de faire des ajustements et d’optimiser la disposition des panneaux pour maximiser leur rendement.

Composants Essentiels d’un Système Photovoltaïque

Pour assurer le bon fonctionnement de votre système photovoltaïque, il est crucial de choisir les composants adéquats. Cela comprend non seulement les panneaux solaires, mais aussi les onduleurs, câbles et systèmes de fixation. La compatibilité entre ces différents éléments est primordiale pour garantir une installation efficace et sécurisée.

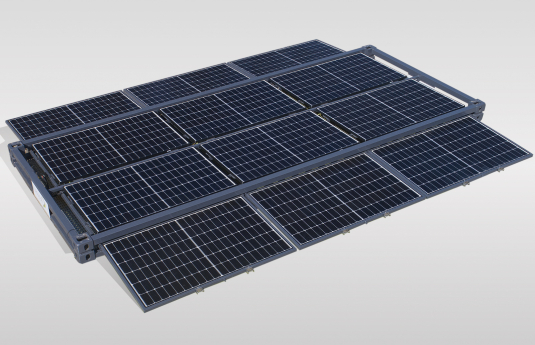

Panneaux solaires

Les panneaux photovoltaïques sont au cœur du système. Choisissez des modèles de marques reconnues pour assurer la performance. Les panneaux monocristallins offrent une efficacité supérieure mais sont souvent plus coûteux. À l’inverse, les panneaux polycristallins sont une option économique, bien qu’un peu moins efficaces.

Onduleurs

Les onduleurs sont cruciaux car ils transforment le courant continu produit par les panneaux en courant alternatif consommable dans les habitations. Il existe plusieurs types d’onduleurs : centraux, de chaîne et micro-onduleurs, chacun ayant ses avantages selon la configuration de l’installation et les besoins énergétiques.

Câblage et connectique

Le câblage et la connectique ne doivent pas être négligés. Des câbles de haute qualité garantissent une conductivité optimale et une durabilité à l’épreuve des intempéries, ce qui est impératif pour éviter toute perte d’énergie.

Création d’un Schéma Électrique

Un esquisse claire du schéma électrique est vitale pour la sécurité et la performance de l’installation. Cette étape précise les connexions entre les panneaux, l’onduleur et le compteur électrique, garantissant ainsi la conformité aux normes de sécurité électrique.

Identifier les composants

Le schéma doit clairement indiquer chaque élément du système, y compris les panneaux, l’onduleur, le compteur et les dispositifs de protection. Une bonne identification permet non seulement de faciliter l’installation, mais contribue également à une maintenance future simplifiée.

Normes et Sécurité

Toute conception doit respecter les normes en vigueur pour garantir la sécurité des installations photovoltaïques. Faire appel à un professionnel pour vérifier la conformité du schéma électrique est fortement recommandé avant la mise en service.

Installation et Mise en Service

Après la conception et la création du schéma électrique, l’étape suivante consiste en l’installation réelle des panneaux. Chaque attention doit être portée à la sécurité lors de l’installation, en respectant toutes les protocoles mises en place.

Préparation de l’emplacement

Avant d’installer les panneaux, le toit doit être soigneusement nettoyé et préparé. Cela implique de s’assurer que la surface est stable et capable de supporter le poids des panneaux. Un professionnel peut inspecter et préparer l’emplacement pour garantir que toutes les conditions sont remplies.

Tests de Performance

Après l’installation, il est crucial de réaliser des tests pour vérifier le bon fonctionnement du système. Cela inclut de s’assurer que les panneaux produisent l’énergie prévue et que l’onduleur fonctionne correctement. Des contrôles réguliers peuvent contribuer à prolonger la durée de vie de l’installation.

Intégration avec les Systèmes Existants

Il ne suffit pas de simplement installer des panneaux photovoltaïques. Pour maximiser les économies d’énergie, il est impératif d’intégrer cette installation avec les systèmes électriques existants du bâtiment. Cela garantit que l’énergie produite est utilisée efficacement.

Vérifier la compatibilité

Un important aspect à considérer est d’évaluer la compatibilité des nouveaux panneaux avec l’installation électrique existante. Chaque nouveau panneau doit être conforme aux normes et capacités du système en place. Cela inclut la vérification de la puissance et des types de connexions nécessaires.

Énormes Avantages

Une installation bien intégrée permet de générer des économies sur vos factures d’énergie. En exploitant le surplus d’énergie produit, vous avez également l’opportunité de revendre cette électricité au réseau, offrant ainsi un retour sur investissement intéressant.
