Installation de câbles photovoltaïques : Guide pratique pour les professionnels

Dans le monde en constante évolution des énergies renouvelables, les câbles photovoltaïques jouent un rôle crucial dans le processus de collecte et de transmission de l’énergie issue des panneaux solaires. La maîtrise de leur installation est essentielle non seulement pour garantir une production d’énergie efficace, mais aussi pour assurer la sécurité de l’ensemble de l’installation. Ce guide pratique vise à éclairer les professionnels sur les meilleures pratiques d’installation des câbles photovoltaïques, en mettant l’accent sur les normes à respecter, la sélection des matériaux et les méthodes d’installation.

Les enjeux environnementaux actuels font de l’énergie solaire une option de plus en plus prisée. Au fil des années, les installations photovoltaïques se sont multipliées, et leur efficacité dépend largement de la qualité des composants utilisés, notamment des câbles. Comment choisir ces câbles ? Quels sont les critères d’installation à prendre en compte ? Ce guide répond à ces questions et propose des conseils pratiques pour mener à bien votre projet d’installation.

Les bases des câbles photovoltaïques

Avant de plonger dans les considérations pratiques, il est essentiel de comprendre ce que sont les câbles photovoltaïques et leur importance dans un système solaire. Les câbles photovoltaïques sont conçus spécifiquement pour transférer l’énergie électrique produite par les panneaux solaires vers l’onduleur, puis vers le réseau électrique ou les appareils utilisés dans le bâtiment. Ils doivent résister à des conditions climatiques variées, notamment l’humidité, les UV et les températures extrêmes.

Caractéristiques des câbles photovoltaïques

Il existe plusieurs caractéristiques clés à prendre en compte lors du choix des câbles photovoltaïques :

• Conductivité : La conductivité des matériaux utilisés dans les câbles est primordiale pour minimiser les pertes d’énergie. Le cuivre est généralement préféré au aluminium pour sa meilleure conductivité.
• Résistance thermique : Les câbles doivent être capables de résister à des températures élevées sans se détériorer. L’utilisation de matériaux thermorésistants comme le PVC ou le XLPE est courante.
• Protection contre les UV : Étant donné que les câbles sont souvent exposés à la lumière directe du soleil, un bon traitement anti-UV est essentiel pour prolonger leur durée de vie.
• Normes de sécurité : Les câbles doivent répondre à des normes spécifiques pour garantir la sécurité. En Europe, des normes telles que la norme IEC 60216 définissent des tests pour évaluer la résistance au feu et la durabilité des câbles.

Choix des câbles appropriés

Le choix des câbles est une étape cruciale qui peut influencer la performance et la fiabilité de l’installation. Voici quelques recommandations pour faire le bon choix :

• Longueur et section : Il est essentiel de dimensionner correctement la longueur et la section des câbles pour éviter les pertes d’énergie dues à la résistance. Un calcul précis fait partie intégrante de la conception de l’installation. Utiliser des formules comme Pertes = (I² x R x L) permet de déterminer les pertes selon le courant, la résistance et la longueur des câbles.

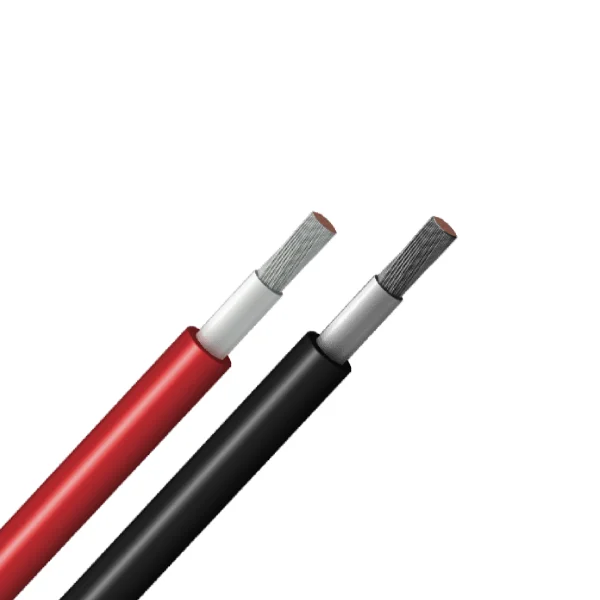

• Type de câble : En général, les câbles électriques utilisés dans les installations photovoltaïques sont de type H1Z2Z2-K, qui sont adaptés aux installations intérieures et extérieures et sont résistants aux intempéries.
• Certification : Choisissez uniquement des câbles certifiés par des organismes de normalisation. Cela garantit une qualité et une sécurité accrues. Vérifiez la présence de labels comme CE ou UL, qui attestent de la conformité des câbles aux standards internationaux.

Les étapes d’installation des câbles photovoltaïques

Installer des câbles photovoltaïques n’est pas une tâche à prendre à la légère. Cela nécessite des compétences spécifiques et un respect stricte des normes de sécurité et de qualité. Voici un aperçu des étapes clés à suivre pour une installation efficace :

Étape 1 : Préparation du site d’installation

Avant d’entamer l’installation, il est primordial de préparer le site. Cela inclut :

• Une inspection des panneaux solaires pour s’assurer qu’ils sont en bon état.
• Une évaluation de l’emplacement des câbles afin d’éviter des obstacles comme des conduits d’aération ou des éléments de toiture.
• La vérification de toutes les normes techniques à respecter selon la région et les spécificités du bâtiment.

Étape 2 : Mesure des distances et découpe des câbles

Une fois le site préparé, il faut procéder aux mesures nécessaires pour découper les câbles à la bonne longueur. Il est préférable de recommander une marge d’environ 10 % pour éviter toute tension excessive sur les câbles. Cela inclut également la prise en compte des coudes éventuels lors de la pose.

Étape 3 : Fixation des câbles

Utilisez des attaches appropriées pour maintenir les câbles en place. Veillez à ne pas trop serrer les câbles pour éviter d’endommager l’isolant, ce qui pourrait entraîner des courts-circuits. Préférez les clips de maintien qui permettent une installation facile, sans pression excessive sur les câbles.

Étape 4 : Connexion des câbles

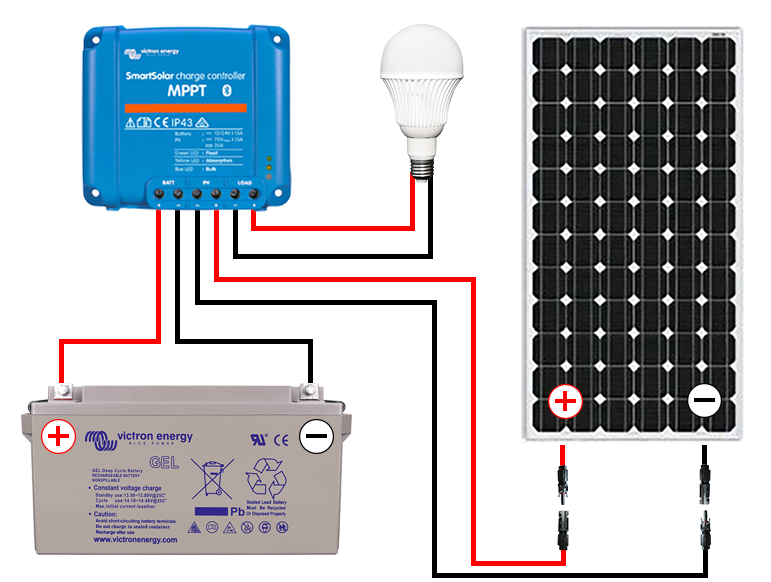

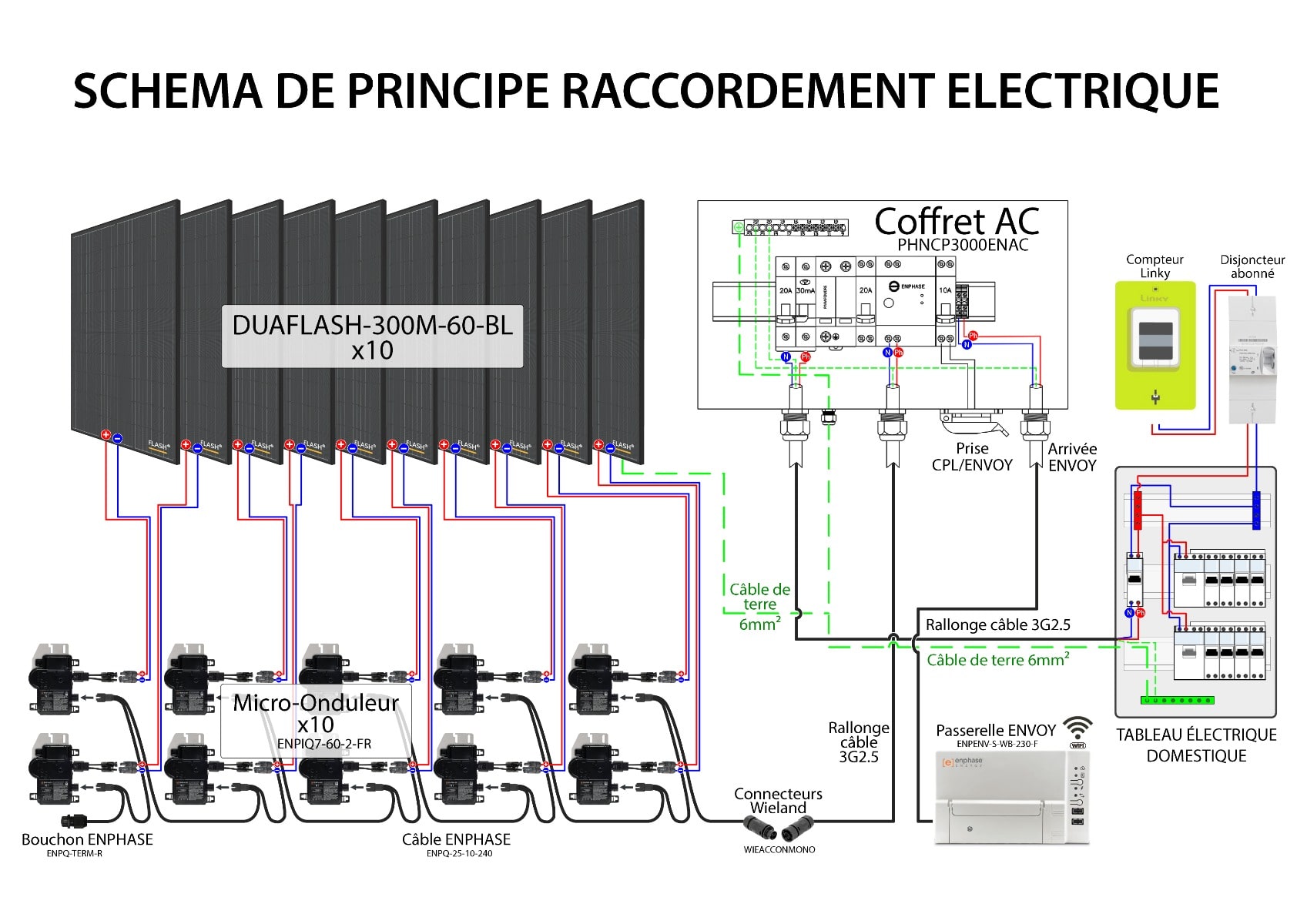

Cette étape consiste à relier les câbles des panneaux solaires à l’onduleur. Assurez-vous que toutes les connexions sont sécurisées et qu’il n’y a pas de jeu dans les câbles. Cela minimise les résistances et optimise la transmission d’énergie.

Étape 5 : Vérification finale

Une fois l’installation terminée, une vérification approfondie est nécessaire. Testez chaque connexion et assurez-vous que le système fonctionne correctement. Vous pouvez utiliser un multimètre pour vérifier les tensions et les courants aux différents points du système avant de le mettre en service.

Respect des normes de sécurité

La sécurité est primordiale lors de l’installation de câbles photovoltaïques. Voici quelques règlements et meilleures pratiques à suivre :

Utilisation d’équipements de protection

Portez toujours un équipement de protection individuelle (EPI) tel que des gants isolants, des lunettes de protection et des casques lors de la manipulation des câbles et de l’installation des panneaux. Cela réduit les risques de blessures électriques ou mécaniques.

Conformité aux réglementations locales

Les réglementations concernant l’installation photovoltaïque peuvent varier selon les pays et les régions. Il est essentiel de se référer aux guides et lois locaux. À titre d’exemple, pour l’installation en France, le respect des normes de l’AFNOR est crucial pour garantir la conformité.

Risques et prévention

Les risques lors de l’installation des câbles peuvent être divers. L’électricité peut entraîner des accidents graves donc vigilance est de mise. Les principales préventions à adopter incluent :

• Déconnexion de l’alimentation électrique avant toute intervention.
• Mise en place de procédures d’urgence claires pour réagir rapidement en cas de besoin.
• Formation des techniciens à la manipulation sécurisée des équipements sous tension.

Entretien et suivi des installations photovoltaïques

Après l’installation, il est important d’assurer également un entretien régulier des câbles et de l’ensemble de l’installation photovoltaïque. Cela aide à prévenir les problèmes et garantit que le système fonctionne efficacement pendant de nombreuses années.

Inspections régulières

Réalisées en moyenne une fois par an, les inspections permettent de détecter des signes d’usure ou de dommages. Vérifiez la présence de fissures, le jaunissement des composants, ou encore l’absence de débris qui peuvent s’accumuler autour des panneaux.

Vérification et remplacement des câbles

Il est également nécessaire de vérifier périodiquement l’état des câbles. Si des signes d’endommagement sont constatés, il est impératif de les remplacer. Ne négligez pas la sécurité et le bon fonctionnement de votre installation.

Mesurer la performance du système

Utilisez des outils de monitoring pour suivre la performance de votre installation photovoltaïque. Cela permet de contrôler la production d’énergie et d’identifier rapidement des anomalies. Les pessimètres et les analyseurs de réseaux peuvent être des outils précieux pour assurer une surveillance continue.

Rapport d’efficacité

Établir un rapport périodique sur l’efficacité du système et des câbles permet d’évaluer les performances et de planifier les activités de maintenance. Cela permet de maximiser le retour sur investissement et de minimiser les coûts d’exploitation sur le long terme.

Installer des câbles photovoltaïques requiert soin, précision et respect des normes. En suivant ce guide pratique, les professionnels seront mieux armés pour réaliser des installations sûres et efficaces, contribuant ainsi à la transition énergétique nécessaire pour l’avenir.
