Installation de la section de câble DC pour une centrale photovoltaïque efficace

Les installations photovoltaïques jouent un rôle essentiel dans la transition énergétique, apportant des solutions durables qui profitent à l’environnement. La section de câble DC (courant continu) constitue une pièce maîtresse pour garantir l’efficacité de ces systèmes. Le choix de ce câblage n’est pas qu’une simple formalité mais un facteur déterminant qui peut influer profondément sur la performance et la sécurité de votre installation.

Un bon dimensionnement des câbles permet de minimiser les pertes d’énergie, tout en assurant un fonctionnement optimal des panneaux solaires. Les erreurs dans cette étape peuvent engendrer des coûts supplémentaires et même des risques d’incendie ou d’endommagement de l’équipement. Les enjeux sont donc considérables, que l’on soit un particulier désirant installer des panneaux solaires chez soi ou un professionnel intervenant dans ce secteur.

Importance de la section de câble dans une installation photovoltaïque

Les bases du câblage photovoltaïque

Lorsque l’on parle d’installation photovoltaïque, le câblage est un élément essentiel qui influence la qualité de l’énergie produite. La section des câbles doit être choisie avec soin, car un diamètre trop petit entraîne une chute de tension importante, ce qui compromet l’efficacité.

La relation entre le courant, la longueur et le diamètre du câble est indissociable. Un courant élevé, une longue distance d’installation ou un diamètre de câble trop petit peuvent entraîner une perte notable d’énergie. Pour faire le bon choix, il faut évaluer plusieurs facteurs, y compris la puissance totale des panneaux solaires, l’emplacement de l’onduleur, et la distance entre les divers composants.

Choix de la section de câble

Pour bien choisir la section de câble, il est important de prendre en compte plusieurs recommandations. En général, les normes dictent des sections standards, mais cela peut varier selon les caractéristiques de votre installation. Par exemple, la norme NF C 15-100 recommande une chute de tension maximale de 3%, ce qui guide le choix de section pour les câbles DC.

Afin de déterminer la section nécessaire, il faut donc appliquer la formule : S = 2 x L x I / (ρcu x ΔU), où :

• L : longueur du câble en mètres
• I : intensité en ampères
• ρcu : résistivité du cuivre
• ΔU : variation de tension admissible

Avec cette approche, vous pouvez garantir que la section de câble choisie répond aux exigences de votre système.

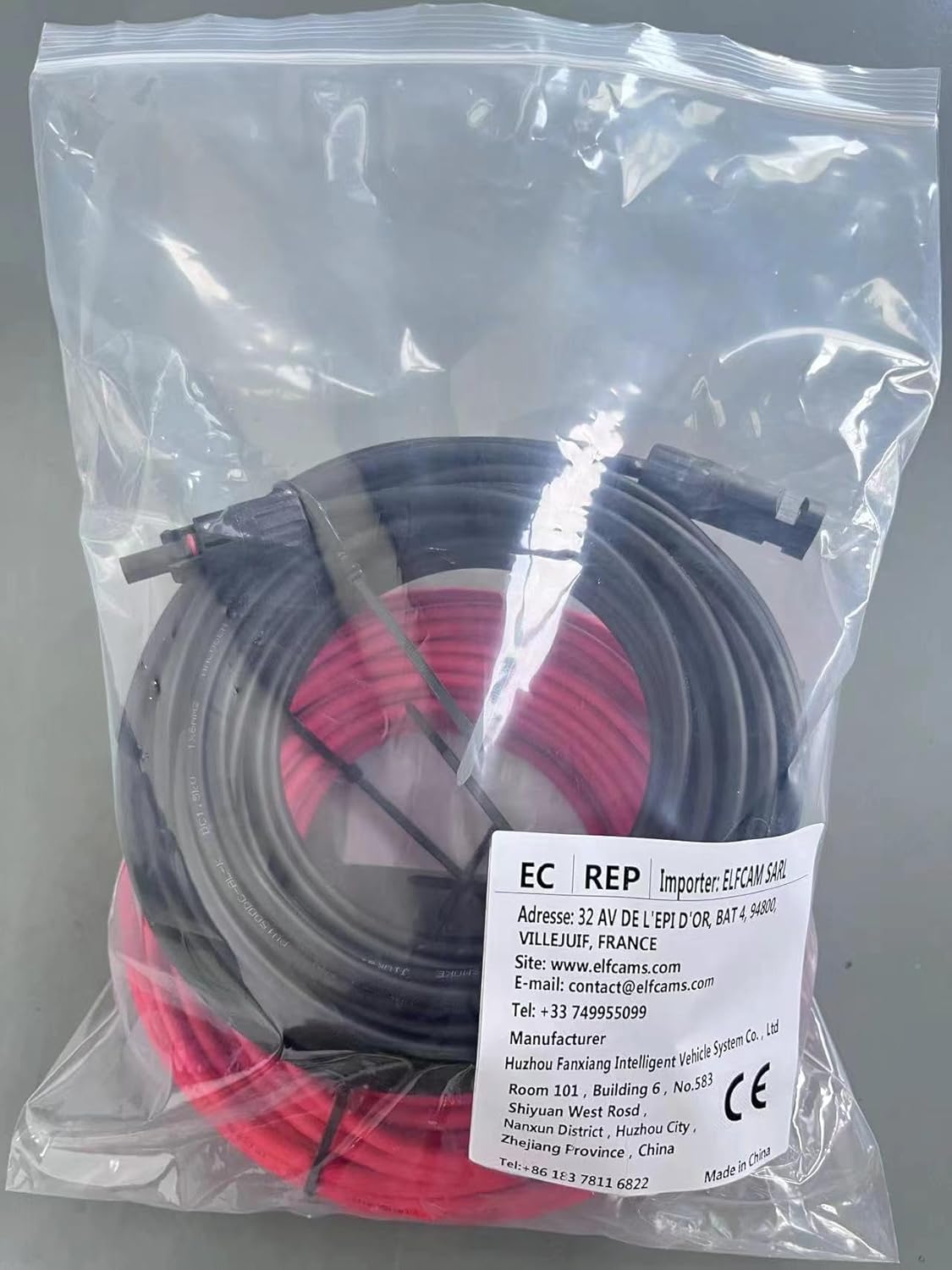

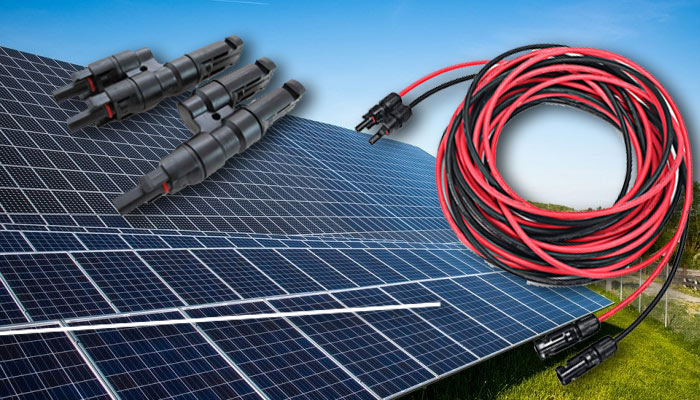

Les caractéristiques des câbles photovoltaïques

Les câbles photovoltaïques diffèrent des câbles électriques conventionnels. Conçus spécifiquement pour résister à des conditions extérieures variées, ils doivent être capables de supporter des niveaux d’humidité élevés, ainsi que d’autres conditions climatiques extrêmes. En outre, la conformité aux normes de sécurité est primordiale, notamment en ce qui concerne l’isolation et la résistance aux UV.

Parmi les spécifications, on retrouve les critères de conformité aux normes CE et les exigences spécifiques de la norme NF C 15-100. Choisir un câble qui respecte ces critères assure une installation sécurisée et durable. De plus, il est conseillé d’opter pour des câbles issus de marques réputées pour éviter les problèmes à long terme.

Optimisation de votre installation photovoltaïque

Évaluation de la performance

Pour garantir un fonctionnement optimal de votre installation, il est essentiel de faire des vérifications régulières de l’efficacité de vos câbles. Cela inclut des inspections visuelles, mais aussi des tests de résistance pour évaluer si la chute de tension reste dans des limites acceptables. Un système de monitoring peut également s’avérer utile pour détecter toute anomalie dans la production d’énergie, ce qui pourra indiquer un problème avec le câblage.

Par ailleurs, il existe des outils et logiciels spécifiques qui permettent de calculer les pertes d’énergie en fonction des sections de câbles utilisées. Ces outils sont précieux pour ceux qui souhaitent optimiser leur installation, en apportant un éclairage sur l’impact des décisions prises lors du choix de câbles et de connecteurs.

Changer l’architecture des installations

En fonction des avancées technologiques, certaines nouvelles méthodes d’installation commencent à s’imposer. L’usage de câbles bifaciaux, par exemple, attire l’attention car ils peuvent capter l’énergie solaire des deux côtés. Ce type de câble peut grandement optimiser le rendement, mais nécessite une approche de câblage encore plus précise.

Aussi, la tendance à implanter les panneaux solaires sur des surfaces telles que les toits ou les agriculteurs en milieu rural est en hausse. Ces nouvelles applications nécessitent des réflexions sur la gestion des câbles, surtout pour éviter les pertes dues aux longueurs excessives.

FAQ sur la section des câbles pour installations photovoltaïques

Quelle section de câble pour panneaux photovoltaïques ?

La section de câble requise dépend principalement de la puissance de votre système photovoltaïque, de la distance entre les panneaux et l’onduleur, et du courant dans le système. Les sections standards varient souvent de 4 mm² à 10 mm² pour des installations réparties.

Quel câble entre l’onduleur et le tableau électrique ?

Pour relier l’onduleur au tableau électrique, il est conseillé d’utiliser des câbles ayant une section plus importante, généralement autour de 6 mm² à 10 mm², selon l’intensité qui doit être transportée.

Quel câble entre le régulateur et la batterie ?

Cette connexion est primordiale pour garantir une charge efficace des batteries de stockage. On optera souvent pour des câbles de sections 2.5 mm² à 6 mm² selon la capacité de la batterie et la distance du système.
