Guide d’installation : schéma de câblage des batteries pour systèmes photovoltaïques

Les systèmes photovoltaïques rencontrent un succès grandissant face aux défis énergétiques actuels. Chez les particuliers et les professionnels, l’installation de panneaux solaires avec batteries devient une solution privilégiée pour produire un courant vert et contribuer à la transition énergétique. Comprendre le fonctionnement d’un schéma de câblage des batteries est crucial pour maximiser l’efficacité d’une installation. Ce guide détaille les étapes pour réaliser une installation de ce type, les composantes essentielles et les meilleures pratiques à suivre.

Le fonctionnement d’un système photovoltaïque avec batteries

Pour appréhender les détails d’une installation photovoltaïque, il est essentiel de comprendre son mécanisme de fonctionnement. En effet, un système photovoltaïque convertit l’énergie solaire grâce à des panneaux solaires qui génèrent un courant continu. Ce courant est ensuite transformé en courant alternatif via un onduleur, rendant l’énergie utilisable pour les appareils domestiques.

Les batteries jouent un rôle fondamental, permettant de stocker l’électricité produite lors des journées ensoleillées pour être utilisée lorsque le soleil ne brille pas. Cela augmente le taux d’autoconsommation, permettant une plus grande indépendance vis-à-vis du réseau électrique.

La capacité de stockage des batteries et leur intégration dans le circuit électromagnétique sont directement liées à la qualité d’un schéma de câblage. Chaque installation, que ce soit pour un kit solaire autoconsommation ou indépendant, nécessite une attention particulière à sa configuration pour garantir son efficacité et sa sécurité.

Les éléments constitutifs d’un schéma de câblage

Un schéma de câblage pour un système photovoltaïque avec batteries doit intégrer plusieurs composants clés :

• Panneaux solaires : Dispositifs qui capturent l’énergie solaire et la transforment en électricité.
• Onduleur : Élément central qui convertit le courant continu en courant alternatif. Il peut aussi gérer le flux d’énergie entre les panneaux et les batteries.
• Batteries : Dispositif de stockage qui accumule l’énergie produite pour une utilisation ultérieure.
• Régulateur de charge : Assure que les batteries ne soient pas surchargées et prolongent leur durée de vie.
• Tableau électrique : Où tous les éléments sont connectés et les protections mises en place.

Un bon schéma doit représenter toutes ces relations, montrant comment l’électricité circule et où sont positionnés les dispositifs de sécurités comme les disjoncteurs.

Optimisation du câblage pour maximiser l’efficacité

La qualité du câblage et l’orientation des installations sont primordiales pour garantir un bon rendement énergétique. L’emplacement des panneaux, leurs angles ainsi que la distance entre les équipements peuvent influer sur la performance. Voici quelques conseils :

Choix des câbles

Utilisez des câbles de bonne qualité, adaptés à la puissance de votre installation. Les câbles photovoltaïques doivent résister aux intempéries et avoir une isolation appropriée pour prévenir toutes pertes de courant.

Configuration correcte du schéma électrique

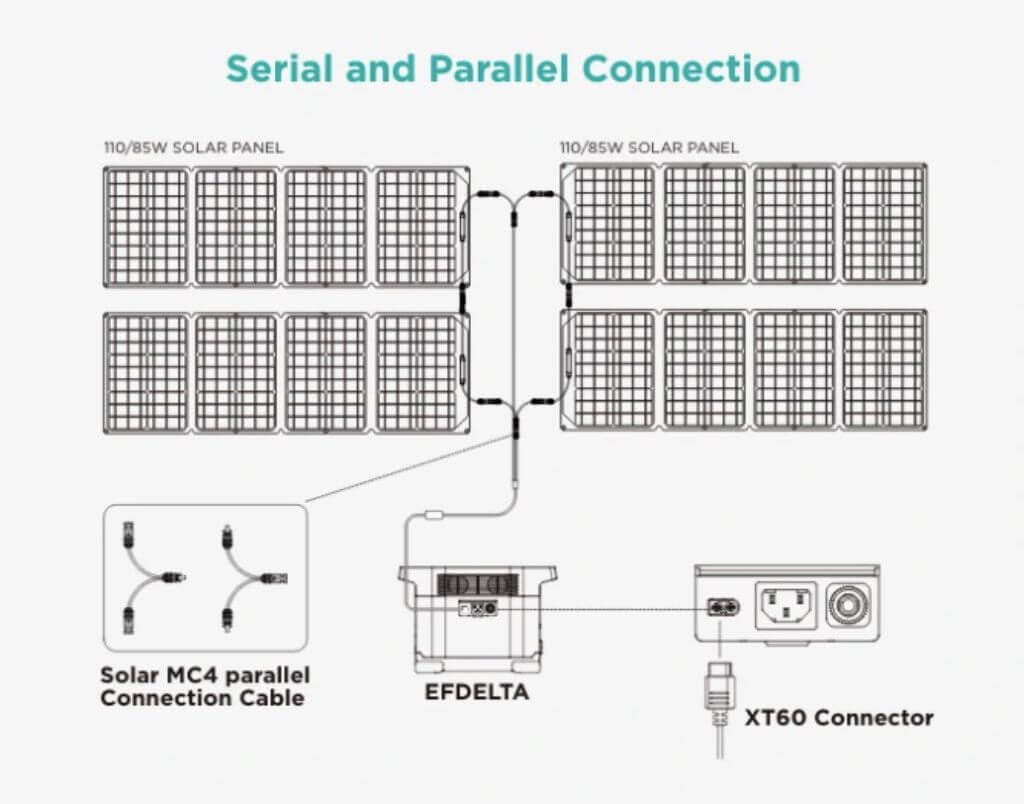

Que votre câblage soit en série ou en parallèle dépend de votre choix d’installation. Dans un raccordement en série, la tension s’additionne, tandis qu’en parallèle, c’est l’intensité qui s’additionne. Assurez-vous de bien respecter les caractéristiques du système et de consulter un professionnel si nécessaire.

Le rôle des batteries dans un système photovoltaïque

Les batteries sont souvent le cœur d’une installation photovoltaïque. Elles déterminent la durabilité et l’efficacité du système. Lors du choix des batteries, les capacités et types possibles doivent être soigneusement explorés :

• Batteries au plomb : Economiques et robustes, elles nécessitent un entretien régulier et une maintenance.
• Batteries lithium-ion : Plus coûteuses, mais offrant des durées de vie plus longues, elles nécessitent moins de maintenance et sont plus efficaces au niveau de la décharge.

Chaque type a ses avantages et ses inconvénients. Une analyse de l’usage prévu dans une habitation ou entreprise aide à déterminer le type de batterie le plus adéquat. Des études montrent qu’un bon système de stockage peut augmenter l’autoconsommation d’une installation allant jusqu’à 80%.

Démarches administratives pour une installation légale

Installer un système photovoltaïque avec batteries nécessite de passer par certaines étapes administratives. Peu importe le type d’installation, il est fondamental de respecter les normes locales. Cela comprend :

Déclaration préalable des travaux

Avant de débuter l’installation, il est souvent nécessaire d’informer les autorités locales via une déclaration de travaux. Cela est particulièrement important si vous comptez installer des panneaux en toiture.

Consuel pour vérifier la conformité

Un control technique, appelé consuel, est requis pour vérifier que votre installation respecte toutes les normes de sécurité électriques. Cela permet de s’assurer que tout est en ordre avant la mise en service de l’installation.

Certifications et garanties

Pour garantir un fonctionnement durable, il est aussi pertinent de vérifier les garanties offertes par le matériel utilisé ainsi que l’installation. Un fournisseur certifié peut offrir des garanties de performance et de qualité pour les équipements. Vérifiez également l’issue des assurances proposées, qui protègent en cas de vice caché ou de défaut des installations.

Entretien et suivi de l’installation

Maintenir une installation photovoltaïque en bon état est primordial pour garantir sa longévité et son efficacité. Après l’installation, un suivi régulier est nécessaire. Voici les aspects à considérer :

Nettoyage des panneaux solaires

La poussière, la neige et d’autres débris peuvent réduire le rendement des panneaux. Un nettoyage régulier, adapté aux surfaces vitrées, est conseillé. L’entretien est simple et peut aller d’un nettoyage à l’eau savonneuse à l’utilisation de systèmes automatisés.

Inspection des composants électriques

On doit également vérifier périodiquement le câblage et les connexions. Des signes d’usure ou de corrosion peuvent nécessiter des réparations ou un remplacement. C’est crucial pour garantir la sécurité de toute l’installation. Une inspection régulière aide à prévenir des pannes et assure une bonne performance des batteries.

Analyse des statistiques de production

Utiliser des outils de suivi pour monitorer la production d’électricité permet d’optimiser l’utilisation de l’énergie. En relevé mensuel ou même quotidien des chiffres, cela aide à comprendre les périodes de forte demande par rapport à la production.

Cela permet d’ajuster le comportement d’utilisation d’énergie et d’anticiper d’éventuels besoins supplémentaires en cas de faibles production solaire. Des systèmes intelligents peuvent vous informer en temps réel sur la performance des panneaux et sur l’état de la batterie.
