Comprendre le dimensionnement d’un onduleur dans une installation photovoltaïque

Le dimensionnement d’un onduleur photovoltaïque est une tâche primordiale pour assurer l’efficacité d’une installation solaire. Prenons le temps d’explorer les différentes facettes de cette problématique, de l’importance de la puissance crête à la compatibilité entre les modules et l’onduleur. En effet, bien dimensionner votre système peut non seulement optimiser la production énergétique, mais aussi prolonger la durée de vie de vos équipements.

Pour débuter, il est essentiel de comprendre ce qu’implique le terme ‘dimensionnement’. Celui-ci fait référence à l’évaluation minutieuse des caractéristiques de l’onduleur afin de l’adapter parfaitement aux spécificités de l’installation solaire. Le succès de votre projet photovoltaïque repose sur cette étape cruciale, qui requiert une attention particulière pour garantir des performances optimales sur le long terme.

Calcul de la puissance crête installée

La première étape dans le processus de dimensionnement est le calcul de la puissance crête installée. Cette valeur représente la capacité maximale de production d’une installation en conditions idéales, c’est-à-dire lorsque l’irradiation solaire atteint 1000 W/m² et que la température des panneaux est de 25°C.

Pour déterminer cette puissance, commencez par identifier le nombre de modules photovoltaïques que vous comptez installer. Chaque panneau possède une puissance crête qui peut varier entre 100W et 400W. Multiplié par le nombre de panneaux, cela vous fournira la puissance totale de votre installation. Par exemple, si vous avez 11 modules de 125W, la puissance crête totale sera de 1375W (11 x 125).

Cette étape est essentielle car elle influence les choix futurs, notamment le type d’onduleur à privilégier. Vous pouvez consulter des ressources comme cet article qui détaille les méthodes de calcul pertinentes.

Connaître les modules photovoltaïques

Avant d’effectuer le calcul, il est important de bien connaître les caractéristiques de vos modules photovoltaïques. Chaque panneau a une tension à vide, notée Uoc, qui est influencée par les conditions environnementales. En général, pour les modules standards, cette valeur se situe autour de 38V.

En tenant compte de cette tension, vous devez également réfléchir à la configuration de votre installation. Si vous optez pour un branchement en série, par exemple, la tension totale augmentera avec chaque module ajouté, ce qui devra être pris en considération lors du choix de l’onduleur. Assurez-vous de vérifier la compatibilité entre la puissance des panneaux et celle de l’onduleur.

Choix de la technologie d’onduleur

Le choix de l’onduleur est une décision déterminante qui impactera le rendement de votre installation. Il existe plusieurs types d’onduleurs, chacun ayant ses avantages et inconvénients. Les principaux types sont :

• Onduleurs centraux : Ces onduleurs sont puissants et adaptés pour des installations de grande taille. Ils offrent un rendement élevé, généralement supérieur à 94%, mais sont moins efficaces en cas d’ombre sur les panneaux.
• Onduleurs de chaîne (string) : Ces appareils sont moins chers et fonctionnent bien pour des installations de taille moyenne. Chaque chaîne de panneaux fonctionne de manière indépendante, ce qui permet de mieux gérer les ombres. Néanmoins, une panne sur un onduleur peut affecter l’ensemble de la chaîne.
• Micro-onduleurs : Ces petits appareils sont installés directement derrière chaque panneau photovoltaïque. Ils offrent un suivi individuel de chaque panneau et s’adaptent facilement aux variations d’ensoleillement, bien que leur coût initial soit plus élevé.

Le choix d’un onduleur dépend de plusieurs facteurs, y compris le budget, la taille de l’installation et les conditions d’ensoleillement de votre région. Pour en savoir plus, vous pouvez consulter le site Solaire Pro, qui présente différents modèles et leurs spécificités.

Les avantages et inconvénients des onduleurs

Chaque type d’onduleur présente ses propres avantages. Les onduleurs centraux, bien que plus chers, sont souvent privilégiés pour leur robustesse et leur durée de vie prolongée. Les onduleurs de chaîne, quant à eux, sont appréciés pour leur coût plus abordable, mais peuvent connaître des baisses de rendement en cas d’ombrage. Les micro-onduleurs, malgré leur coût élevé, garantissent une production optimale, surtout si les panneaux sont souvent soumis à des ombres.

Il est crucial d’analyser ces facteurs en fonction de votre configuration, afin de maximiser la production d’énergie de votre installation. Pour approfondir vos connaissances, vous pouvez lire des études de cas sur le sujet via Solaire Pro.

Vérification de la compatibilité entre l’onduleur et les modules

Vérifier la compatibilité entre l’onduleur et les modules photovoltaïques est une étape indispensable pour assurer la bonne marche de votre installation. Deux critères principaux à prendre en compte lors de cette vérification sont la tension des modules et le courant.

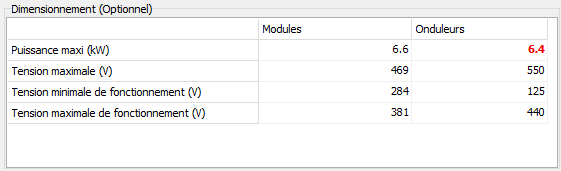

La tension des modules photovoltaïques doit se situer dans la plage que peut accepter l’onduleur. Cette plage est généralement indiquée dans les spécifications de l’onduleur. Pour cela, consultez les fiche technique de votre onduleur pour vous assurer que celle-ci est compatible avec vos panneaux.

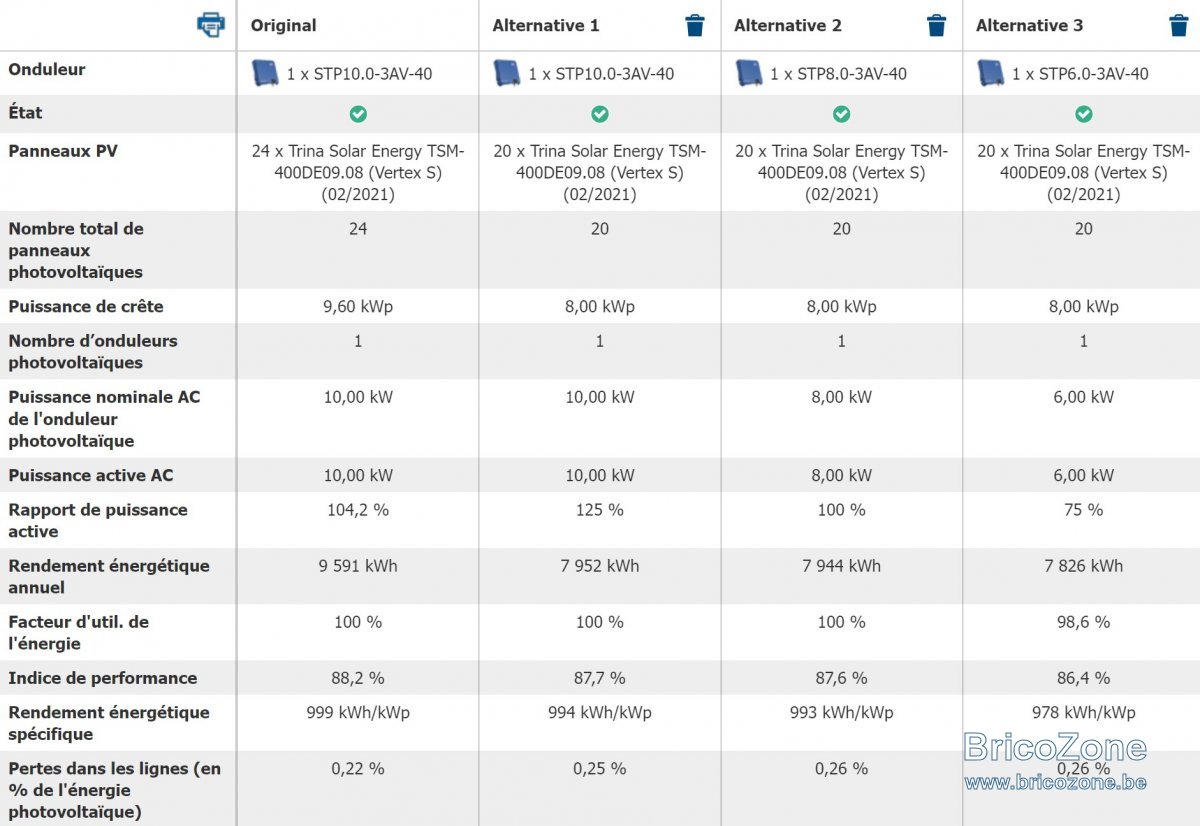

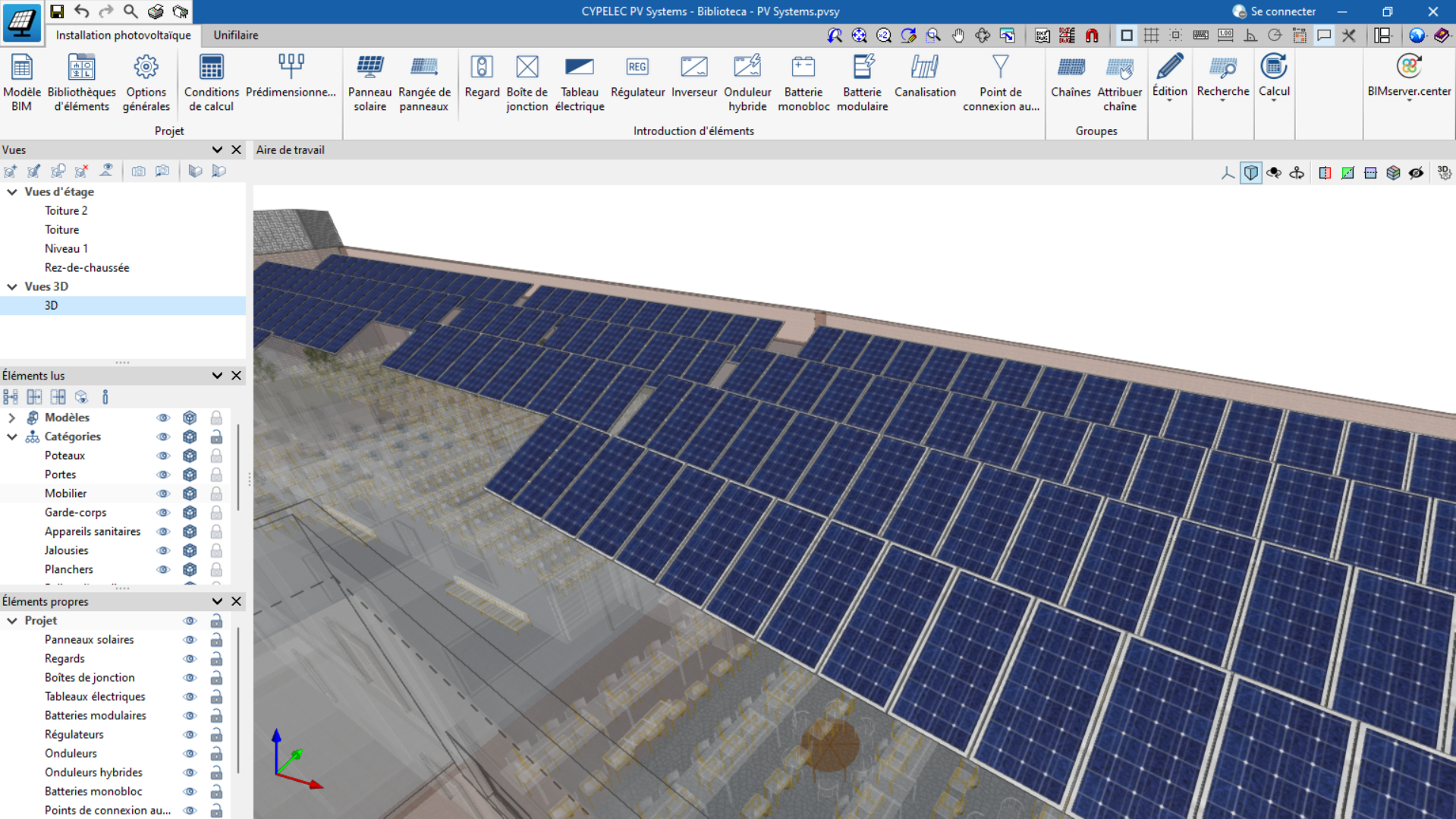

Ensuite, vérifiez que le courant produit par les panneaux ne dépasse pas le maximum accepté par l’onduleur. En cas de doute, utilisez des logiciels de dimensionnement pour effectuer ces calculs. Ces outils vous aideront à déterminer si votre installation est adaptée et optimisée.

Importance de la vérification

La vérification de la compatibilité est cruciale car elle garantit que les panneaux solaires et l’onduleur peuvent fonctionner ensemble sans risque de panne ou de perte de performance. Une incompatibilité peut entraîner des problèmes majeurs, y compris une surchauffe et une inefficacité de l’ensemble du système. En respectant ces principes, vous augmentez la durabilité de votre installation. Pour plus d’informations, vous pouvez consulter le site ResearchGate.

Dimensionnement des câbles et protection contre la foudre

Le dimensionnement des câbles DC est essentiel pour garantir la sécurité et l’efficacité de votre système photovoltaïque. Les câbles doivent être dimensionnés en fonction du courant maximum qu’ils doivent supporter. Pour les câbles de module, il est recommandé d’utiliser des câbles de section de 4 mm² afin de minimiser la chute de tension au niveau de l’ensemble du système.

Il est également crucial de protéger votre installation contre la foudre. Cela implique l’installation de paratonnerres, de conducteurs de descente et de systèmes de mise à la terre efficaces. Ces éléments de protection aideront à prévenir les dommages causés par des orages. Pour cela, assurez-vous de suivre les normes en vigueur, telles que celles mentionnées sur L’Avenir.

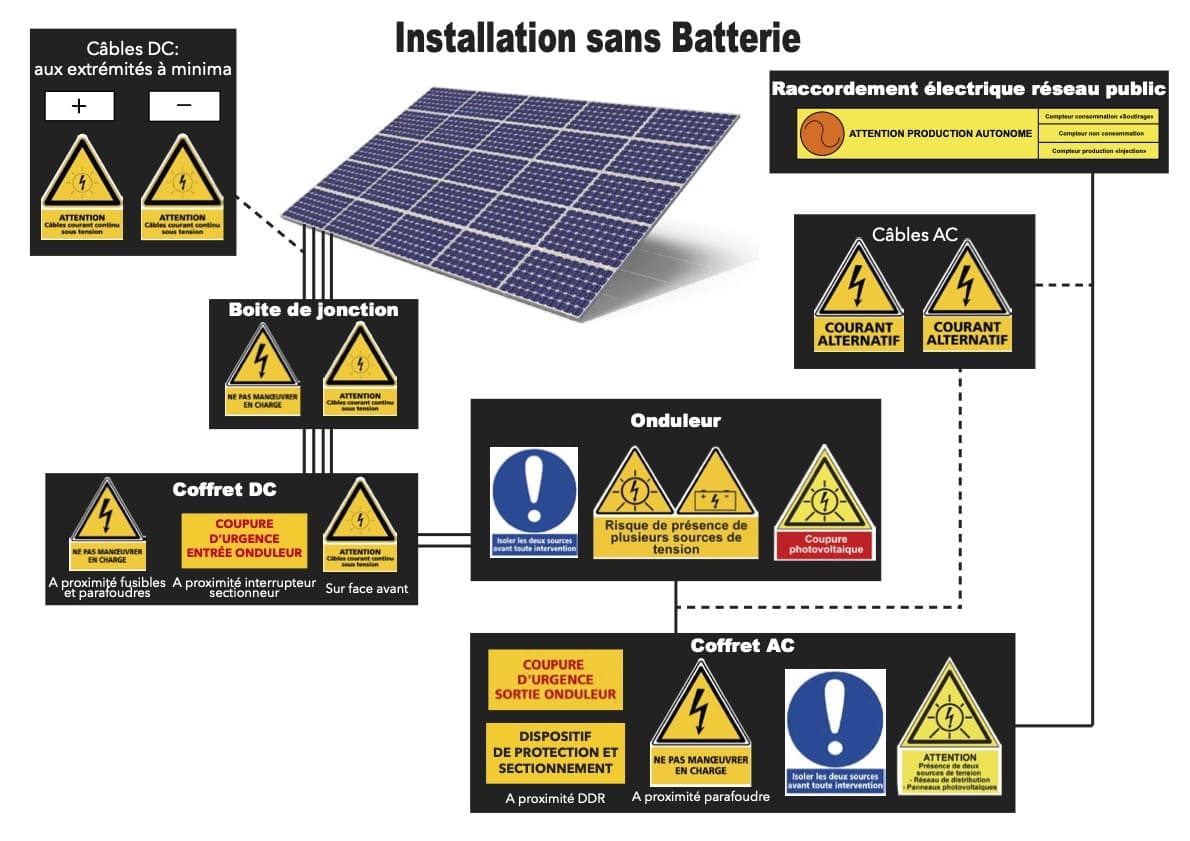

Enfin, les dispositifs de protection contre les surtensions doivent être intégrés dans votre installation afin de protéger l’équipement des décharges électriques inattendues. Ces précautions sont cruciales pour garantir la durabilité de votre installation photovoltaïque.

Schéma de raccordement et câblage

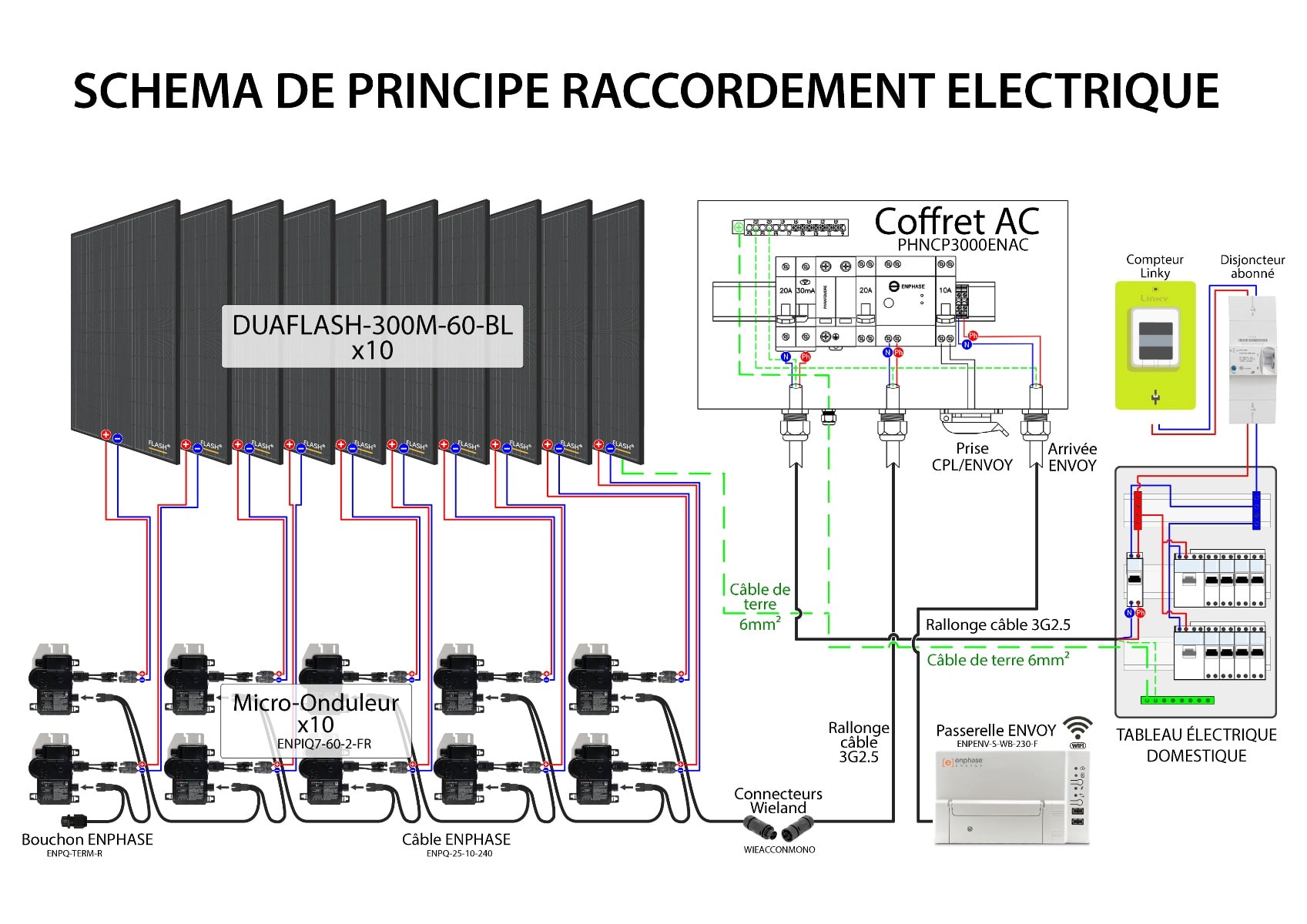

Après avoir procédé à tous les calculs nécessaires, il est important de produire un schéma de câblage final. Ce schéma permet de visualiser l’ensemble de l’installation, en indiquant le nombre de modules, les connexions entre chaînes et les onduleurs. Cela facilitera tant l’installation que la mise en service. Utilisez des logiciels de câblage pour créer un schéma clair et précis. Ensemble, ces étapes vous aideront à réaliser une installation sécurisée et fonctionnelle.

Raccordement au réseau électrique

Le raccordement de votre installation photovoltaïque au réseau électrique demeure une étape critique. Ce processus doit suivre des règles strictes pour assurer la sécurité. En France, par exemple, il est impératif de respecter la norme NF C15-100 qui régule ce type d’installation. Le raccordement implique plusieurs étapes : visiter le site Effy pour des ressources supplémentaires.

Tout d’abord, vous devez soumettre une demande de raccordement auprès du gestionnaire de réseau tel qu’ENEDIS. Ensuite, un accord précisant les détails techniques et financiers doit être obtenu. Les travaux de raccordement doivent être exécutés par des professionnels qualifiés pour garantir leur conformité avec les normes de sécurité.

Finalement, une fois que votre installation est connectée, il est essentiel de réaliser des tests pour s’assurer qu’elle fonctionne comme prévu. Une fois que tout est validé, vous pourrez signer un contrat d’achat de l’électricité produite avec un fournisseur. En suivant ces étapes, vous pouvez garantir un raccordement sécurisé et conforme.

Normes de raccordement

Les normes de raccordement sont d’une importance capitale. Conformez-vous aux exigences de l’arrêté du 6 octobre 2021 si votre installation excède 5MW. De plus, jusqu’au 31 décembre 2024, des mesures de découplage doivent suivre des règlements précis. C’est une activité essentielle que d’assurer que votre installation demeure conforme aux législations en vigueur, garantissant ainsi une connexion sûre et durable au réseau.

FAQ

Qu’est-ce que le dimensionnement des onduleurs photovoltaïques ?

Le dimensionnement des onduleurs photovoltaïques consiste à évaluer précisément les caractéristiques de l’onduleur par rapport aux spécifications de l’installation solaire afin de maximiser l’efficacité de la production énergétique.

Quelle est la première étape du dimensionnement ?

La première étape consiste à calculer la puissance crête de votre installation en multipliant la puissance de chaque module par le nombre total de modules installés.

Quels sont les différents types d’onduleurs photovoltaïques ?

Les principaux types d’onduleurs sont : onduleurs centraux, onduleurs de chaîne et micro-onduleurs, chacun ayant des caractéristiques distinctes en termes de coût et de rendement.

Comment vérifier la compatibilité entre l’onduleur et les modules photovoltaïques ?

Il faut s’assurer que la tension et le courant des modules se situent dans les plages acceptées par l’onduleur, comme spécifié dans sa documentation technique.

Comment calculer la puissance de l’onduleur photovoltaïque ?

La puissance de l’onduleur se calcule en proportion de la puissance crête installée, en visant généralement à avoir une capacité de 80% de la puissance totale des panneaux.

Pourquoi est-il important de réaliser un schéma de câblage final ?

Cela aide à visualiser et comprendre la configuration de l’installation, ce qui facilite l’installation et la mise en service.
