Dimensionnement d’un onduleur dans une installation photovoltaïque

Le dimensionnement d’un onduleur photovoltaïque est une étape essentielle pour maximiser la performance d’une installation solaire. Il ne suffit pas de choisir un appareil dont la puissance correspond à celle des panneaux photovoltaïques. La règle du « qui peut le plus peut le moins » ne s’applique pas ici. En réalité, le dimensionnement optimal d’un onduleur se situe plutôt autour de 80% de la puissance des panneaux solaires installés. Cette approche permet d’optimiser le rendement et d’éviter un fonctionnement à faible charge, souvent synonyme de pertes en performance.

Comprendre le rôle d’un onduleur photovoltaïque

Les onduleurs sont des composants cruciaux dans les systèmes photovoltaïques. Ils sont responsables de la conversion du courant continu (DC), produit par les panneaux solaires, en courant alternatif (AC), qui alimente les appareils domestiques et le réseau électrique. Ce processus est essentiel pour garantir une utilisation efficace de l’énergie solaire. Les onduleurs assurent également la sécurité de l’installation en protégeant contre les surtensions et les surintensités. Ainsi, leur choix et leur dimensionnement doivent être étudiés avec soin.

Fonctionnement des onduleurs

L’onduleur fonctionne en utilisant des composants électroniques qui s’activent et se désactivent rapidement, permettant ainsi de créer l’alternance nécessaire. Grâce à cette conversion, l’énergie produite peut être injectée dans le réseau ou utilisée directement dans les foyers. Le choix d’un onduleur doit prendre en compte plusieurs critères, notamment la puissance, la tension et la compatibilité avec les panneaux.

Ratio DC/AC : un paramètre à considérer

Le ratio DC/AC représente le rapport entre la puissance totale des panneaux solaires et la puissance de l’onduleur. Par exemple, avec un système de 10 kWc de panneaux et un onduleur de 8 kW, le ratio est de 1,25. La tendance actuelle est de surdimensionner légèrement les panneaux, permettant une production énergétique plus efficace surtout durant les instants où le soleil est au plus fort.

Pourquoi surdimensionner les panneaux ?

Les panneaux solaires n’atteignent pas toujours leur puissance maximale à cause de divers facteurs tels que la température, l’ensoleillement, ou l’angle d’incidence. En installant plus de puissance en DC que ce que l’onduleur peut gérer, vous vous assurez d’obtenir une meilleure production, surtout lors des périodes de faible ensoleillement. Un ratio DC/AC de 1,25 est souvent considéré comme un compromis idéal entre coût et performance.

L’impact du clipping (écrêtage)

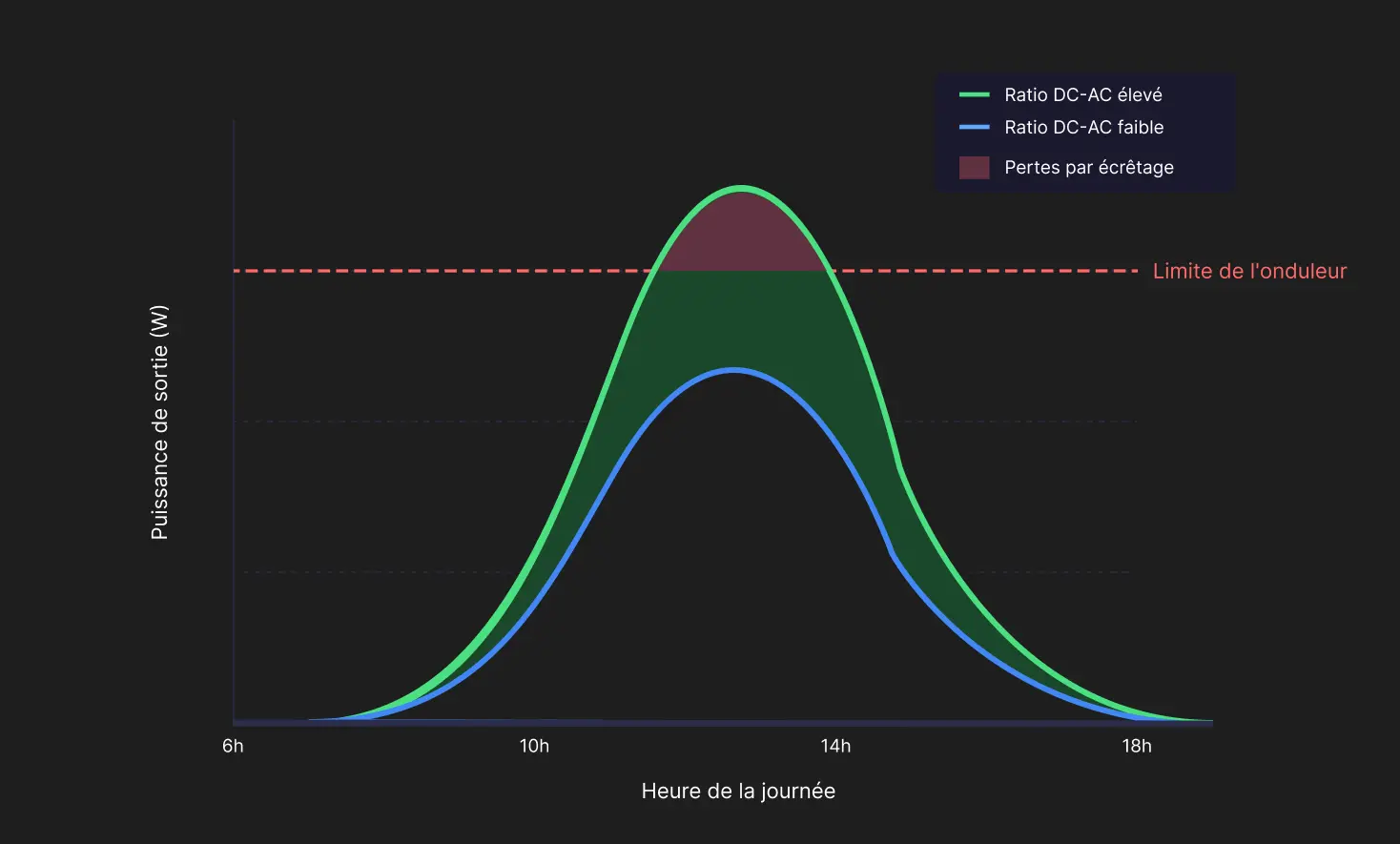

L’écrêtage se produit lorsque la production d’énergie dépasse la capacité de l’onduleur. Dans ce cas, l’onduleur réduit la puissance en sortie à sa capacité nominale, entraînant des pertes de production. Bien que cela puisse sembler problématique, des études montrent que lorsque les panneaux sont surdimensionnés, la production annuelle totale est souvent supérieure, permettant ainsi d’améliorer la rentabilité globale du système.

Analyse des pertes liées au clipping

Les pertes dues à l’écrêtage dépendent principalement des heures d’ensoleillement maximal. Par exemple, un ratio DC/AC de 1,3 peut engendrer une perte annuelle de production d’environ 0,9%. Toutefois, ces pertes sont souvent compensées par une production d’énergie plus élevée durant l’année, rendant l’écrêtage un compromis acceptable dans une approche globale d’optimisation de la production.

Types d’onduleurs :

Il existe plusieurs types d’onduleurs, chacun ayant ses propres avantages. Les micro-onduleurs, par exemple, sont installés individuellement sous chaque panneau, permettant une performance optimisée même en cas d’ombrage partiel. À l’inverse, les onduleurs centraux, qui font fonctionner plusieurs panneaux en chaîne, peuvent réduire leur efficacité si un panneau est ombragé. Les optimiseurs de puissance, quant à eux, travaillent de concert avec des onduleurs centraux, adaptant le rendement de chaque panneau sans les inconvénients des micro-onduleurs.

Choisir le bon type d’onduleur

Le choix entre différents types d’onduleurs dépend des caractéristiques de votre toit, du budget et de vos besoins énergétiques. Pour des toits complexes ou partiellement ombragés, les micro-onduleurs ou les optimiseurs sont souvent plus adaptés. En revanche, pour des installations simples, les onduleurs centraux peuvent raisonnablement convenir. Chaque option a ses propres coûts de mise en place et sa rentabilité à long terme, c’est pourquoi un choix éclairé est crucial.

Importance du dimensionnement correct

Un dimensionnement correct de l’onduleur ne se limite pas à un choix de puissance, mais inclut aussi une analyse des caractéristiques de l’installation. En général, il est conseillé d’opter pour un onduleur dont la puissance AC est environ 80% de la somme des puissances crête (kWc) des panneaux. Cela garantit une meilleure performance énergétique tout au long de l’année.

Évaluer la compatibilité avec les panneaux

Pour s’assurer de l’optimisation du rendement, il est important de vérifier les spécifications de l’onduleur et de les comparer avec celles des panneaux solaires. La tension, l’intensité et l’impédance de chaque composant doivent être compatibles pour fonctionner en harmonie.

Considérations pratiques pour le choix d’un onduleur

Le choix d’un onduleur nécessite de prendre en compte plusieurs facteurs pratiques. Cela inclut la configuration du toit, le budget, les exigences en matière de surveillance, et les réglementations locales. Un onduleur doit être en mesure de s’adapter aux besoins spécifiques de votre système sans compromettre la sécurité et l’efficacité.

Budget et coûts d’installation

Le coût initial d’un onduleur est un critère décisif pour de nombreux propriétaires. Les onduleurs centraux sont généralement moins coûteux à l’achat, tandis que les micro-onduleurs et les optimiseurs représentent un investissement initial plus important. Pourtant, au-delà de ce coût initial, il est crucial d’analyser le retour sur investissement à long terme, qui peut justifier un coût initial plus élevé grâce à des économies d’énergie importantes.

Il existe également des guides pratiques disponibles, comme ce guide sur dimensionnement d’onduleurs photovoltaïques, qui vous aide à prendre des décisions éclairées à ce sujet. Évaluer régulièrement le coût de l’électricité et les incitations gouvernementales peut également orienter votre investissement vers un choix d’onduleur plus adéquat.

Conclusion sur le dimensionnement d’onduleurs photovoltaïques

Il est crucial de rappeler que le dimensionnement d’un onduleur doit être basé sur une compréhension approfondie des spécificités de votre installation photovoltaïque. Choisir le bon type d’onduleur et le dimensionner correctement garantit non seulement une performance optimale mais aussi une rentabilité accrue pour l’ensemble du système. Pour en savoir plus sur ce sujet, n’hésitez pas à consulter nos recommandations et guides pratiques supplémentaires.
