Installation de câbles photovoltaïques pour les particuliers : astuces et conseils

Installer des câbles photovoltaïques est une étape cruciale pour les particuliers souhaitant tirer profit de l’énergie solaire. Cela implique d’optimiser l’efficacité de votre système en choisissant le bon câblage. Les erreurs courantes dans le choix des câbles peuvent conduire à des pertes d’énergie significatives, rendant votre installation moins performante. Cet article vous guidera à travers les différentes considérations liées à l’utilisation de câbles solaires, ainsi que des astuces pour réussir votre installation.

La sélection des bons matériaux et le respect des normes en matière de câblage sont essentiels pour maximiser l’efficacité de votre système. Que vous soyez un bricoleur expérimenté ou un novice dans le domaine, les informations suivantes vous aideront à mener à bien votre projet solaire. Des conseils pratiques ainsi que des liens vers des ressources supplémentaires sont également fournis pour enrichir votre expérience.

Comprendre le câblage photovoltaïque

Le câblage photovoltaïque gouverne la manière dont l’électricité générée par les panneaux solaires est transportée vers votre domicile. Un câblage de qualité basse peut causer de puissantes pertes d’énergie, surtout si la section des câbles est insuffisante. Opter pour des câbles de cuivre multibrin est une approche recommandée, car ils fournissent une meilleure conductivité et évitent les pertes dues à la résistance électrique. De plus, il faut veiller à déterminer correctement la longueur des câbles pour minimiser les risques de surchauffe et de baisse de tension.

Les spécifications techniques des câbles solaires

Choisir le bon câblage pour une installation photovoltaïque n’est pas qu’une simple question d’esthétique ou de coût. Il est essentiel de connaître les spécifications techniques requises. La section des câbles dépend principalement de l’intensité du courant qui circulera à travers eux, généralement mesurée en ampères (A). Pour les installations domestiques, la section standard d’un câble solaire est généralement comprise entre 4 et 6 mm². Cependant, des installations plus complexes peuvent nécessiter des sections allant jusqu’à 10 mm². Utiliser la formule adaptée pour le calcul de la section de câble selon la distance et la chute de tension, qui devrait rester en dessous de 5%, est crucial pour garantir l’efficacité de votre système.

Choisir le type de câble adapté

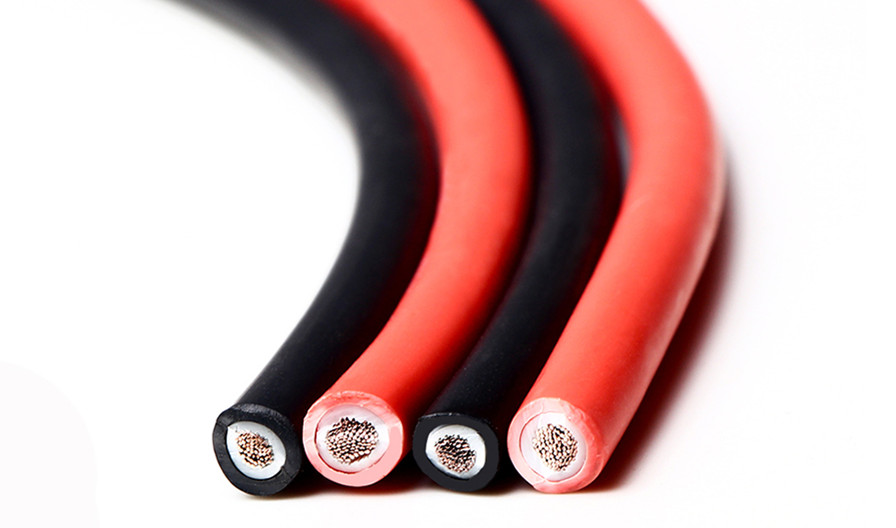

Différents types de câbles sont disponibles pour le raccordement des panneaux solaires. Les câbles solaires doivent être en cuivre multibrin étamé, résistant aux rayons UV et aux intempéries. Ce choix permet de garantir un bon fonctionnement tout au long de la vie de l’installation. Il est aussi recommandé de choisir des connecteurs de haute qualité tels que le modèle MC4, qui offre une résistance supérieure et facilite le branchement des câbles. Des connecteurs défectueux peuvent entraîner des dysfonctionnements et des pertes d’énergie, il est donc essentiel de vérifier minutieusement leur qualité.

Calcul et estimation des besoins en câbles

Avant de vous lancer dans l’achat de câbles solaires, il est important de définir vos besoins exacts. Cela implique non seulement de comprendre la distance à parcourir entre les panneaux solaires et votre système électrique, mais aussi d’évaluer l’intensité du courant (I) qui circulera dans les câbles. Il est conseillé de consulter les factures d’électricité précédentes pour estimer la consommation annuelle, qui jouera un rôle crucial dans le dimensionnement de votre installation.

La formule pour le calcul de la section des câbles

Pour évaluer la section des câbles nécessaires, la formule suivante peut être utilisée : S = (3,4 x D x I) / (dU x U), où S représente la section en mm², D la distance en mètres, I l’intensité du courant en ampères, dU la chute de tension sur le câble (à maintenir idéalement sous 5%), et U la tension en volts. Ce calcul évite les erreurs coûteuses et garantit que votre installation bénéficie d’une efficacité optimale à travers un câblage correct.

Longueur des câbles et pertes d’énergie

C’était un élément fondamental à considérer lors de votre installation. Une longueur excessive peut nuire à l’efficacité de votre système, susceptible de mener à des chutes de tension et de réduire la performance des panneaux solaires. Pour éviter cela, mesurez la distance exacte entre les panneaux solaires et votre équipement de conversion. Gardez également à l’esprit que la meilleure solution consiste à utiliser des câbles de la longueur appropriée, sans procrastiner sur les calculs de distance. En général, les câbles doivent être aussi courts que possible, tout en laissant une certaine marge pour faciliter l’accès et l’installation.

Connecteurs et systèmes de raccordement

Les connecteurs jouent un rôle primordial dans la qualité et la performance de votre installation. Les modèles disponibles sur le marché doivent être sélectionnés avec le plus grand soin. Le connecteur MC4 est l’un des standards dans le domaine des installations solaires, connu pour sa robustesse et sa longévité. Pour garantir une connexion sans faille, inspectez les connecteurs avant l’installation et veillez à ce qu’ils soient bien en place une fois les câbles montés.

Préparation pour l’installation

Avant de commencer l’installation, vérifiez que vous disposez de tous les outils nécessaires : coupe-câbles, pinces, et éventuellement un multimètre pour vérifier les connexions. Un plan d’action clair vous aidera à respecter chaque étape, minimisant ainsi les risques d’erreur. Commencez par préparer les câbles en les coupant aux ajustements nécessaires, puis assurez-vous que tout est propre et prêt : l’étanchéité et l’accessibilité des fils sont essentielles.

Conseils pour une installation réussie

Quelques recommandations peuvent améliorer l’efficacité de votre installation. Documentez-vous sur les spécificités de votre modèle de panneaux solaires et leurs exigences. Faire appel à un professionnel n’est pas toujours nécessaire, bien que conseillé pour tester le circuit après l’installation afin d’assurer la conformité et la sécurité. Des erreurs mineures peuvent avoir des conséquences importantes, et il vaut mieux prévenir que guérir. De plus, intégrez des systèmes de sécurité, comme des disjoncteurs, pour vous protéger contre les surcharges et les courts-circuits.

Entretien et vérification des installations solaires

Une fois votre système installé, il est crucial de maintenir une vérification régulière de l’état général de vos câbles et de votre équipement. Avec le temps, une accumulation de salissures peut conduire à une baisse de performance. Il peut aussi être nécessaire de vérifier chaque année que la connexion des câbles, notamment au niveau des connecteurs et des panneaux, reste stable et sans corrosion. Intégrez des contrôles périodiques dans votre routine pour enregistrer toute anomalie rapidement.

Les erreurs à éviter lors de l’entretien

Il est fréquent de faire certaines erreurs qui peuvent affecter la durée de vie et l’efficacité de votre système solaire. Ne jamais négliger la propreté des panneaux et des connexions. C’est une des premières causes de pertes d’énergie. Évitez aussi d’attendre trop longtemps avant de vérifier l’état de votre installation. Parfois, des petits problèmes peuvent se transformer en grandes pannes si elles ne sont pas détectées à temps. Restez vigilant et faites preuve de proactivité concernant l’entretien.

Surveiller la performance du système

Des outils de suivi de production existent et peuvent être considérés. Ces dispositifs permettent de mesurer et de suivre la production d’énergie de votre système. C’est une façon efficace de s’assurer que vos panneaux photovoltaïques fonctionnent à un niveau optimal. En cas de baisse significative de la production, il peut être nécessaire d’interroger la situation et d’examiner le câblage, les connecteurs et l’équipement associé pour en identifier la cause.

Ressources complémentaires et aide financière

Pour les particuliers qui envisagent d’installer des câbles photovoltaïques, divers dispositifs d’aides financières sont disponibles. Ces aides peuvent alléger les coûts liés à l’acquisition de matériel et favoriser l’emploi de solutions plus efficaces en matière d’environnement. Les primes à l’autoconsommation et les subventions à la vente d’électricité produite sont parmi les options les plus populaires. Se renseigner auprès de votre mairie ou de votre département peut vous aider à déduire les coûts associés et à optimiser votre investissement dans les énergies renouvelables.

Exemples d’aides disponibles en France

En France, les particuliers peuvent bénéficier de plusieurs formes d’aides financières à l’installation de panneaux solaires. La prime à l’autoconsommation est un programme incitatif qui verse un montant annuel pendant cinq ans, en fonction de la puissance installée. Le tarif de rachat garantit que tout surplus d’électricité est acheté à un tarif fixé par l’État pendant 20 ans. Ainsi, ces mesures encouragent l’usage des énergies renouvelables. Les conditions d’éligibilité et le montant des aides varient, c’est pourquoi il est important de vérifier les modalités au préalable pour bénéficier des avantages.

Considérations légales et réglementaires

Afin de garantir que votre installation est conforme à la réglementation en vigueur, renseignez-vous sur les conditions nécessaires à respecter lors de votre projet. Cela inclut des démarches administratives comme des déclarations préalables à faire à la mairie ou des certificats de conformité. Ces éléments sont cruciaux pour éviter les sanctions potentielles et assurer que votre installation soit sécurisée. Si nécessaire, consultez un expert ou votre installateur pour toute question relative aux normes en vigueur.
