Câbler une installation photovoltaïque

Les installations photovoltaïques sont de plus en plus populaires, offrant une solution efficace et durable pour la production d’électricité. Câbler correctement ces systèmes est essentiel pour assurer leur performance optimale et leur sécurité. Cet article explore les différentes étapes et techniques de câblage nécessaires pour mettre en place votre installation photovoltaïque avec succès.

Avec l’essor de l’énergie solaire, comprendre les nuances du câblage peut renforcer votre autonomie énergétique tout en contribuant à la préservation de l’environnement. À travers ce guide, vous découvrirez les meilleures pratiques, les normes de sécurité à respecter, ainsi que des conseils d’experts pour réussir votre projet.

Les bases du câblage photovoltaïque

Le câblage d’une installation photovoltaïque repose sur certaines bases fondamentales qui garantissent son bon fonctionnement. Pour commencer, il est crucial de comprendre les différences entre les connexions en série et en parallèle. Ces méthodes influencent directement l’efficacité de votre système et le rendement de l’énergie produite.

Connexions en série et en parallèle

Dans une connexion en série, la borne positive d’un panneau est reliée à la borne négative du suivant. Cela augmente la tension tout en maintenant le même courant, ce qui est idéal pour réduire les pertes d’énergie sur de longues distances. Par exemple, quatre panneaux de 12 V en série donneront une tension de 48 V.

À l’inverse, les connexions en parallèle regroupent toutes les bornes positives ensemble et toutes les bornes négatives, ce qui accroît le courant sans modifier la tension. Cette approche est plus favorable lorsque le système doit charger des batteries ou alimenter des équipements nécessitant un courant élevé.

Pourquoi choisir le bon câblage ?

Le choix du câblage ne doit pas être pris à la légère. En effet, il joue un rôle majeur dans l’efficacité énergétique de votre installation. Un câblage inadéquat peut entraîner des pertes de puissance, affectant ainsi la quantité d’énergie produite par vos panneaux photovoltaïques. De plus, une section de câble mal sélectionnée peut souffrir de chute de tension et potentiellement s’avérer dangereuse pour l’utilisateur.

En tenant compte des normes de sécurité, vous éviterez les risques d’accidents et garantirez la pérennité de votre système. Il est essentiel de respecter la réglementation en vigueur lors de la sélection de câbles adéquats à votre configuration.

Dimensionnement des câbles photovoltaïques

Un aspect crucial lors du câblage est le dimensionnement des câbles. Ce processus repose sur deux critères principaux : la chute de tension tolérée et le courant maximal admissible. Voilà des étapes à suivre lors du calcul de la section adéquate de vos câbles.

Chute de tension

La chute de tension se réfère à la réduction de tension que subit un courant électrique en passant à travers un conducteur. Pour les installations photovoltaïques, une chute de tension ne dépassant pas 1% est recommandée pour maintenir un niveau de performance acceptable. Calculer la section du câble en fonction de la longueur totale et du courant qui le traverse permet d’éviter des pertes d’énergie importantes.

Calcul du courant maximal

Le courant maximal admissible dans les câbles est tout aussi important. Il doit être supérieur à 1,25 fois le courant court-circuit (ICC) de votre système photovoltaïque. En considérant vos chaînes de panneaux en série et les dispositifs associés, vous musti choisir des sections de câbles capables de supporter ces valeurs sans se surchauffer ni provoquer de dommages.

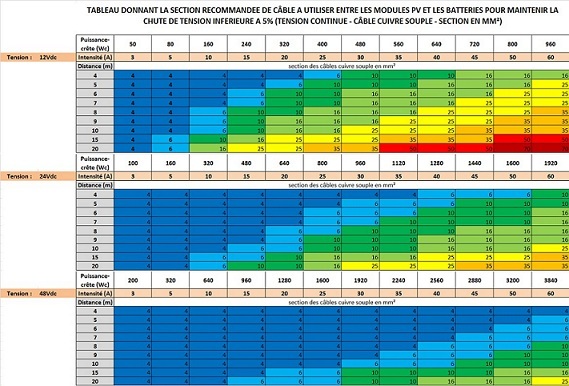

Les tableaux de référence et les fiches techniques fournissent des informations essentielles sur les spécifications des câbles. Ne négligez pas d’effectuer des vérifications de conformité à chaque étape de l’installation.

Installation et mises en garde

Une fois équipé des bons câbles, l’étape suivante consiste à procéder à l’installation. Chaque connexion doit être effectuée avec soin et prudence pour garantir la sécurité et le bon fonctionnement du système. Voici quelques mises en garde :

Sécuriser les connexions

Vérifiez à chaque étape que les connexions sont solidement fixées. Des connexions lâches peuvent engendrer des faux contacts, perturbant l’opération et menaçant l’intégrité de l’ensemble du système.

Risque d’ombrage

Un autre point à surveiller concerne l’ombrage. Les installations photovoltaïques sont sensibles à l’ombre, qui peut réduire considérablement l’efficacité de la production électrique. Choisissez un emplacement adéquat pour vos panneaux afin de minimiser cet impact.

Maintenance du système

Une bonne maintenance est essentielle pour garantir la durabilité de votre installation photovoltaïque. Il est important d’effectuer des vérifications régulières du câblage et des connexions, ainsi que d’examiner les performances générales de votre système.

Surveillance de la performance

Favorisez l’utilisation d’outils de monitoring pour suivre l’électricité produite par vos panneaux. Un suivi régulier permet d’identifier rapidement des anomalies et de prévenir d’éventuelles pannes.

Nettoyage et entretien

Assurez-vous que vos panneaux sont propres et dégagés de toute obstruction pouvant compromettre leur efficacité. Cela inclut le retrait des débris, de la neige et des feuilles qui pourraient se poser sur les surfaces de verre des panneaux solaires.

Choisir un professionnel pour le câblage

Si le domaine de l’installation électrique ne vous convient pas, faire appel à un professionnel de l’énergie solaire peut être très avantageux. Un spécialiste connaît les meilleures pratiques en matière de câblage solaire et s’assurera que votre système est installé correctement et en toute sécurité.

Avantages d’un installateur professionnel

En confiant votre câblage à un expert, vous bénéficiez également de garanties de performance et d’une tranquillité d’esprit. De plus, les professionnels connaissent les dernières normes et réglementations du secteur, ce qui est crucial pour la sécurité et la compatibilité de votre installation.

Coût de l’installation

Toutefois, cela requiert un investissement initial plus élevé. Évaluez votre budget et le retour sur investissement potentiel de l’énergie solaire avant de vous lancer. Des aides financières peuvent être disponibles selon les zones géographiques, ce qui réduit le coût final des travaux.

Questions fréquentes sur le câblage des panneaux solaires

Pour finaliser votre compréhension sur le câblage des installations photovoltaïques, voici quelques questions fréquentes que se posent souvent les utilisateurs émergents :

Quelle est la différence entre les connexions en série et en parallèle ?

Les connexions en série augmentent la tension du système, tandis que les connexions en parallèle augmentent le courant. Les deux configurations peuvent être combinées pour répondre aux besoins énergétiques spécifiques.

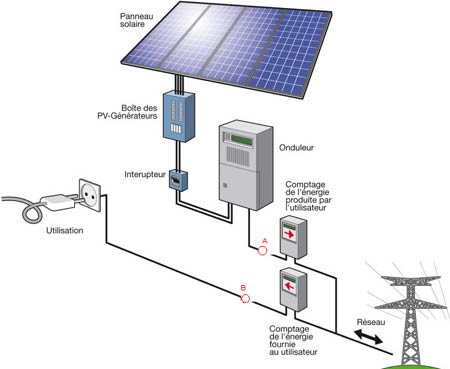

À quoi sert un onduleur dans une installation photovoltaïque ?

Un onduleur convertit le courant continu produit par les panneaux en courant alternatif, qui est le type d’énergie utilisé par la plupart des appareils domestiques. Son bon câblage est essentiel pour le fonctionnement de votre installation.
