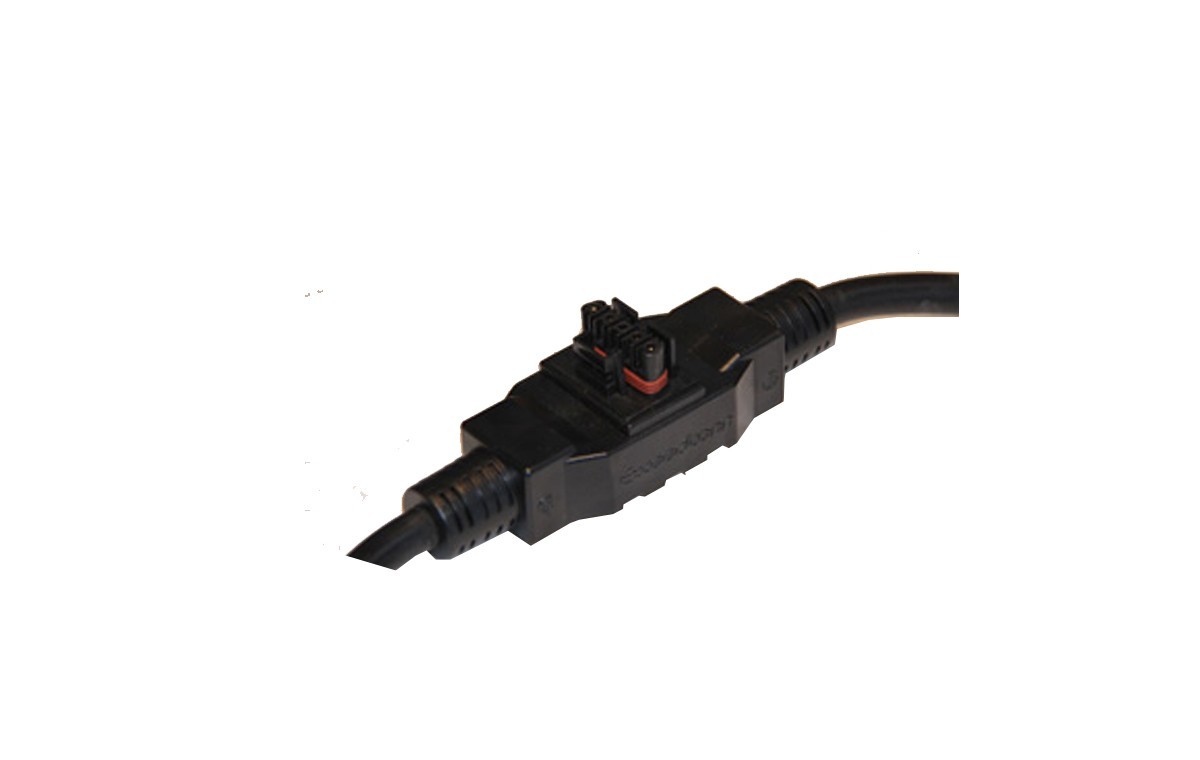

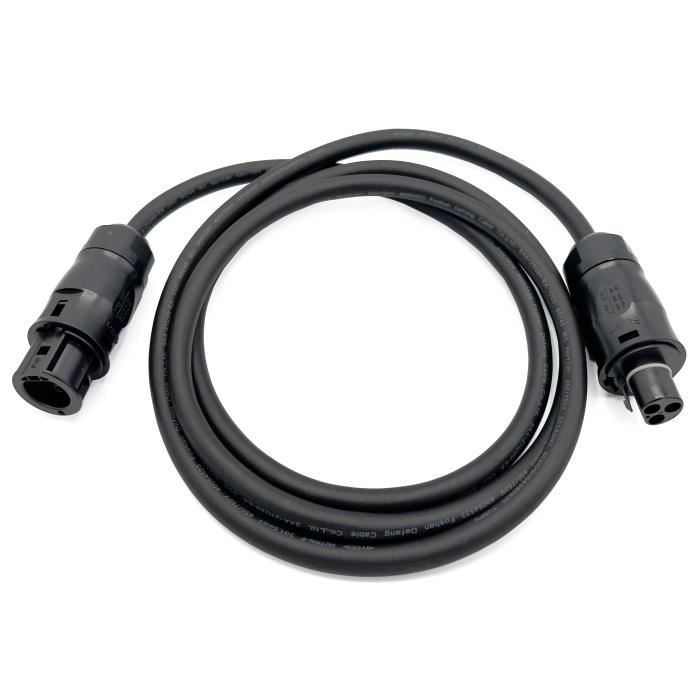

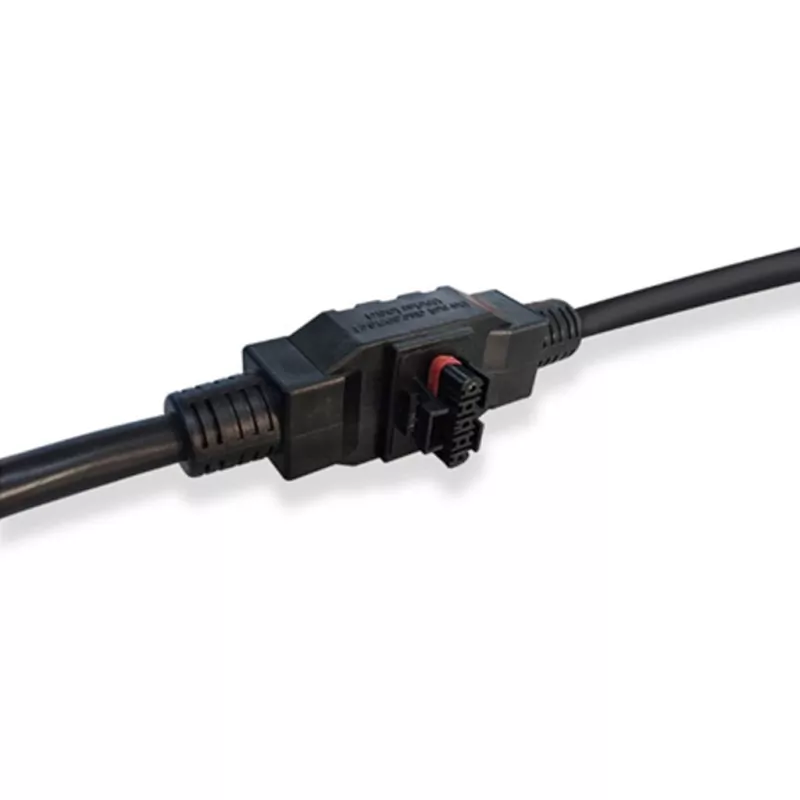

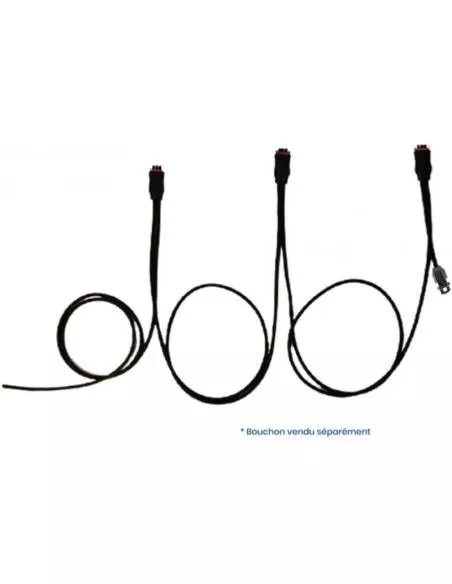

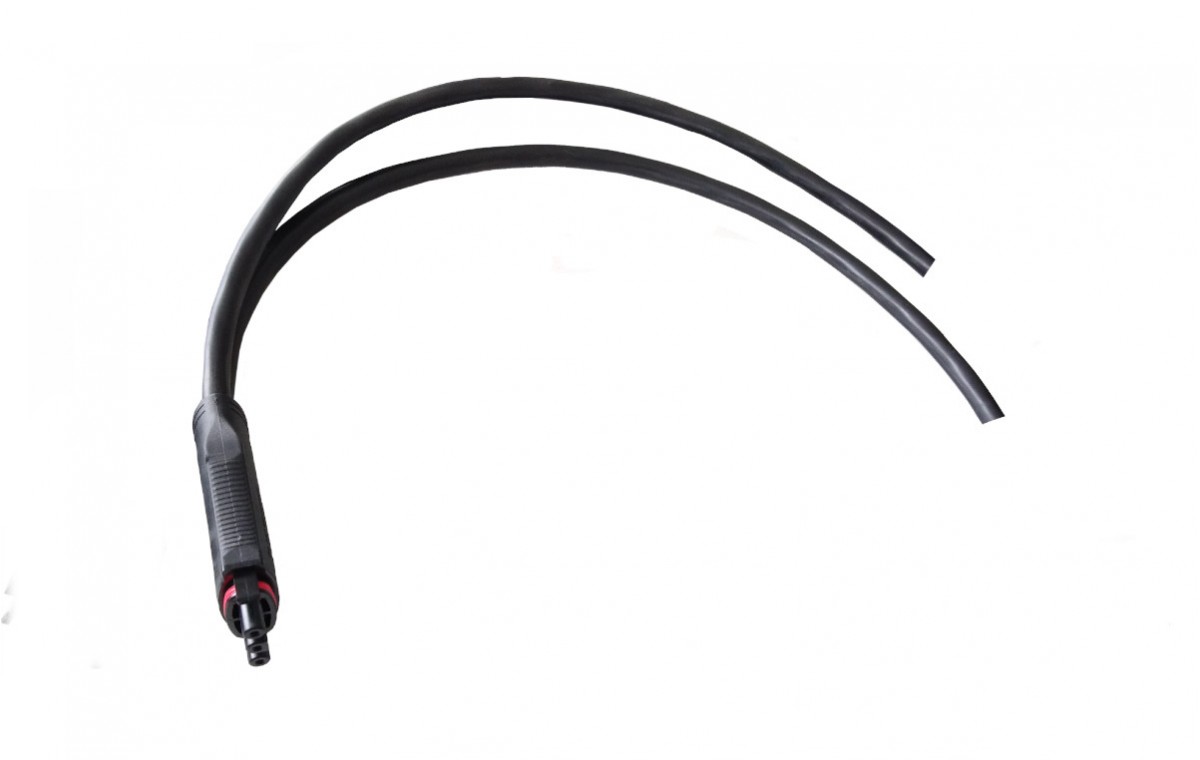

Câble AC pour Installation Photovoltaïque

Les systèmes d’installation photovoltaïque sont de plus en plus populaires, permettant d’exploiter l’énergie solaire pour alimenter nos foyers. L’un des aspects cruciaux de ces installations est la sélection des câbles appropriés. Les câbles AC jouent un rôle essentiel en transportant le courant alternatif généré par les onduleurs solaires jusqu’à l’alimentation électrique de la maison. Choisir le bon câble AC est impératif pour garantir la sécurité, l’efficacité et la durabilité de l’ensemble du système.

En optant pour un câblage de qualité, les utilisateurs peuvent éviter des pertes d’énergie notables, des risques d’incendie et des coûts supplémentaires liés à des maintenances fréquentes. Les caractéristiques techniques des câbles AC, notamment leur section, leur longueur et leur niveau de résistance, doivent être soigneusement évaluées afin de maximiser le rendement de l’installation. Plus de détails sur la sélection des câbles solaires peuvent être trouvés dans des guides spécialisés tels que ce guide pratique.

Importance du câblage AC dans les installations photovoltaïques

Le câblage AC constitue le lien entre les onduleurs solaires et l’installation électrique du bâtiment. Il a pour principale fonction de transporter le courant alternatif généré, après conversion du courant continu des panneaux photovoltaïques. Ce processus est essentiel pour que l’énergie solaire soit utilisable dans notre quotidien.

Pour la plupart des installations résidentielles, les câbles utilisés vont généralement de 1,5 mm² à 6 mm², selon la puissance de l’onduleur et la distance jusqu’au tableau électrique. Une attention particulière doit être portée à la sélection de ces câbles, car un câblage inadapté peut entraîner des pertes d’énergie importantes et des risques de surchauffe.

Pour garantir votre installation, il est conseillé de se référer à des ressourcss de qualité et de suivre des normes telles que celles édictées par la NF C 15-100. Les normes encadrent les installations électriques en France et définissent les exigences pour le câblage électrique.

Choix de la section des câbles AC

Déterminer la section idéale pour le câblage AC est déterminant pour toute installation. Plusieurs facteurs entrent en jeu, notamment l’intensité du courant, la longueur du câblage et la chute de tension acceptable.

La formule de calcul pour le choix de la section des câbles peut sembler complexe mais se résume à : section du câble > [résistivité x (longueur)] / [tension x chute de tension souhaitée]. Cela souligne l’importance d’une bonne évaluation pour maintenir l’efficacité de l’installation.

Pour des installations spécifiques, il est fort probable que des abaques soient disponibles pour aider à choisir rapidement la section en fonction de l’intensité est de la longueur. Ces abaques simplifient la prise de décision pour éviter les erreurs fréquentes, notamment dans les applications résidentielles où on peut observer des sections consistant généralement à 4 mm² ou 6 mm².

Les connecteurs solaires associés au câblage AC

Les connecteurs de type MC4 sont couramment utilisés dans les installations solaires pour relier les câbles. Leur conception permet une manipulation aisée et sécurisée, garantissant qu’il n’y ait aucun contact accidentel avec les parties conductrices. Cela témoigne de l’importance des connecteurs dans la sécurité globale du système électrique.

Ces connecteurs sont capables de supporter des températures allant jusqu’à 90 °C et permettent des câbles de section jusque 6 mm². Choisir des connecteurs de qualité est primordial, surtout dans les applications qui sollicitent continuellement un flux d’énergie élevé. Un mauvais connecteur peut entraîner une résistance accrue, ce qui perturberait le passage du courant et pourrait générer une chaleur excessive.

Pour découvrir davantage sur l’assemblage de ces connecteurs, il est recommandé de consulter des ressources en ligne compétentes, telles que ce guide d’installation.

Les normes de sécurité pour le câblage AC

La sécurité est primordiale lors de l’installation électrique d’une maison. Suivre les normes en vigueur, comme décrites par la législation en France, garantit que le câblage respecte les exigences nécessaires pour prévenir les risques d’incendie ou d’électrocution. La norme NF C 15-100, par exemple, établit des recommandations en ce qui concerne les sections minimales des câbles, les longueurs maximales et les protections requises.

Les câbles doivent être correctement isolés pour éviter toute forme de court-circuit et doivent également être protégés contre l’humidité, la chaleur et les rongeurs. Choisir des câbles de qualité et s’assurer qu’ils soient installés par des professionnels certifiés minimisera considérablement les risques.

Au-delà des normes, il est également essentiel de vérifier que tous les composants de l’installation soient conformes aux certifications en matière de sécurité et qu’ils soient régulièrement entretenus. L’importance d’un entretien régulier devient donc une priorité pour garantir la longévité et la performance du système. Pour plus d’informations techniques, veuillez consulter ce guide sur le câblage des panneaux solaires.

Optimisation de l’installation avec un bon câblage

Pour maximiser l’efficacité d’une installation photovoltaïque, le choix du câblage AC est également vital. Minimiser les pertes d’énergie lors du transport du courant à l’intérieur de la maison contribue considérablement à la performance générale de l’installation. Utiliser une infrastructure adaptée pour la distribution de l’énergie aide à réduire les risques de surcharge et les pertes de tension.

Les utilisateurs doivent également envisager l’intégration de systèmes de surveillance pour comprendre les performances en temps réel de leur installation. Ces systèmes peuvent alerter les utilisateurs en cas de problèmes de câblage ou de connecteurs. Une surveillance proactive permet de prendre des décisions rapides pour éviter des coûts de réparation beaucoup plus importants.

En termes de recommandations pratiques, il est bon de vérifier régulièrement l’état de votre câblage et des connecteurs pour déceler une usure ou un dommage. Cela peut être effectué au cours de l’entretien semestriel de l’installation. Des ouvrages comme ce rapport sur des projets solaires peuvent fournir des informations précieuses sur l’optimisation des systèmes d’énergie solaire.
