Cablage Panneau Photovoltaïque

Le câblage des panneaux photovoltaïques est un domaine essentiel pour toute personne souhaitant optimiser l’utilisation de l’énergie solaire. Que vous soyez un particulier ou un professionnel, comprendre les différentes techniques et composants du câblage est primordial pour garantir l’efficacité de votre installation. Un récent arrêté publié a révélé une baisse significative des coûts de raccordement aux réseaux électriques, rendant l’installation de systèmes photovoltaïques encore plus attrayante. Le taux de réfaction a augmenté, passant à 60 %, permettant ainsi de réduire les freins financiers qui pouvaient entraver le développement de nombreux projets d’énergie renouvelable. Ce texte explore en profondeur les modalités de câblage de panneaux photovoltaïques.

Comprendre le Câblage Photovoltaïque

Le câblage dans une installation photovoltaïque joue un rôle clé dans la conversion de l’énergie solaire en électricité utilisable. Les panneaux solaires, qui se composent de cellules photovoltaïques, génèrent du courant continu (CC). Ce courant doit être converti en courant alternatif (CA) pour être utilisé par les appareils électriques dans nos maisons ou vendu au réseau. La conversion est effectuée par un onduleur. Chaque équipement dans cette chaîne doit être correctement câblé pour maximiser l’efficacité de l’installation.

Éléments Essentiels du Câblage

Pour une installation efficace, plusieurs composants doivent être pris en compte:

• Panneaux solaires : La source d’énergie principale, convertissant la lumière en électricité.
• Onduleur : Transforme le courant continu produit par les panneaux en courant alternatif.
• Batteries : Stockent l’énergie pour une utilisation ultérieure, surtout en cas de faible ensoleillement.
• Câblage : Les câbles sont responsables du transport de l’électricité entre tous les composants.

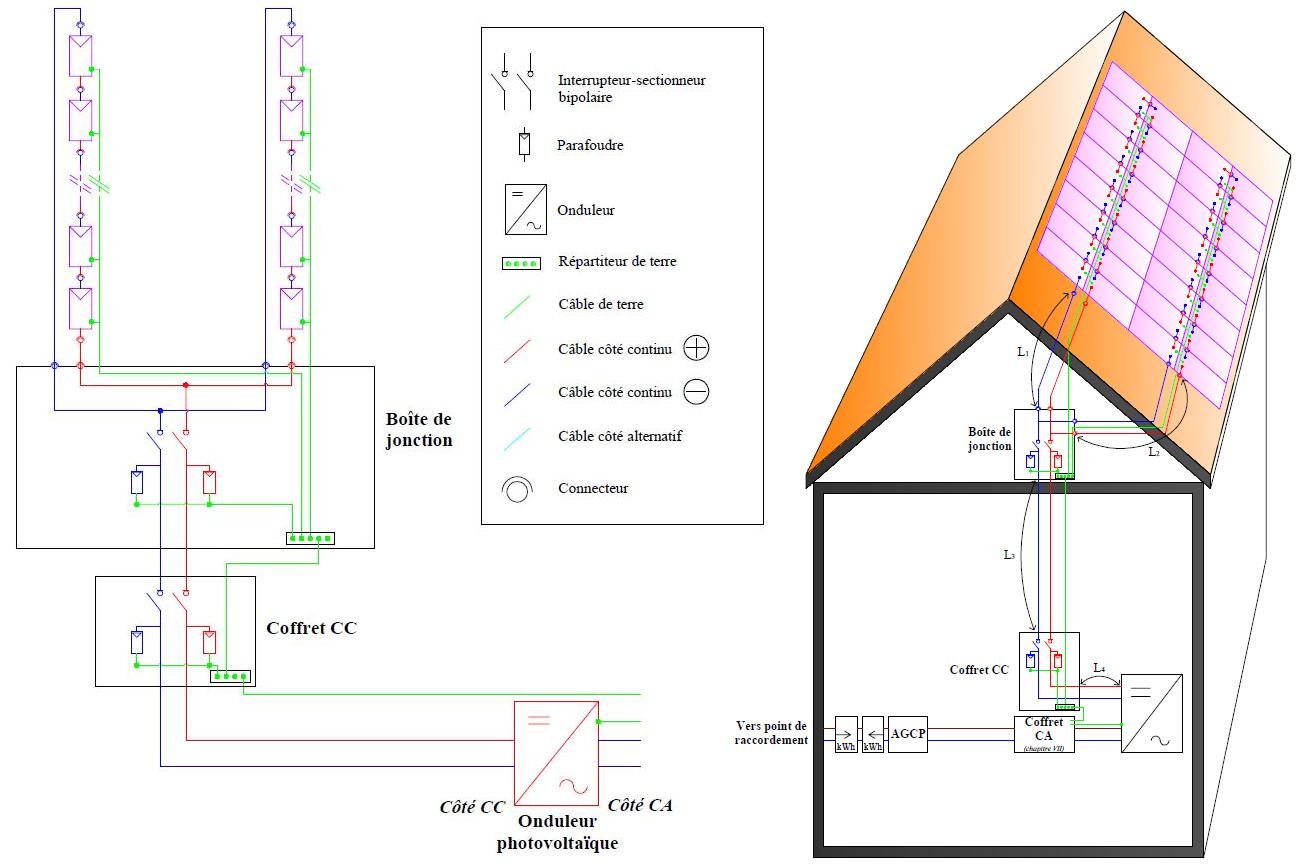

• Schémas de raccordement : Des plans détaillés qui montrent comment tout doit être interconnecté.

Le bon choix de câbles est primordial pour éviter toute perte de courant et garantir la sécurité de l’installation. Le câblage doit être conforme aux normes électriques en vigueur.

Câblage en Parallèle

Les panneaux sont reliés de manière indépendante, permettant ainsi à chaque panneau de fonctionner à son plein potentiel. Cette méthode augmente la résilience du système, car l’ombre sur un panneau n’affecte pas les autres. Cependant, le câblage est plus complexe et nécessite des câbles supplémentaires.

Câblage en Série

Dans cette configuration, les panneaux solaires sont connectés les uns aux autres. Le courant produit est additionné, ce qui signifie qu’une faible ombre sur un seul panneau peut diminuer la production d’ensemble. En revanche, cette méthode est souvent plus simple à mettre en œuvre et demande moins de câbles.

Avantages du Câblage Photovoltaïque

En choisissant un bon câblage pour votre système photovoltaïque, non seulement vous améliorez l’efficacité de la production d’énergie, mais vous augmentez également la durabilité de l’installation. Voici plusieurs avantages du câblage approprié :

• Optimisation de la production : Un câblage correctement installé minimise les pertes de puissance.
• Sécurité accrue : Un câblage de qualité réduit les risques de courts-circuits et d’incendies.
• Facilité de maintenance : Des schémas de câblage clairs facilitent l’identification des problèmes.
• Adaptabilité : Permet des extensions futures de votre installation sans complications majeures.

Il est donc primordial d’évaluer chaque aspect avant de procéder à la mise en place de votre installation photovoltaïque.

Coût de Raccordement

Avec l’annonce de la baisse des coûts de raccordement au réseau électrique national, de nombreux porteurs de projet peuvent désormais envisager l’installation de panneaux photovoltaïques sans se soucier du budget. Les frais de raccordement, qui peuvent osciller entre 50 et 100 euros HT par mètre, sont significativement réduits grâce à un taux de réfaction de 60 % pour les installations de jusqu’à 500 kWc. Cela représente un bel encouragement pour le développement de l’énergie solaire, particulièrement dans les zones rurales où l’accès à l’électricité peut être moins fiable.

Guide de Câblage pour Débutants

Si vous envisagez d’installer vous-même votre système photovoltaïque, il est crucial de suivre un guide structuré. Voici quelques étapes essentielles pour faciliter le câblage:

1. Planifiez votre installation : Dessinez un schéma de votre installation en indiquant les emplacements des panneaux, de l’onduleur et des batteries.
2. Choisissez le bon matériel : Sélectionnez des câbles de qualité adaptés à la puissance de votre installation.
3. Procédez au câblage en respectant les normes : Assurez-vous de respecter les normes ISO et les recommandations des fabricants.
4. Testez votre installation : Avant de finaliser, vérifiez chaque connexion pour détecter d’éventuels problèmes.

Un bon câblage vous garantira non seulement efficacité mais également sécurité sur le long terme.

Problèmes Courants et Solutions

Malgré toutes les précautions, plusieurs problèmes peuvent survenir lors du câblage d’une installation photovoltaïque. Savoir comment les résoudre est déterminant pour maintenir l’efficacité du système.

Problème de Connectivité

S’assurer que chacun des câbles est correctement connecté est la première étape. Utilisez un multimètre pour tester la continuité électrique entre chaque composant. En cas de coupure, inspectez visuellement l’intégralité du câblage.

Perte de Puissance

Si vous constatez une baisse de production, cela peut être lié à un câblage insuffisant ou endommagé. Vérifiez l’intégrité des câbles et remplacez-les si nécessaire. Pensez également à vérifier la propreté des panneaux solaires, car la saleté peut réduire leur efficacité.

Surchauffe des Câbles

Des câbles surchauffés peuvent indiquer une surcharge ou un câblage inapproprié. Cela peut être extrêmement dangereux. Assurez-vous que les câbles utilisés sont adaptés à la puissance transmise, et envisagez de consulter un professionnel si nécessaire.

Conclusion sur le Câblage Photovoltaïque

Le câblage des panneaux photovoltaïques est un aspect essentiel de l’installation qui nécessite une attention particulière. Que vous soyez un novice ou un professionnel, un bon câblage garantit non seulement la sécurité mais également l’efficacité de votre système. En restant informé des dernières évolutions et réglementations, notamment la réduction des coûts de raccordement, vous pouvez faire des choix éclairés pour votre projet d’énergie solaire.
